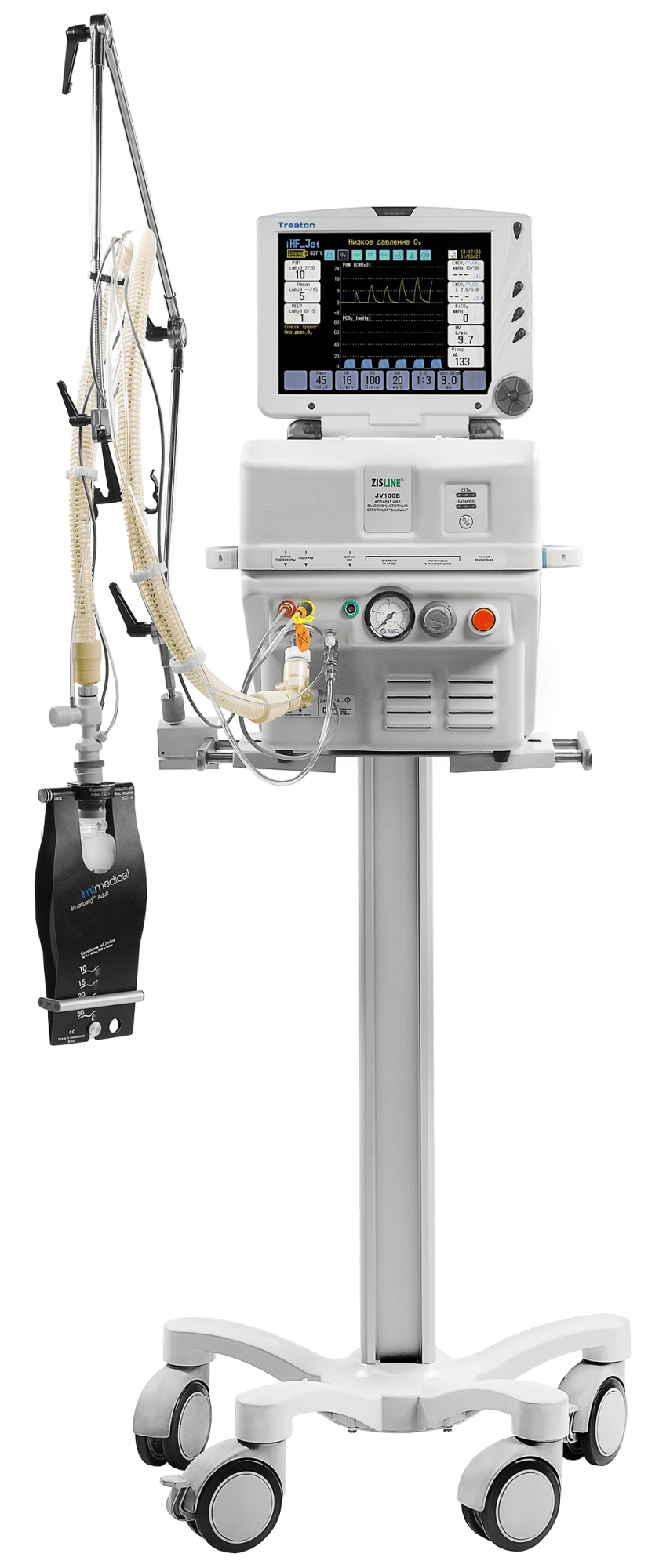

Аппарат искусственной вентиляции лёгких высокочастотный струйный Zisline JV100В
Высокочастотная струйная вентиляция лёгких (high frequency jet ventilation) — это вентиляция малыми (100–200 мл) дыхательными объёмами с частотой, превышающей 60 циклов в минуту.Предназначен для проведения струйной высокочастотной вентиляции лёгких у взрослых и детей с массой тела не менее 15 кг в условиях стационара.
Гарантийный период эксплуатации аппарата - 24 месяца.
Дисплей: 12.1”, сенсорный, цветной, регулировка угла обзора.
Смеситель газов и управление FiO₂.
Модуль капнографии прямого потока.
Встроенный аккумулятор: не менее 1 часа работы.
Газоснабжение дыхательной смесью: кислород — от центральной газовой сети, баллона; воздух — от центральной газовой сети или компрессора.
Термосервер: система полноценного кондиционирования дыхательной смеси (автоматические подогрев с термоконтролем и увлажнение).
Параметры вентиляции
|
Регулировка FiO₂ в безынжекционном и катетерном режимах |
21-100% |
| Частота дыхания | 30-300 дых/мин |
|
Минутный объём вентиляции (инжекционный и безынжекционный режимы) |
5-30 л/мин |
|
Минутный объём вентиляции (катетерный режим) |
3-20 л/мин |
|
Отношение продолжительности вдоха к продолжительности выдоха I:E |
1:3; 1:2; 1:1; 3:2; 2:1 |
| Диапазон установки максимально допустимого давления | 10-60 см вод. ст. |
| Диаметр установленной эндотрахеальной трубки | 5-10 мм |
Режимы вентиляции
|
Струйный инжекционный режим |
| Безынжекционный режим |
| Катетерный режим |
Работа в разных режима
|
Режим инвазивной инжекционной высокочастотной струйной вентиляции |
Подключение к пациенту с помощью инжектора |
|
Режим инвазивной безинжекционной высокочастотной струйной вентиляции, с регулированием FiO₂ |
Подключение к пациенту с помощью инжектора |
|
Режим инвазивной катетерной высокочастотной струйной вентиляции |
Подключение к пациенту с помощью переходника и катетера, катетер вводится в трахею или в один из главных бронхов |
|
Неинвазивная высокочастотная струйная вентиляция с регулированием FiO₂ |
Проведение через загубник, ротоглоточный и носоглоточный воздуховоды |
|
Вспомогательная катетерная высокочастотная струйная вентиляция через катетер в носовом ходу |
Через проведенный в нижний носовой ход катетер |
|
Режим ручной вентиляции |
при отсутствии электропитания, в случае разряженного аккумулятора или при поломке аппарата |
Дополнительные возможности
|
Функция легочной перкуссии |
Кратковременная смена частоты вентиляции с текущей на 300 ¹/мин, без изменения MV и соотношением вдох:выдох 1:3, с автоматическим возвратом к прежним значениям |
|
Функция экспираторной паузы |
Удлинение выдоха с целью замера концентрации СО₂ |
|
Функция оксигенации |
Подача 100% значения О₂ в течение 120 с |
|
Функция быстрого заполнения водой системы увлажнения |
Кратковременное повышение температуры дыхательной смеси |
Функциональный модуль
Модуль капнометрии в прямом потоке
Мониторинг параметров вентиляции
|
Минутный объём вентиляции |
| Частота вентиляции |
| Концентрация кислорода в дыхательной смеси |
| Уровень увлажнения дыхательной смеси |
|
Минимальное, максимальное и среднее давления в дыхательных путях |
|
Положительное давление в конце выдоха |
|
Объём вдоха |
| Соотношение вдох/выдох |
| Концентрация СО₂ в конце и начале выдоха |
