Philips Azurion 5 M20 — ангиографическая система с 20″ детектором для интервенционной радиологии
Описание Philips Azurion 5 M20
Azurion 5 M20 разработан для потоковых интервенций, где решающее значение имеют читаемость мелких структур, стабильность дозы и удобство управления. 20″ детектор с широким покрытием анатомии облегчает работу в сложных проекциях и уменьшает число репозиций, а цифровая обработка ClarityIQ в реальном времени поддерживает высокое качество изображения при сниженной лучевой нагрузке. Все ключевые приложения (включая интеграцию с IntraSight, гемодинамикой, навигацией и визуализацией устройств) доступны на сенсорном модуле у стола, что сокращает количество перемещений между процедурной и пультовой и помогает соблюдать стерильность. Система масштабируется клиническими пакетами (DSA, Roadmap/SmartMask, ротационная 3D-ангиография; SmartCT — по конфигурации), а многоэкранная визуальная среда FlexVision XL и потолочные подвесы 27″ позволяют настраивать раскладки под задачу — от live-канала до физиологии и внешних источников. Полный набор DICOM-служб, включая RDSR, поддерживает прозрачную отчётность по дозе и интеграцию в ИТ-инфраструктуру ЛПУ.
Особенности
- 20″ плоскопанельный детектор: расширенное поле обзора для сосудистой и кардиологической навигации; высокая однородность и стабильность изображения.
- Низкая доза при высокой читаемости: алгоритмы ClarityIQ и автоматические инструменты оптимизации изображения в реальном времени.

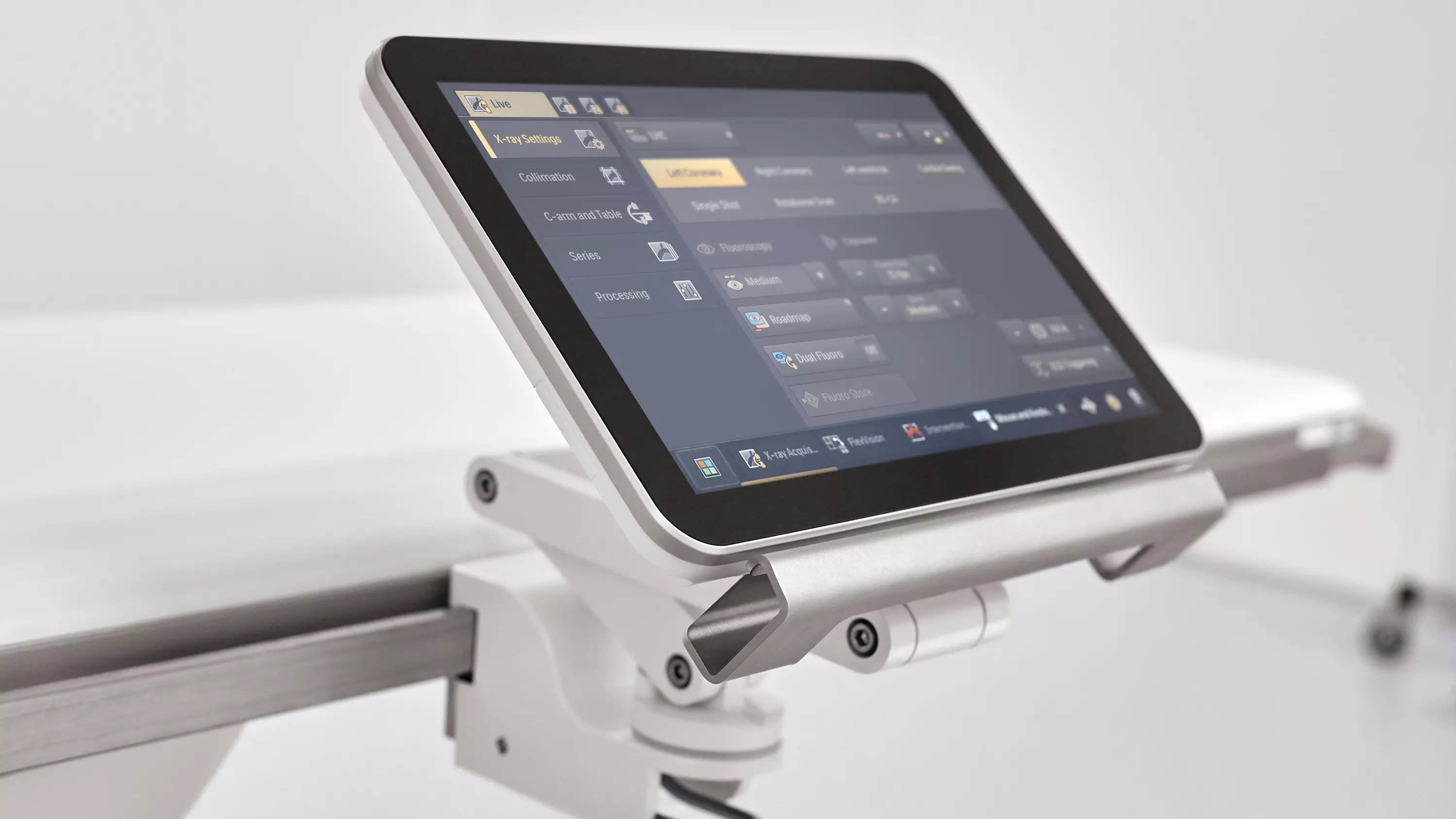

- Управление у стола: Touch Screen Module — выбор FOV, шторки/фильтры, DSA/Roadmap/3D и сохранённые пресеты без выхода из стерильной зоны.

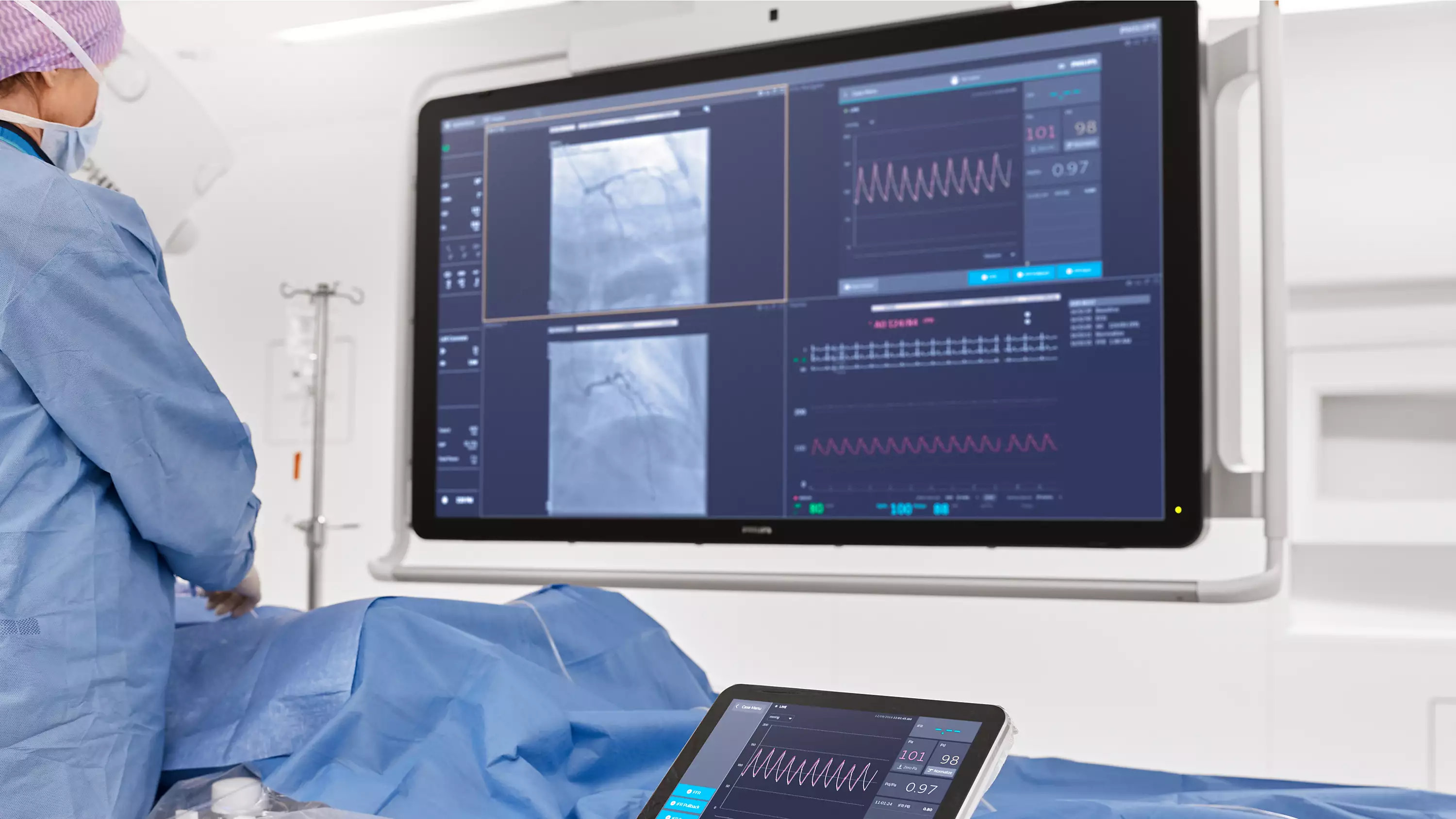

- Визуальная среда: FlexVision XL (до 55/58/65″, по конфигурации) + операционные мониторы 27″, одновременный вывод нескольких видеопотоков.
- Готовность к гибридным сценариям: потолочное или напольное крепление С-дуги, совместимость с пакетами 3D-навигации и SmartCT (опция).
- Интеграция и безопасность: DICOM Store/Print/Worklist/MPPS/RDSR, сетевые интерфейсы, сервис удалённой поддержки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Класс системы | Стационарная цифровая ангиографическая система, одноплоскостная (20″ детектор), крепление С-дуги потолочное или напольное |
| Код КТРУ | 26.60.11.113-00000053 — одноплоскостная, потолочная, рабочее поле детектора 28–43 см (20″); 26.60.11.113-00000058 — одноплоскостная, напольная, рабочее поле детектора 18–43 см. Уточняется по проекту и выбранной конфигурации. |
| Детектор (макс. FOV) | Плоскопанельный, 20″, типовое поле порядка 30×40 см; зум-поля по пресетам |
| Режимы визуализации | Пульсная флюороскопия, cine-запись, DSA, Roadmap/SmartMask, ротационная 3D-ангиография; SmartCT Soft Tissue/Angio — опция |
| Визуализация/мониторы | FlexVision XL (55/58/65″ — по конфигурации), до 8 одновременных источников на экране; потолочные 27″ мониторы |
| Управление у стола | Touch Screen Module — доступ к приложениям, выбор FOV, шторки/фильтры, запись, пресеты и сохранённые позиции |
| Стол пациента (типовой AD-серии) | Высота 74–102 см; столешница 319×50 см; макс. нагрузка стола до 325 кг, макс. масса пациента до 250 кг |
| Геометрия/дистанции | SID ориентировочно ≈89,5–119,5 см; типовые монтажные высоты — 270/290 см (по проекту помещения) |
| Рентгеновский тракт | Высокочастотный, импульсная флюороскопия и cine; типовой диапазон напряжения 40–125 кВ; медные фильтры SpectraBeam (по серии) |
| ИТ-интеграция | DICOM Store/Print/Worklist/MPPS/RDSR, архив серий/клипов, экспорт на внешние носители, сетевые интерфейсы |
| Габариты (Ш×В×Г) | В зав. от конфигурации; ориентир по столу: 50 × 74–102 × 319 см; требования к помещению — по проекту |
| Вес | Зависит от конфигурации стоек/подвесов и набора аксессуаров; уточняется при проектировании |
| Электропитание | Сеть 50/60 Гц; требования к электрике/экранированию — по паспортам и проекту рентгенооперационной |
Режимы визуализации
| Режим | Назначение и возможности |
|---|---|
| Пульсная флюороскопия | Низкодозная навигация с адаптивной фильтрацией и подавлением шумов; гибкая частота импульсов |
| Cine-запись | Высококадровая запись серий для анализа, сравнения и количественных оценок |
| DSA | Цифровая субтракция с автоматическим маскированием и подавлением артефактов |
| Roadmap / SmartMask | Дорожные карты для катетеров/проводников с наложением на live-канал |
| 3D-ангиография | Ротационные серии и реконструкция сложной сосудистой анатомии |
| SmartCT (опция) | Конусно-лучевая реконструкция Soft Tissue/Angio и пошаговые ассистенты 3D-сканов |
Область применения
- Интервенционная кардиология: коронарография/ПКВ, ЭФИ; структурные вмешательства — по конфигурации.
- Периферическая сосудистая хирургия: ЭВАР/ТЭВАР, периферические артерии/вены, стент-графты.
- Нейроинтервенции: диагностика и лечение внутрисосудистой патологии ЦНС.
- Интервенционная онкология и неваскулярные процедуры: TACE/TARE, абляции, дренажи, биопсии.
- Гибридные операционные с интеграцией внешних источников и инструментов.
Комплектация
- Ангиографическая система Philips Azurion 5 M20 (моноплоскостная; потолочная или напольная стойка — по проекту).
- Пациентский стол (тип AD-серии) с «плавающей» кинематикой; аксессуары для позиционирования.
- Сенсорный модуль у стола Touch Screen Module, педаль рентген-активации, консоль пультовой.
- Мониторная система: FlexVision XL + потолочные мониторы 27″ (раскладки по процедуре).
- ПО: флюороскопия, cine, DSA, Roadmap; опции — ротационная 3D-ангиография, SmartCT, расширенные пакеты анализа.
- ПО архивирования/экспорта, DICOM-службы; комплект эксплуатационной документации.
Техническая документация
Вся документация предоставляется в комплекте с аппаратом или по запросу в электронном формате.
Подобрать необходимую комплектацию, узнать цену и запросить коммерческое предложение на Philips Azurion 5 M20, Вы можете в компании «АСК Медикал групп» по телефону: 8 (800) 550-25-59 или направив запрос на электронную почту: info@askmg.ru.
