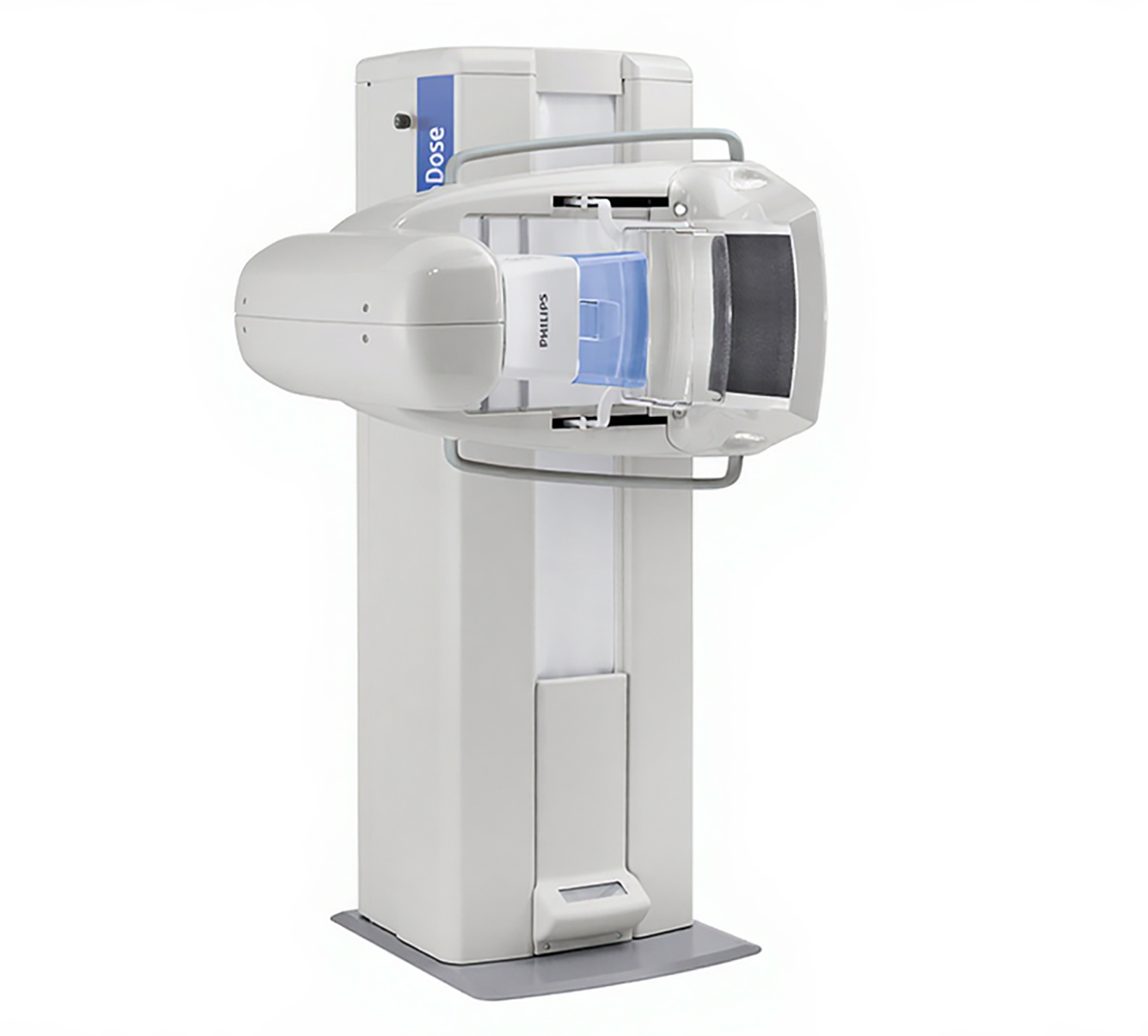

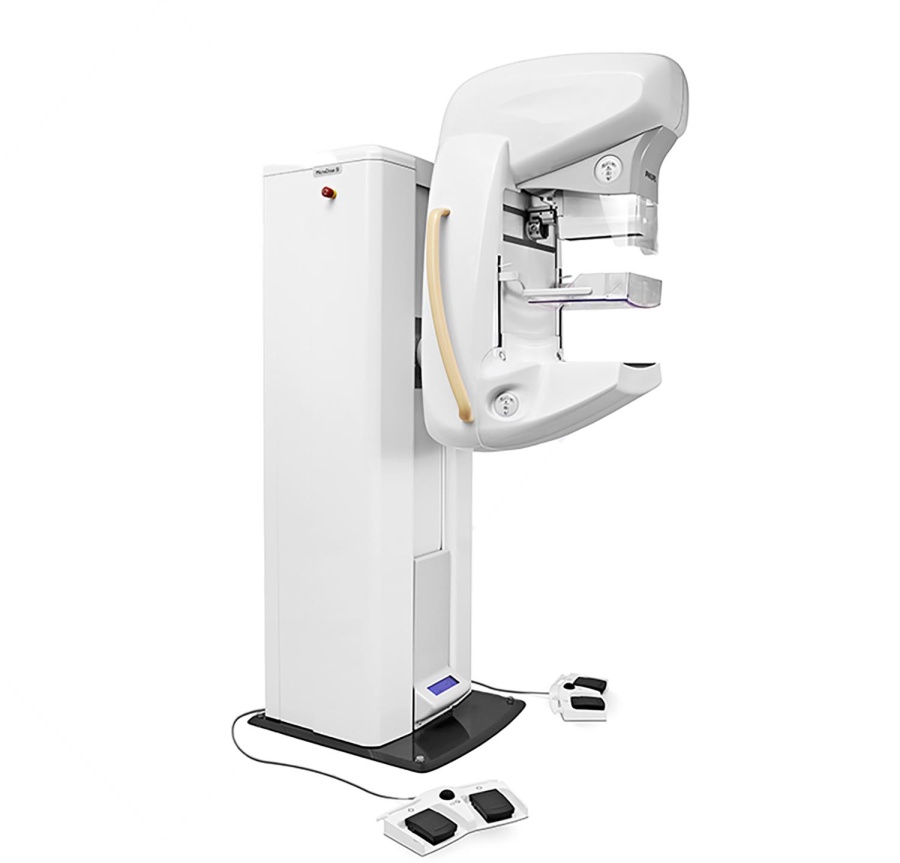

Маммографическая система Philips MicroDose SI — цифровой маммограф с фотонно-счётным детектором
Philips MicroDose SI представляет собой полноформатную цифровую маммографическую систему, основанную на технологии прямого фотонно-счётного детектирования. Такая архитектура позволяет регистрировать каждый рентгеновский квант, эффективно подавлять рассеянное излучение и достигать стабильного высокого качества изображения при низкой лучевой нагрузке на пациентку. Широкое поле обзора детектора покрывает анатомию молочной железы в стандартных проекциях, а моторизованная стойка с изоцентрическим поворотом и программируемыми позициями облегчает работу персонала и ускоряет стандартные скрининговые протоколы. Моторизованная компрессия управляется педалями и оснащена функциями автоматического сброса усилия для повышения безопасности и комфорта.
Система MicroDose SI поддерживает спектральное измерение объёмной плотности молочной железы, формируя количественные показатели и индекс плотности, коррелированный с оценками BI-RADS. Эти данные передаются в заголовке DICOM и в виде структурированного отчёта, что обеспечивает использование результатов на диагностических рабочих станциях и в системах архивации. Дополнительные режимы, включая Diagnostic Scan и пакет для проведений вмешательств под наведением, расширяют возможности диагностических центров и специализированных маммологических служб. Встроенная DICOM-совместимость, рабочее место с защитным стеклом и боковой шкаф с системой охлаждения ориентированы на длительную работу с высокой пропускной способностью без потери стабильности и повторяемости результатов.
Особенности
- Фотонно-счётный детектор на основе кристаллического кремния с мелким пикселем для высокодетализированных маммограмм при низкой дозе облучения.
- Многослотовая (multi-slit) технология сканирования с эффективным подавлением рассеянного излучения и коротким временем экспозиции.
- Встроенное спектральное измерение объёмной плотности молочной железы с формированием количественных показателей и MicroDose density score.

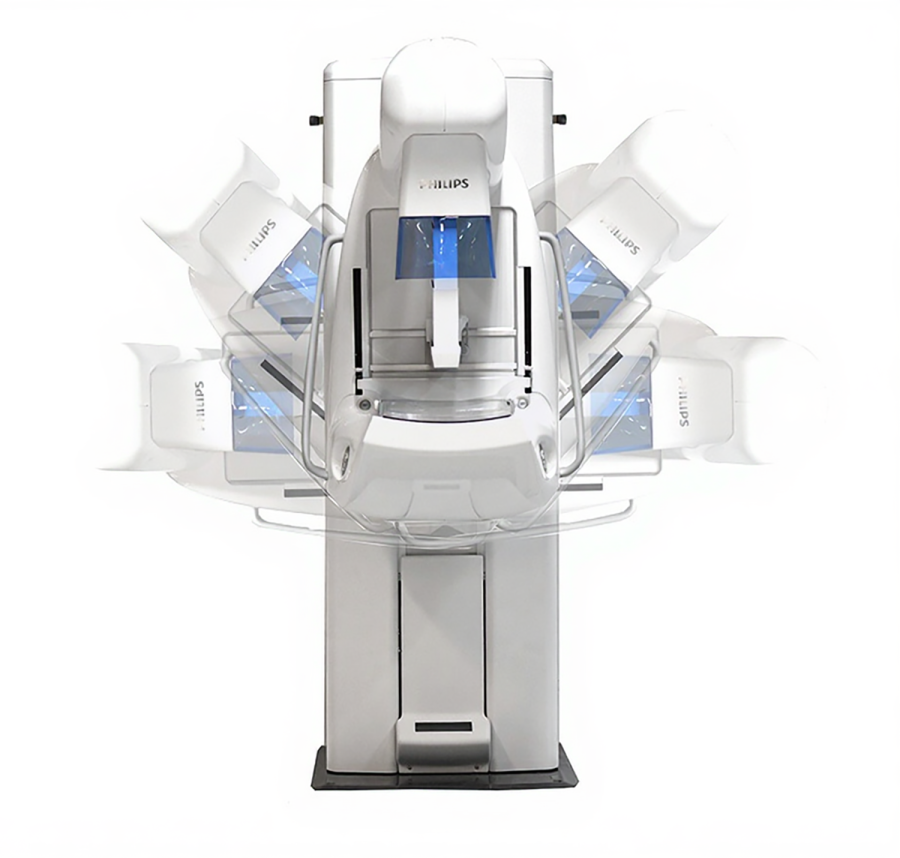

- Моторизованная C-дуга с изоцентрическим вращением, автоматическим позиционированием в стандартных проекциях (CC, MLO, LM) и системой защиты от коллизий.
- Моторизованная компрессия с управлением педалями, контролем усилия и автоматическим снятием компрессии после экспозиции или при аварийных ситуациях.
- Алгоритм SmartAEC с непрерывной подстройкой экспозиции по отклику детектора для устойчивого качества изображения на разных типах молочной железы.
- Режим Diagnostic Scan как низкодозная альтернатива геометрическому увеличению при выполнении прицельных исследований.

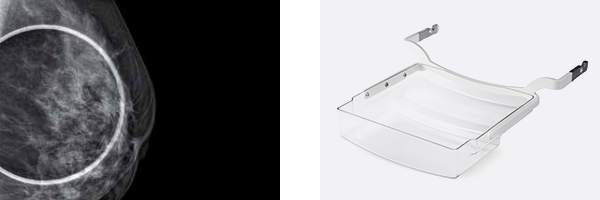

- Пакет Needle examination с лазерным наведением и специализированными компрессионными пластинами для проведения инвазивных процедур под контролем маммографии.
- Рабочая станция с защитным свинцовым стеклом, специализированным ПО, возможностью хранения большого объёма исследований и поддержкой диагностических DICOM-мониторов.
- DICOM-интеграция (Worklist, Storage, MPPS, Print, Storage Commitment) для подключения к PACS/RIS и унифицированному информационному контуру лечебного учреждения.
Технические характеристики
| Параметр | Значение |
| Производитель | Philips Healthcare |
| Страна бренда | Нидерланды |
| Модель | MicroDose Mammography SI (L50) |
| Тип системы | Стационарная цифровая маммографическая рентгеновская система с фотонно-счётным детектором |
| Технология детектора | Прямое фотонно-счётное детектирование с возможностью однокадровой спектральной визуализации |
| Материал детектора | Кристаллический кремний |
| Размер пикселя | 50 мкм |
| Поле обзора детектора (FOV) | 24 × 26 см |
| Динамический диапазон | 15 бит |
| Пространственная частота Найквиста | 10 пар линий/мм |
| DQE детектора | > 0,70 при 1 мм⁻¹ (IEC 62220-1-2) |
| SID (расстояние источник–детектор) | 660 мм |
| Диапазон высоты стола относительно пола | 760–1380 мм |
| Диапазон вращения C-дуги | от −100° до +180°, изоцентрическое вращение |
| Скорость вертикального перемещения C-дуги | 50 мм/с |
| Скорость вращения C-дуги | 10°/с |
| Компрессия молочной железы | Моторизованное движение, управление ножными педалями |
| Диапазон усилия компрессии | 0–200 Н, с настраиваемым первым порогом остановки |
| Максимальная высота компрессии при экспозиции | Стандартная пластина: 120 мм (верхний коллиматор), 100 мм (нижний коллиматор) |
| Система снятия компрессии | Автоматический сброс компрессии после экспозиции, при пропадании питания и при срабатывании аварийной остановки |
| Технология сканирования | Многослотовое сканирование с отбраковкой рассеянного излучения |
| Время сканирования | 4–16,5 с (в зависимости от толщины и плотности молочной железы) |
| Подавление рассеянного излучения | До 97 % (по данным производителя) |
| Рентгеновская трубка | Анод из вольфрама, фокусное пятно 0,3 мм (по IEC 60336) |
| Максимальное напряжение на трубке | 40 кВ |
| Диапазон напряжения (генератор) | 20–40 кВ |
| Максимальная мощность на аноде | 6,8 кВт (при 38 кВ, 180 мА) |
| Мощность генератора | 9 кВт |
| Максимальный заряд (mAs) | до 4000 мА·с |
| Фильтрация | Фильтр 0,40 мм Al, суммарная фильтрация 0,46 мм Al-экв. при 30 кВ |
| Режим управления экспозицией | SmartAEC, автоматический и ручной режимы, адаптация экспозиции по обратной связи от детектора |
| Рабочая станция | ПК на базе Intel Core i5 или выше, хранение до 10 000 исследований |
| Монитор рабочего места | Минимум 19″, 1 Мп (1280 × 1024); опционально диагностический дисплей 21″, 3 Мп (2048 × 1536) |
| DICOM-совместимость | Verification, Worklist, Storage (for Presentation/Processing), MPPS, Print Management, Storage Commitment |
| Вес маммографической стойки | 260 кг |
| Вес бокового шкафа (охлаждение и электроника) | 100 кг |
| Габариты (Ш×В×Г) | Не указано производителем (уточняются по проекту помещения) |
| Электропитание | Трёхфазное подключение 190/200/208/220/230/240/380/400/415/440/480 В ±10 %, 50/60 Гц |
| Максимальная пиковая потребляемая мощность | 12,85 кВА (до 15 с) |
| Средняя потребляемая мощность | 2,8 кВА |
| Потребляемая мощность в режиме ожидания | 2,5 кВА |
| Рабочая температура | +10…+30 °C, изменение не более 3 °C в час |
| Относительная влажность | 30–75 % (без конденсации) |
| Атмосферное давление | 700–1060 гПа |
| Код ОКПД2 | 26.60.11.113 — Аппараты рентгенографические (системы маммографические рентгеновские стационарные, цифровые) |
| Код КТРУ | 26.60.11.113-00000090 — Система маммографическая рентгеновская стационарная, цифровая |
Режимы сканирования
| Режим | Описание |
| Стандартное маммографическое исследование | Полноформатная цифровая маммография в стандартных проекциях (CC, MLO, LM) с фотонно-счётным детектором и автоматическим управлением экспозицией. |
| Спектральное измерение плотности | Использование спектральной информации стандартного исследования для расчёта объёмной плотности молочной железы и индекса плотности с формированием DICOM-отчёта. |
| Diagnostic Scan | Быстрый низкодозный режим прицельного исследования с цифровым увеличением как альтернатива геометрическому увеличению с использованием точечной компрессии. |
| Режим с пакетом Needle examination | Специализированный протокол с использованием лазерной системы наведения и компрессионных пластин для прицельной визуализации зоны вмешательства при выполнении инвазивных процедур. |
Условия гарантии и сервисное обслуживание
- Гарантийные обязательства на систему и основные узлы в соответствии с политикой Philips и условиями договора поставки.
- Пуско-наладочные работы, проверка параметров безопасности и обучающее сопровождение персонала при вводе в эксплуатацию.
- Плановое сервисное обслуживание с регламентными проверками, контролем дозовых и геометрических параметров, состоянием детектора и рентгеновской трубки.
- Оперативная техническая поддержка, диагностика неисправностей и поставка оригинальных запасных частей.
- Возможность заключения расширенного сервисного договора с расширенными сроками обслуживания и приоритетным выездом инженеров.
Подобрать необходимую комплектацию, уточнить цену и запросить коммерческое предложение на Philips MicroDose SI вы можете в компании «АСК Медикал групп» по телефону 8 (800) 550-25-59 или направив запрос на электронную почту info@askmg.ru.
