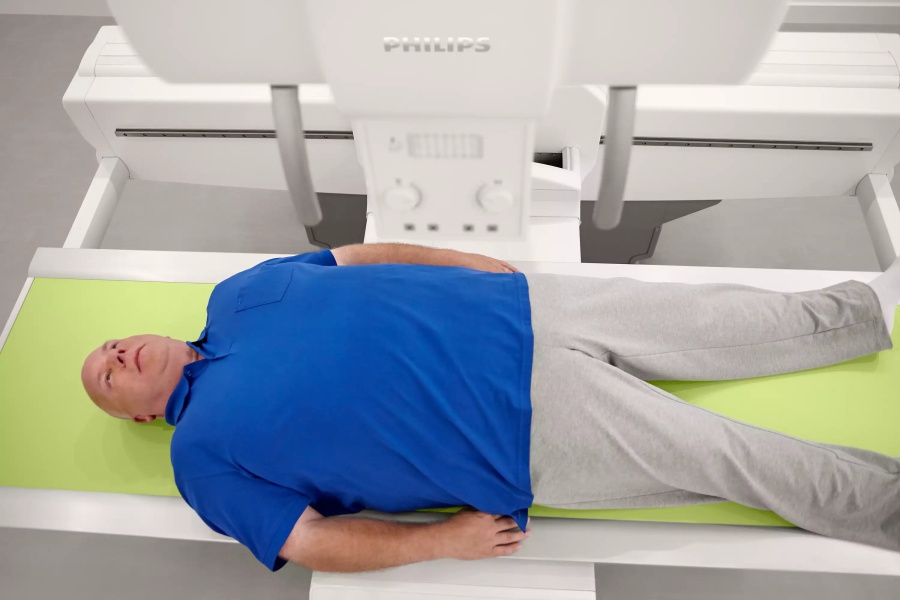

Рентгеновский аппарат Philips CombiDiagnost R90 — цифровая система рентгенографии и флюороскопии
Philips CombiDiagnost R90 — стационарная цифровая система рентгенографии и флюороскопии, совмещающая полноценный кабинет рентгенографии и телеуправляемый флюороскопический комплекс в одном помещении. Наклоняемый стол с дистанционным управлением и широким диапазоном движения трубки и детектора позволяет выполнять стандартные флюороскопические исследования, динамические обследования ЖКТ, контрастные исследования суставов и сосудов, а также всю линейку рентгенографических исследований на одном рабочем месте. Динамический плоскопанельный детектор 43×43 см обеспечивает широкое поле обзора без геометрических искажений, а единый рабочий процесс на основе интерфейса Eleva сокращает количество ручных действий и ускоряет переход между исследованиями.
Система ориентирована на высокую загрузку рентген-кабинета: реализованы специализированные режимы для педиатрических и бариатрических пациентов, расширенные алгоритмы управления дозой (Grid Controlled Fluoroscopy, Intelligent Exposure, импульсная флюороскопия, автоматический выбор фильтрации и коллимации по последнему кадру), а также динамическая обработка изображений UNIQUE для стабилизации яркости и шумоподавления в реальном времени. Возможность использования переносимых плоскопанельных детекторов SkyPlate, интеграция по DICOM с RIS/PACS, автоматическое центрирование органа интереса при косых проекциях и поддержка длинноформатных исследований (stitching) позволяют гибко настраивать конфигурацию кабинета под задачи отделения, не жертвуя качеством и удобством работы персонала.
Особенности
- Комбинированная система: цифровая рентгенография и телеуправляемая флюороскопия в одном кабинете для повышения загрузки помещения.

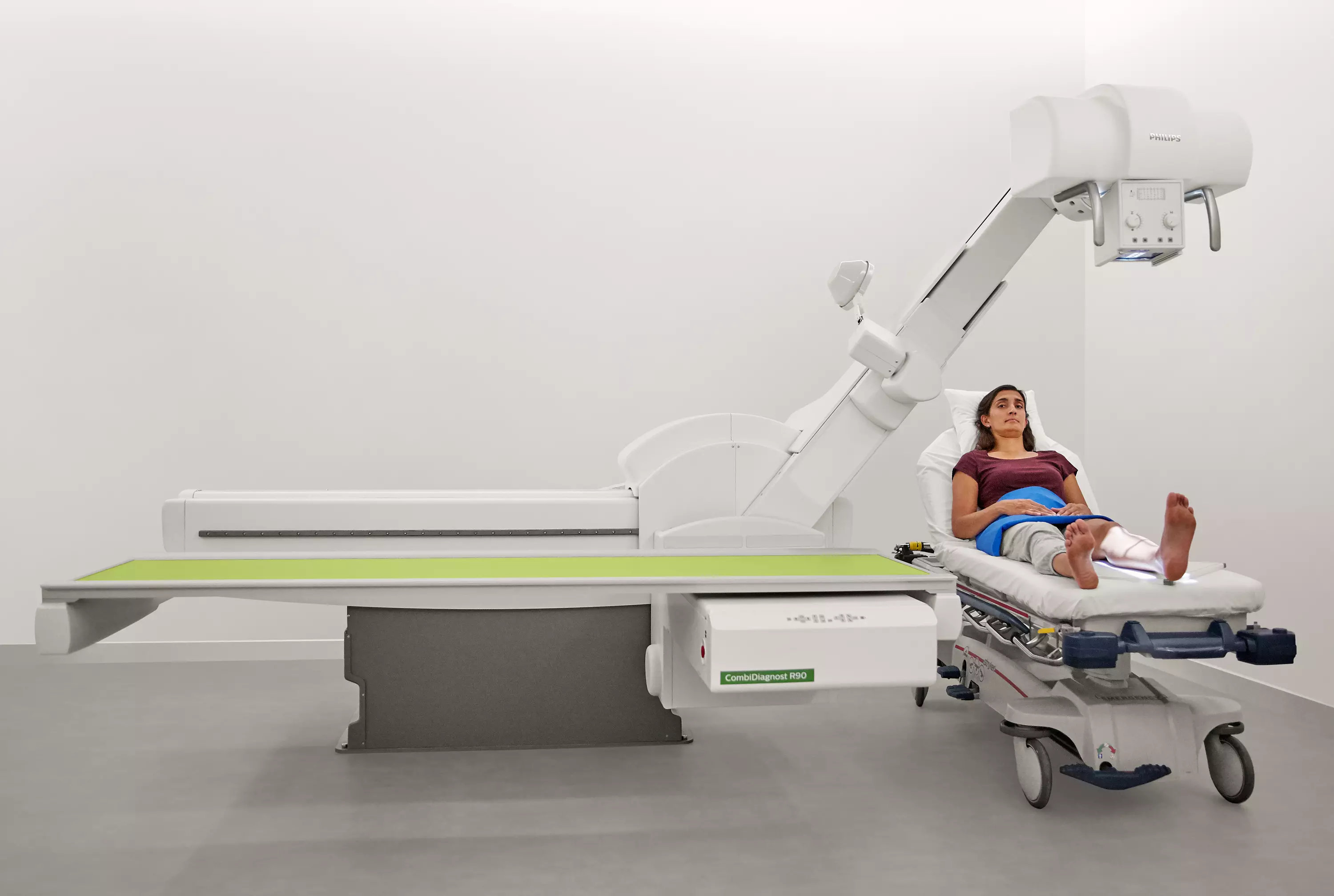

- Телеуправляемый наклоняемый стол с возможностью выполнения стандартных флюороскопических исследований и рентгенографии без перекладки пациента.
- Динамический плоскопанельный детектор 43×43 см с высоким пространственным разрешением для широкого поля обзора без искажений.

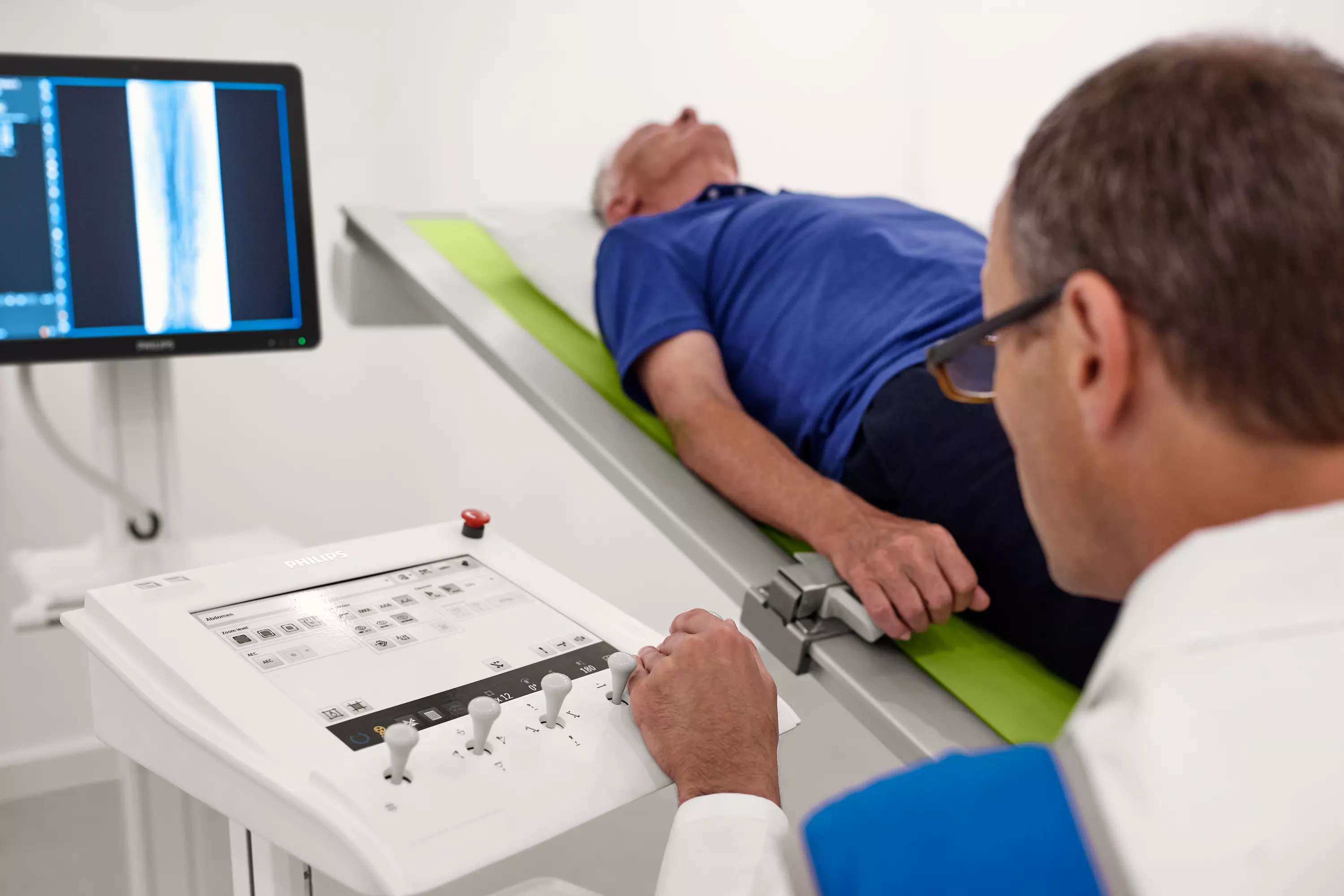

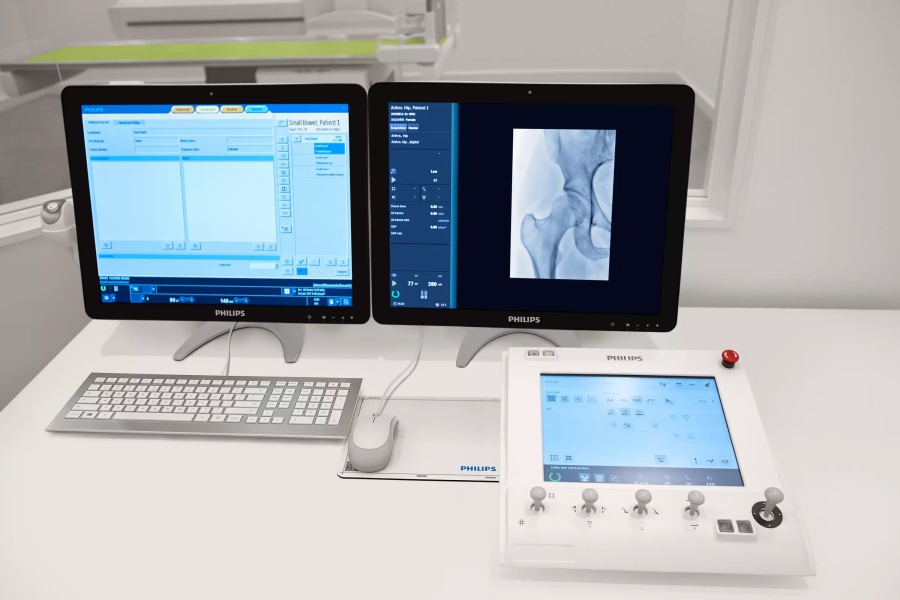

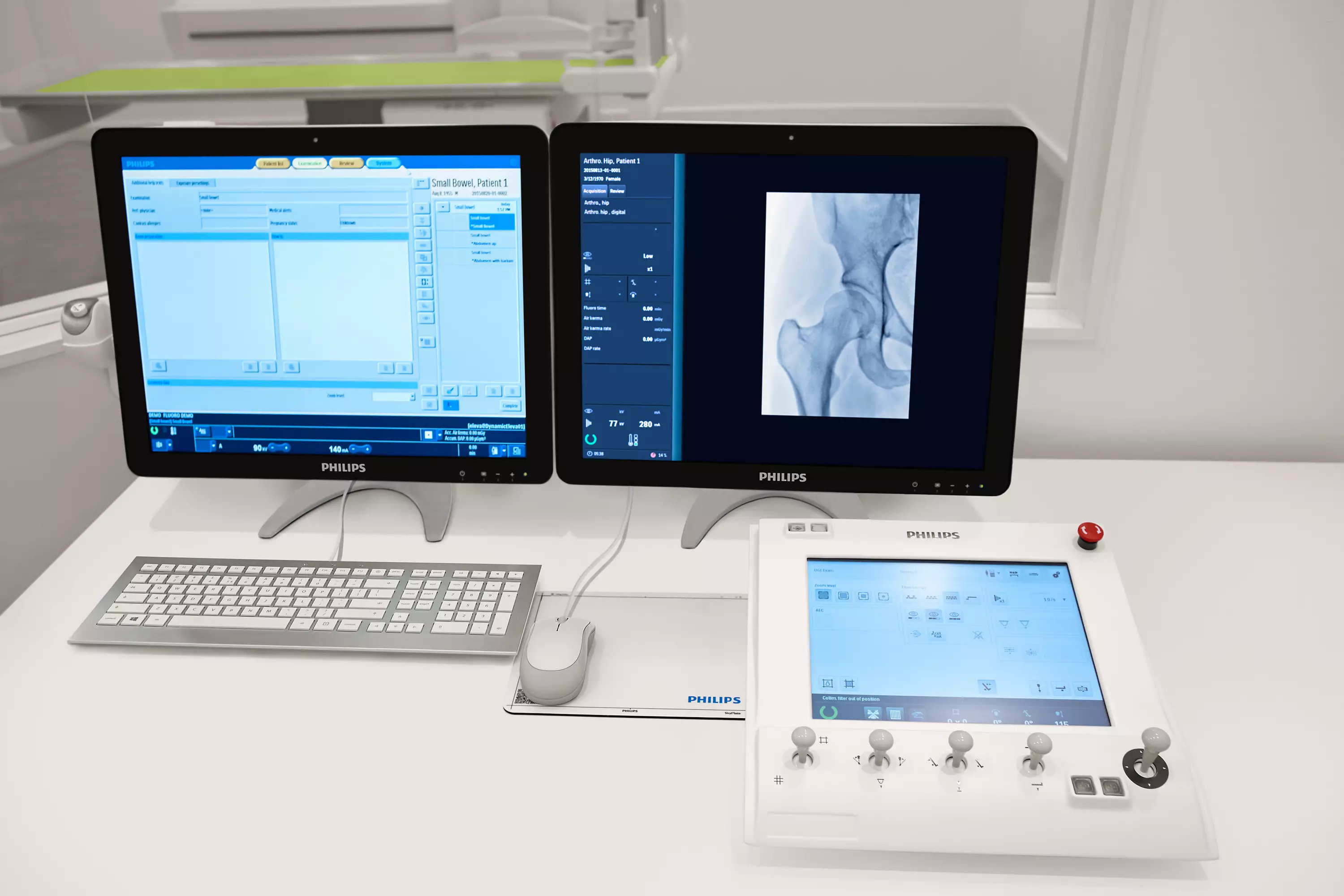

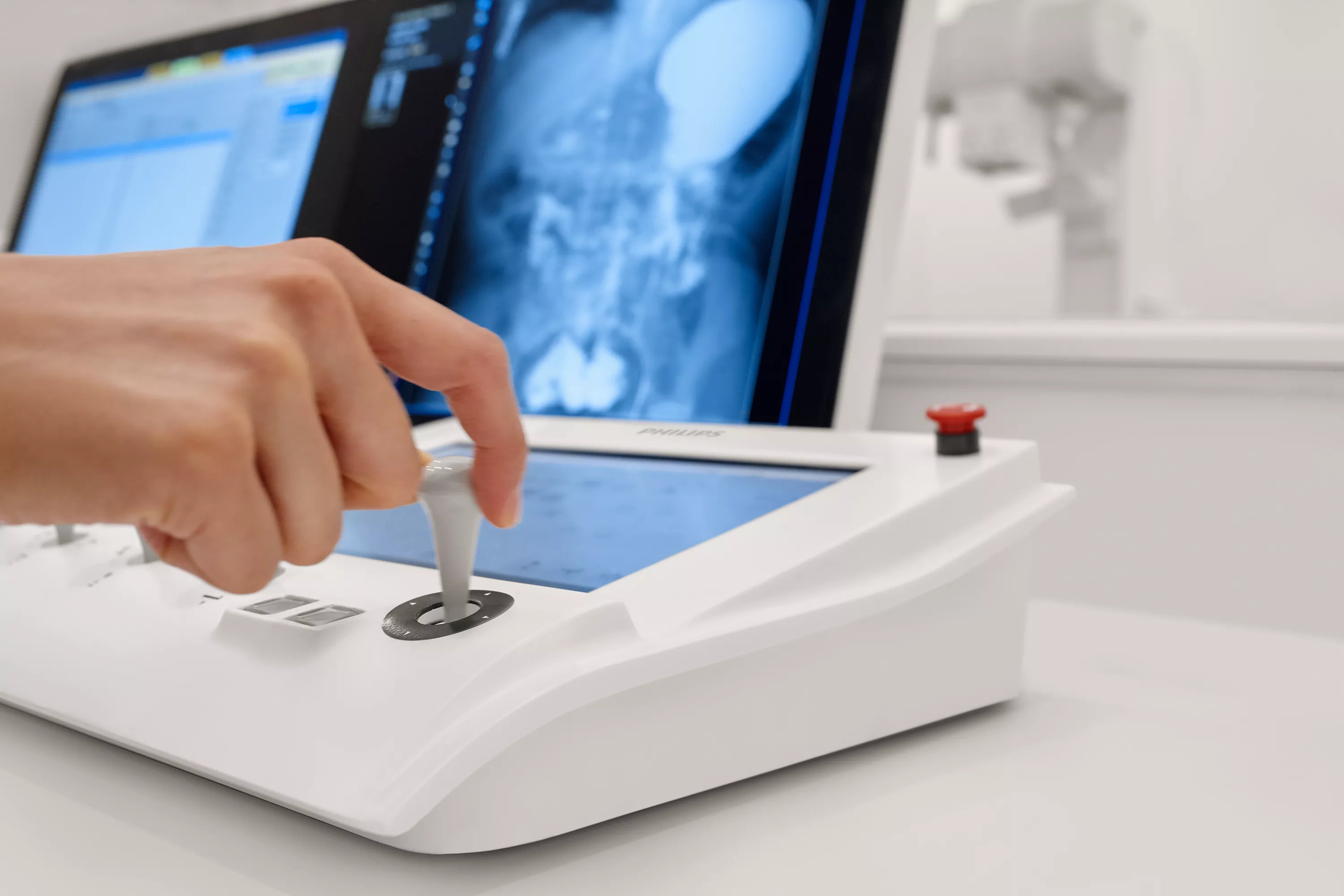

- Интерфейс Eleva и сенсорная консоль для управления геометрией, параметрами флюороскопии и протоколами непосредственно из процедурной.
- Расширенные функции управления дозой: Grid Controlled Fluoroscopy, Intelligent Exposure, импульсная флюороскопия, автоматические фильтры и коллимация по последнему изображению.
- Динамическая обработка изображений UNIQUE с адаптивным контрастированием и подавлением шума для стабильного качества при различных типах пациентов.
- Возможность выполнения Digital Subtraction Angiography (DSA) и длинноформатных рентгенографических исследований (stitching) на столе.
- Высокая нагрузочная способность стола для работы с пациентами разного веса, включая бариатрический профиль.

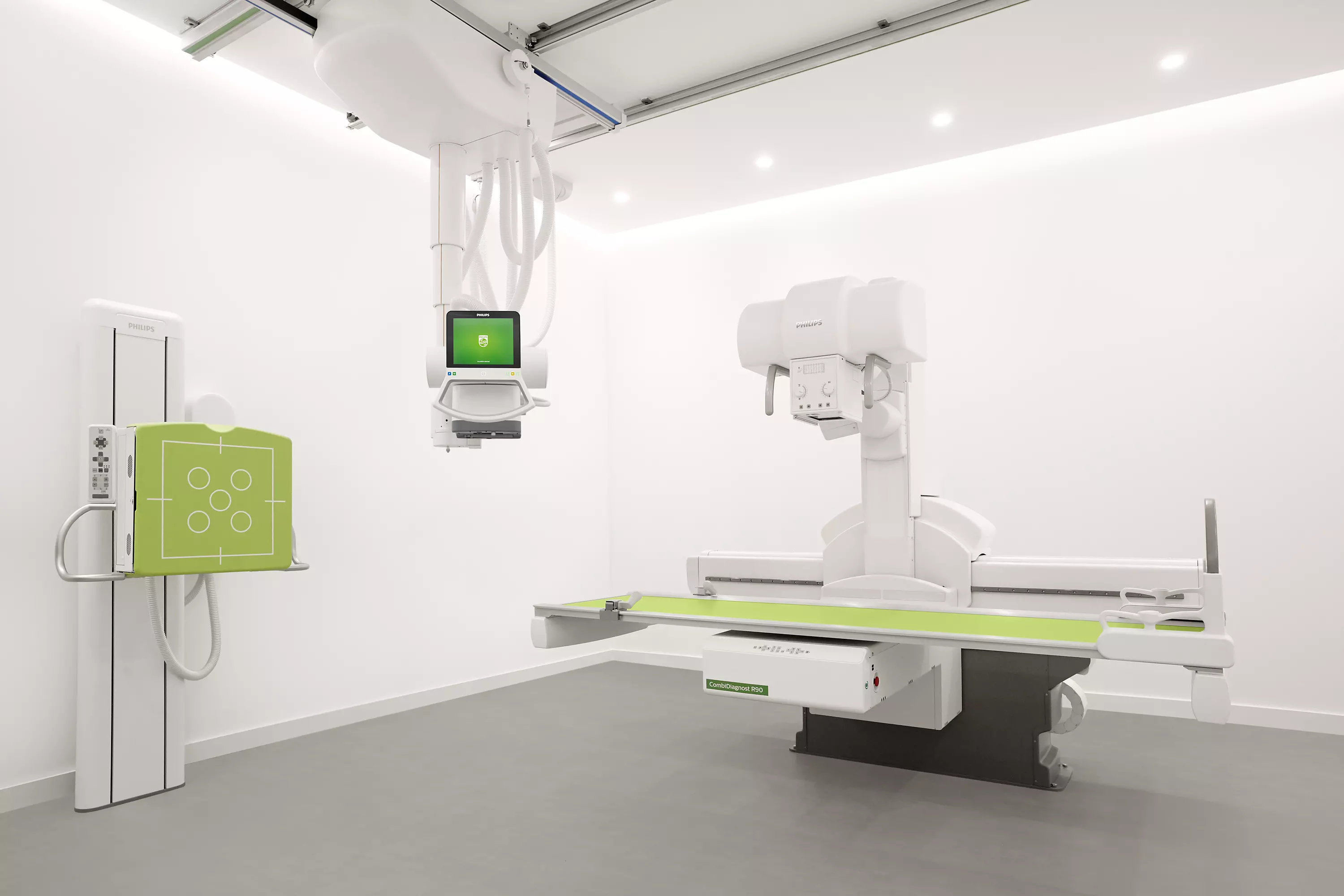

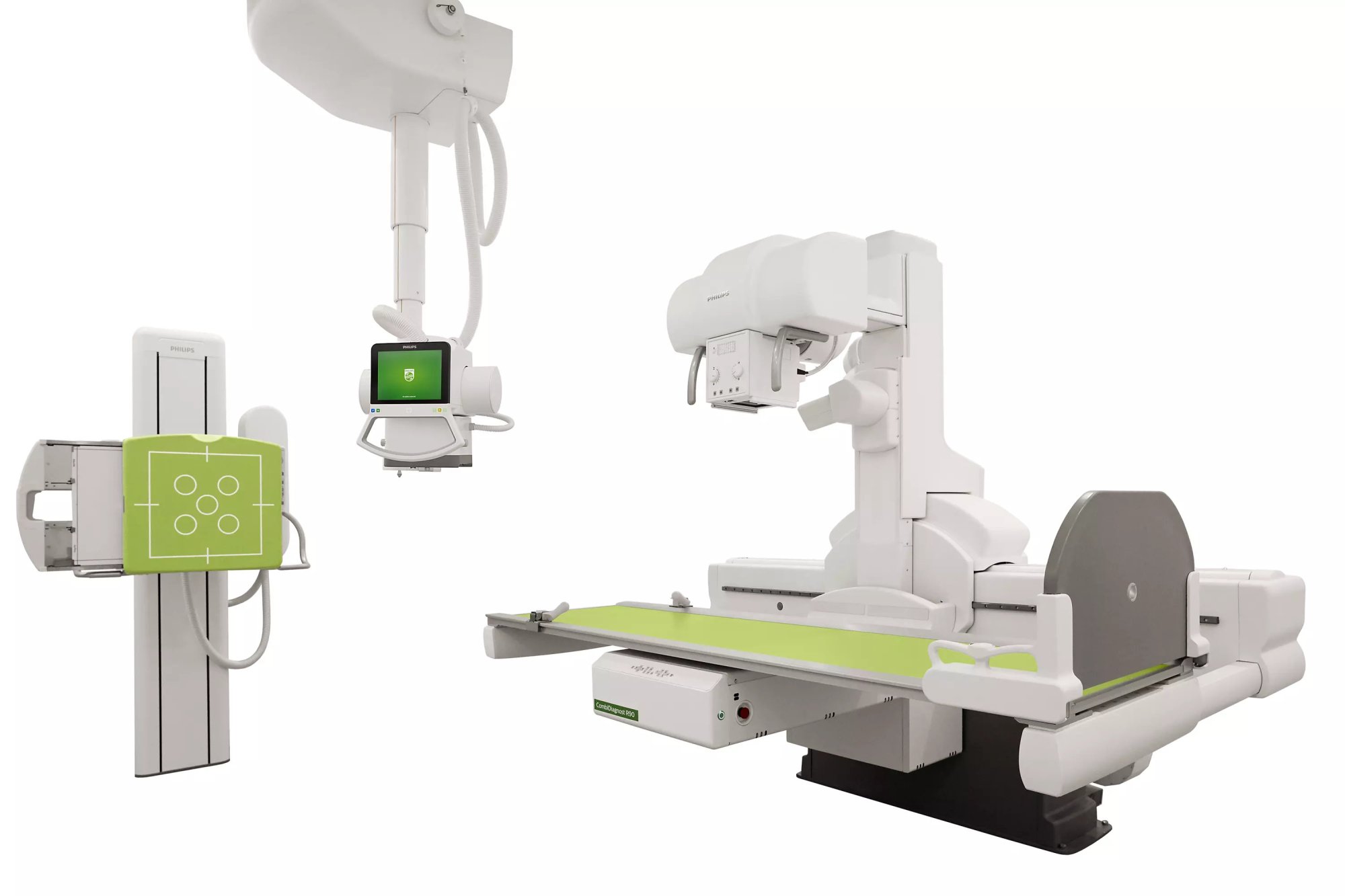

- Гибкие варианты компоновки кабинета (классическая, High Performance с дополнительной трубкой и стойкой) для оптимизации логистики потока пациентов.
- Совместимость с переносимыми детекторами SkyPlate и интеграция с другими цифровыми решениями Philips через общую платформу.
Технические характеристики
| Производитель | Philips |
| Страна бренда | Нидерланды |
| Модель | CombiDiagnost R90 |
| Тип системы | Стационарная цифровая система рентгенографии и флюороскопии (DRF), телеуправляемая |
| Класс оборудования | Общая рентгенодиагностика и флюороскопия для взрослых и детей |

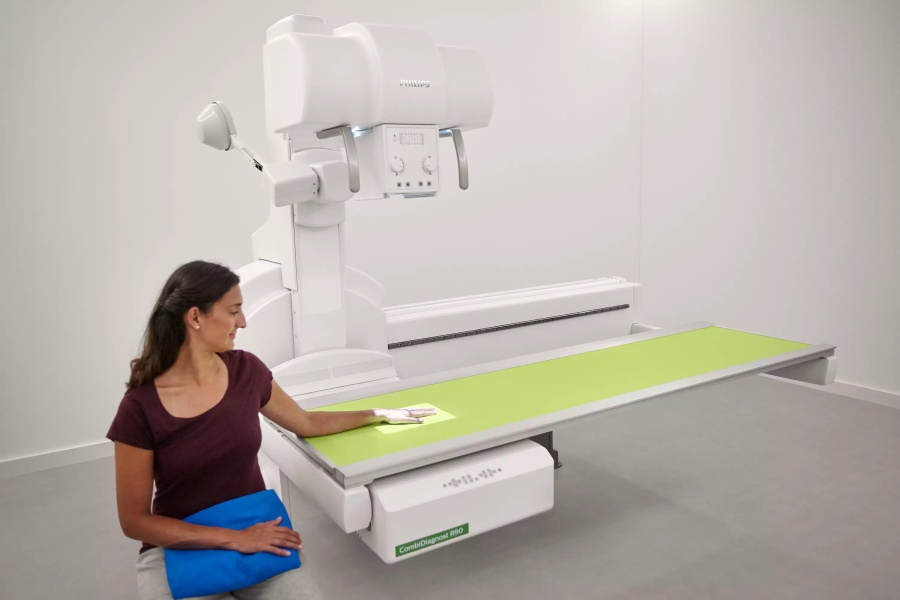

| Тип стола | Телеуправляемый высотный стол с наклоном и плавающей столешницей |
| Диапазон наклона стола | От −90° до +90° |
| Диапазон высоты стола | От 65,0 до 133,3 см |
| Размеры столешницы | 235,6 × 73,8 см (длина × ширина) |
| Рентгенопрозрачная область столешницы | 221,4 × 55,4 см |
| Максимальная масса пациента | 284 кг без ограничений по движениям стола |
| Поперечное перемещение столешницы | 32 см (±16 см) |
| Покрытие пациента без его перемещения | До 193 см вдоль стола |
| Диапазон расстояния фокус–детектор (SID) | От 113 до 183 см |
| Диапазон угла поворота колонны трубки | ±40° (обликовые проекции), дополнительные фиксированные положения по окружности |
| Детектор | Динамический плоскопанельный детектор 43 × 43 см |
| Размер пикселя детектора | 148 мкм |
| Тип детектора | Плоскопанельный цифровой детектор с широким полем обзора, без геометрических искажений |
| Поддержка мобильных детекторов | Опциональная работа с переносимыми детекторами SkyPlate |
| Рентгеновская трубка | SRM 0608 ROT GS 505 или эквивалент с двумя фокусами |
| Номинальные фокусные пятна трубки | 0,6 / 0,8 мм |
| Ёмкость анода | 800 kHU |
| Высоковольтный генератор | 65 кВт (опционально 80 кВт) |
| Диапазон напряжения при флюороскопии | 40–125 кВ |
| Диапазон напряжения при экспозиции | 40–150 кВ |
| Режимы экспозиции | Ручные (kV–mAs, kV–mA·s) и автоматический контроль экспозиции (AEC, Intelligent Exposure IQX) |
| Управление дозой | Grid Controlled Fluoroscopy, импульсная флюороскопия, автоматические фильтры и коллимация по последнему кадру |
| Алгоритмы обработки изображений | Динамическая обработка UNIQUE для флюороскопии и рентгенографии |
| Программная платформа | Интерфейс Eleva, единый рабочий процесс для рентгенографии и флюороскопии |
| Поддержка DSA и stitching | Поддерживаются Digital Subtraction Angiography (DSA) и длинноформатные исследования |
| Мониторы | Медицинские мониторы высокого разрешения на рабочей станции и потолочной консоли Eleva; диагональ и количество зависят от поставочной конфигурации |
| Интерфейсы | DICOM (Storage, Worklist, MPPS и др.), Ethernet (LAN), порты USB на рабочей станции |
| Интеграция | Интеграция с RIS/PACS и госпитальными ИС по DICOM и HL7 (при наличии шлюзов) |
| Сетевое напряжение / частота | Трёхфазная сеть переменного тока 400 В, 50/60 Гц (в соответствии с требованиями Philips и проектом электроснабжения) |
| Потребляемая мощность | Определяется мощностью генератора и составом конфигурации; указывается в проектной и эксплуатационной документации |
| Вес системы | Уточняется по заводской и монтажной документации для выбранной конфигурации кабинета |
| Габариты системы (Ш×В×Г) | Зависят от компоновки помещения и длины рельсов; конкретные значения приводятся в проекте рентген-кабинета и руководстве по установке |
| ОКПД2 | 26.60.11.113 — аппараты рентгенографические |
| Код КТРУ | 26.60.11.113-00000094 — система рентгеновская диагностическая стационарная общего назначения, цифровая |
Режимы сканирования
| Режим | Описание |
| Цифровая рентгенография на столе | Выполнение стандартных рентгенографических исследований в положении лёжа и полулёжа с использованием динамического детектора и автоматического контроля экспозиции. |
| Цифровая рентгенография на столе при увеличенном SID | Исследования грудной клетки и других областей при увеличенном расстоянии фокус–детектор для оптимизации геометрии и снижения дозовой нагрузки. |
| Стандартная флюороскопия | Непрерывная флюороскопия для динамических исследований желудочно-кишечного тракта и других органов с телеуправляемым наклоном стола. |
| Импульсная флюороскопия | Пульсовые режимы флюороскопии с регулировкой частоты импульсов и параметров экспозиции для снижения дозы при сохранении информативности. |
| Флюороскопия с управлением дозой (GCF) | Режим Grid Controlled Fluoroscopy с адаптивным управлением током трубки и временем импульсов, направленный на уменьшение дозовой нагрузки пациента и персонала. |
| Digital Subtraction Angiography (DSA) | Цифровая субтракционная ангиография с регистрацией маски и серии снимков для визуализации сосудистого русла в режиме субтракции. |

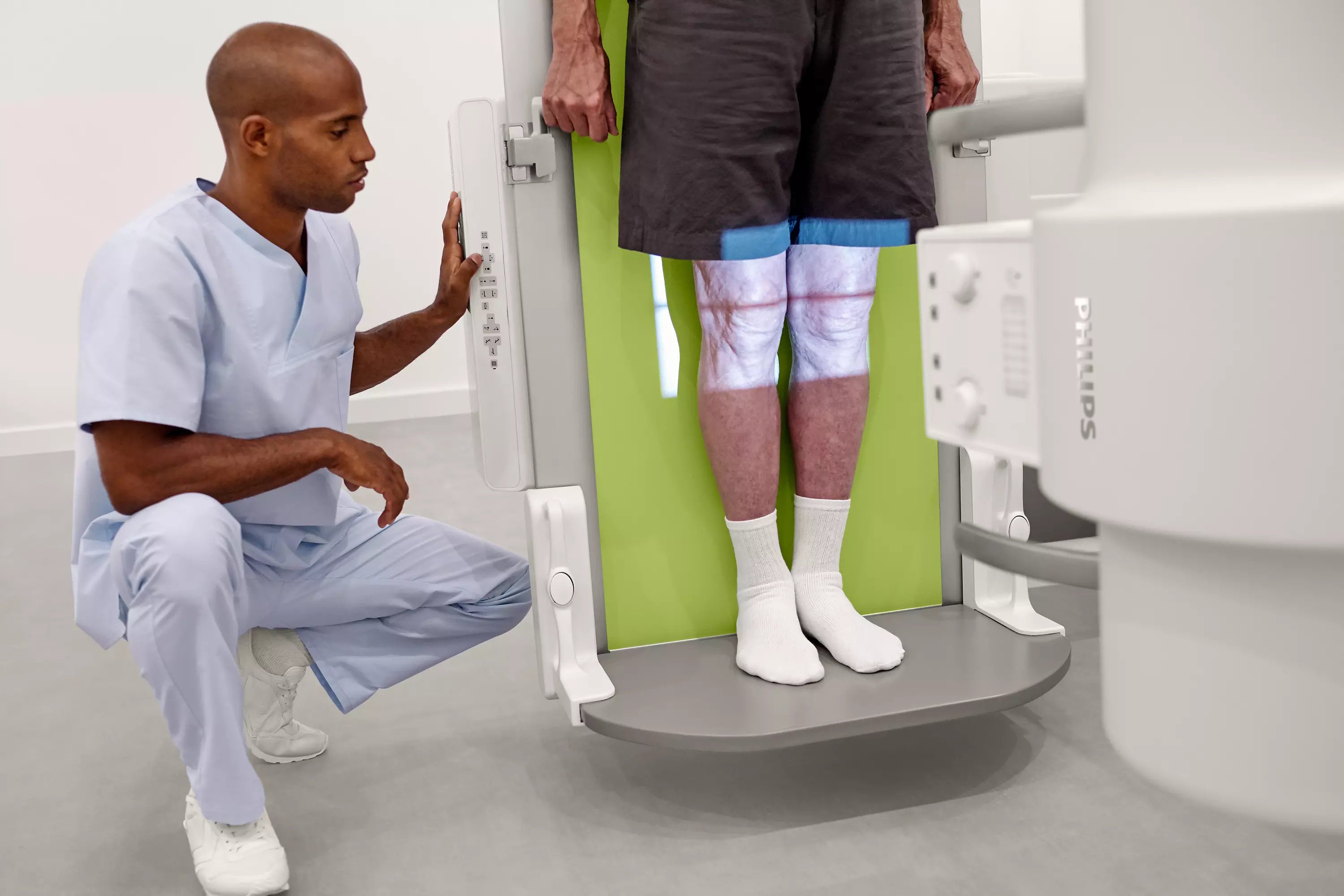

| Длинноформатная рентгенография (stitching) | Съёмка позвоночника и нижних конечностей с последовательной регистрацией нескольких кадров и их автоматической сшивкой в единое изображение. |
| Педиатрические низкодозовые программы | Специализированные протоколы с уменьшенными токами и напряжением, оптимизированные фильтрацией и обработкой изображения для обследования детей. |
| Бариатрические протоколы | Режимы для пациентов с высокой массой тела с адаптацией параметров экспозиции и обработкой изображений для уверенной визуализации при увеличенной толщине тела. |
Условия гарантии и сервисное обслуживание
- Гарантийное обслуживание рентгеновского аппарата Philips CombiDiagnost R90 в соответствии с условиями производителя и договором поставки.
- Пусконаладочные работы, проверка параметров рентген-кабинета, ввод системы в эксплуатацию и обучение персонала работе с оборудованием и программным обеспечением.
- Плановое техническое обслуживание с контролем механики, систем безопасности, генератора, детекторов и качества изображений.
- Оперативный выезд сервисных инженеров для диагностики и ремонта, замены узлов и модулей при возникновении неисправностей.
- Возможность заключения расширенных сервисных программ с фиксированным регламентом работ и приоритетным реагированием на обращения.
Подобрать необходимую комплектацию, уточнить цену и запросить коммерческое предложение на Philips CombiDiagnost R90 вы можете в компании «АСК Медикал групп» по телефону 8 (800) 550-25-59 или направив запрос на электронную почту info@askmg.ru.
