Philips Zenition 10 — мобильная С-дуга с плоскопанельным детектором для интраоперационной рентгеноскопии

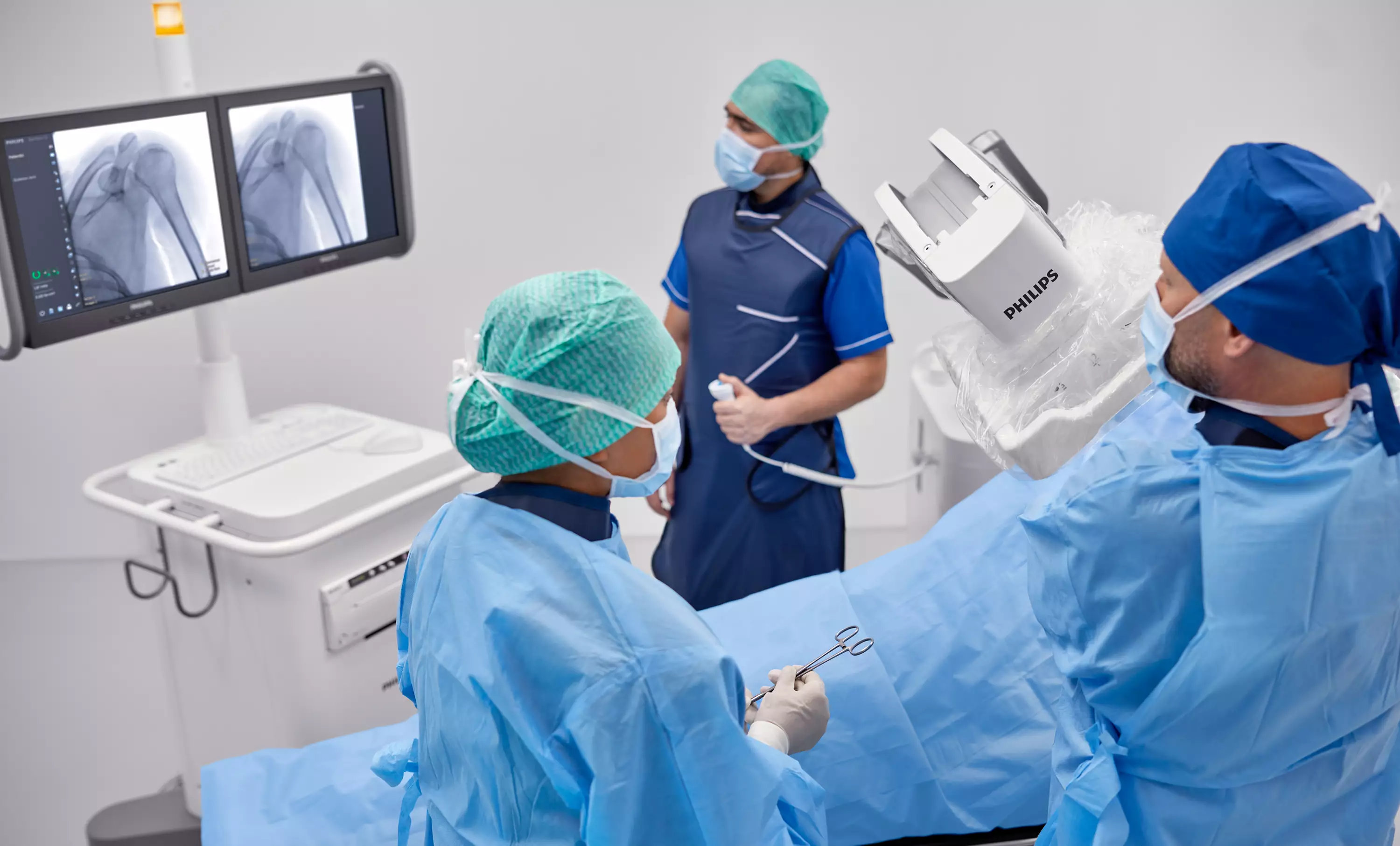

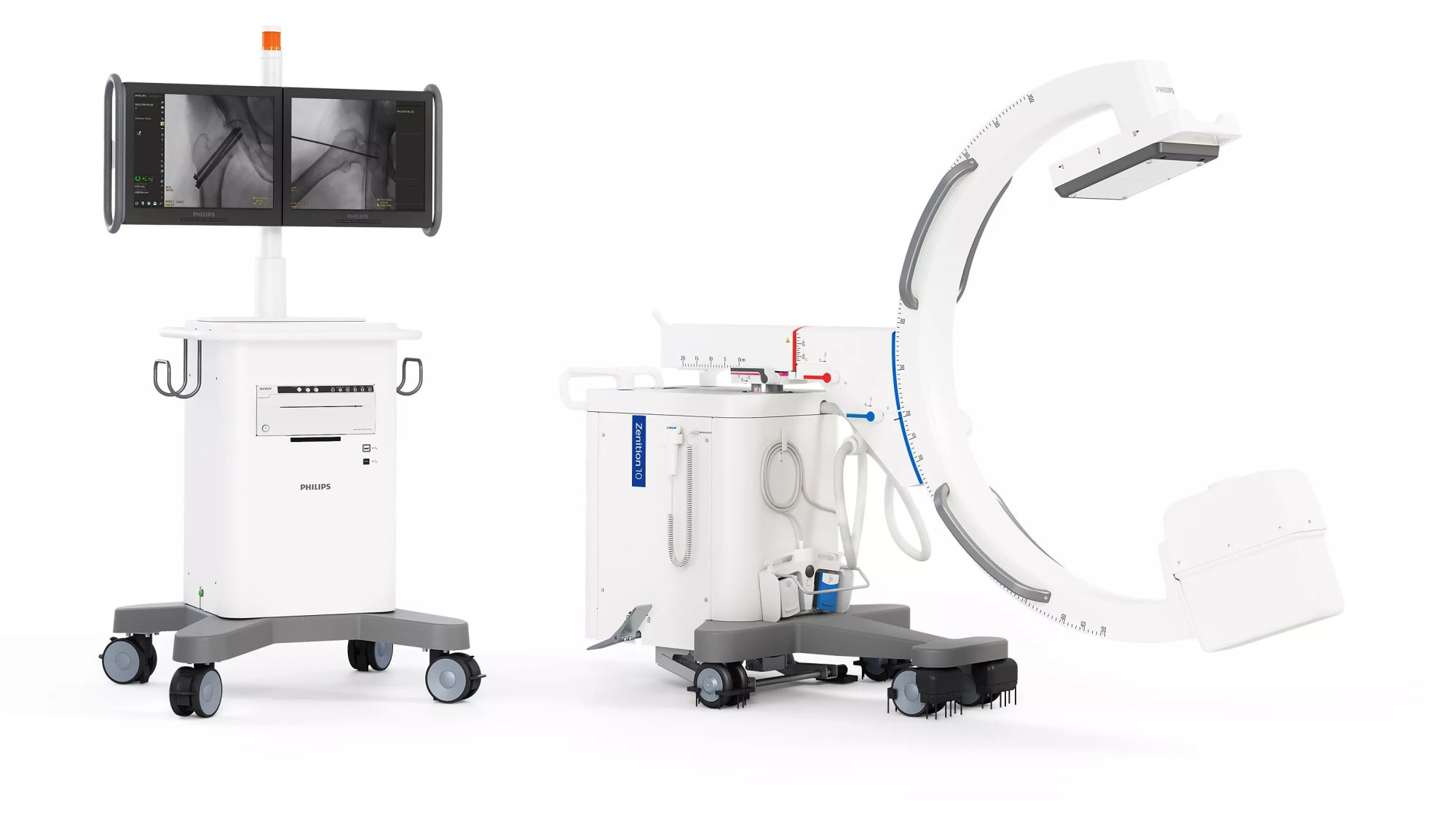

Philips Zenition 10 — мобильная рентгеноскопическая система типа С-дуга с плоскопанельным детектором, построенная на платформе Philips Image Guided Therapy Mobile C-arm System 1000. Компактный плоскопанельный детектор на основе аморфного кремния и сцинтиллятора из йодида цезия обеспечивает высокую детализацию изображения и высокую дозовую эффективность при проведении широкого спектра хирургических вмешательств. Система поддерживает работу в ортопедии, травматологии, хирургии позвоночника, абдоминальной хирургии, сосудистых и урологических вмешательствах, а также в процедурах лечения боли, что подтверждается официальными материалами производителя.

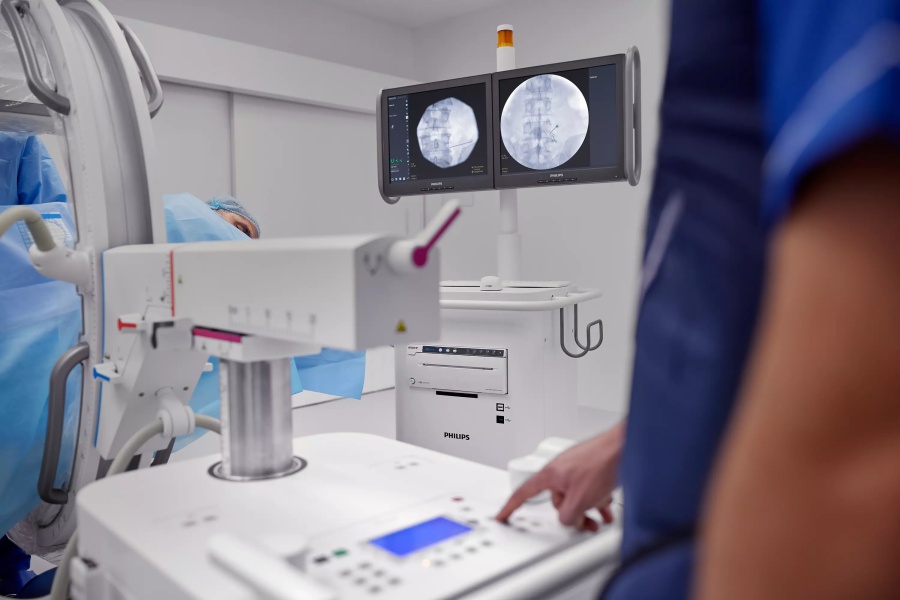

Интеллектуальный рабочий процесс Unify workflow с визуальными подсказками ClearGuide и цветовой маркировкой на С-дуге упрощает позиционирование и ускоряет обучение персонала. Две диагностические 19-дюймовые LCD-панели мобильной станции наблюдения, встроенные DICOM-сервисы и беспроводное подключение к RIS/HIS позволяют интегрировать Philips Zenition 10 в существующую ИТ-инфраструктуру учреждения и выстраивать стандартизированные протоколы рентгеноскопических исследований. Набор клинических расширений (сосудистый, педиатрический, для процедур лечения боли) и опции, такие как встроенный лазер для беслучевого позиционирования, поддерживают выполнение сложных случаев при сохранении контроля дозы и стабильного качества изображений
Особенности
- Плоскопанельный детектор на основе аморфного кремния с йодидом цезия, оптимизированный для интраоперационной рентгеноскопии с высоким пространственным разрешением и дозовой эффективностью.
- Интеллектуальный пакет DoseWise с набором низкодозовых режимов, автоматическими программами экспозиции и функциями контроля дозы по процедуре.
- Программные технологии BodySmart и MetalSmart для автоматического позиционирования анатомии и подавления артефактов от металлических имплантов в ортопедии и травматологии.

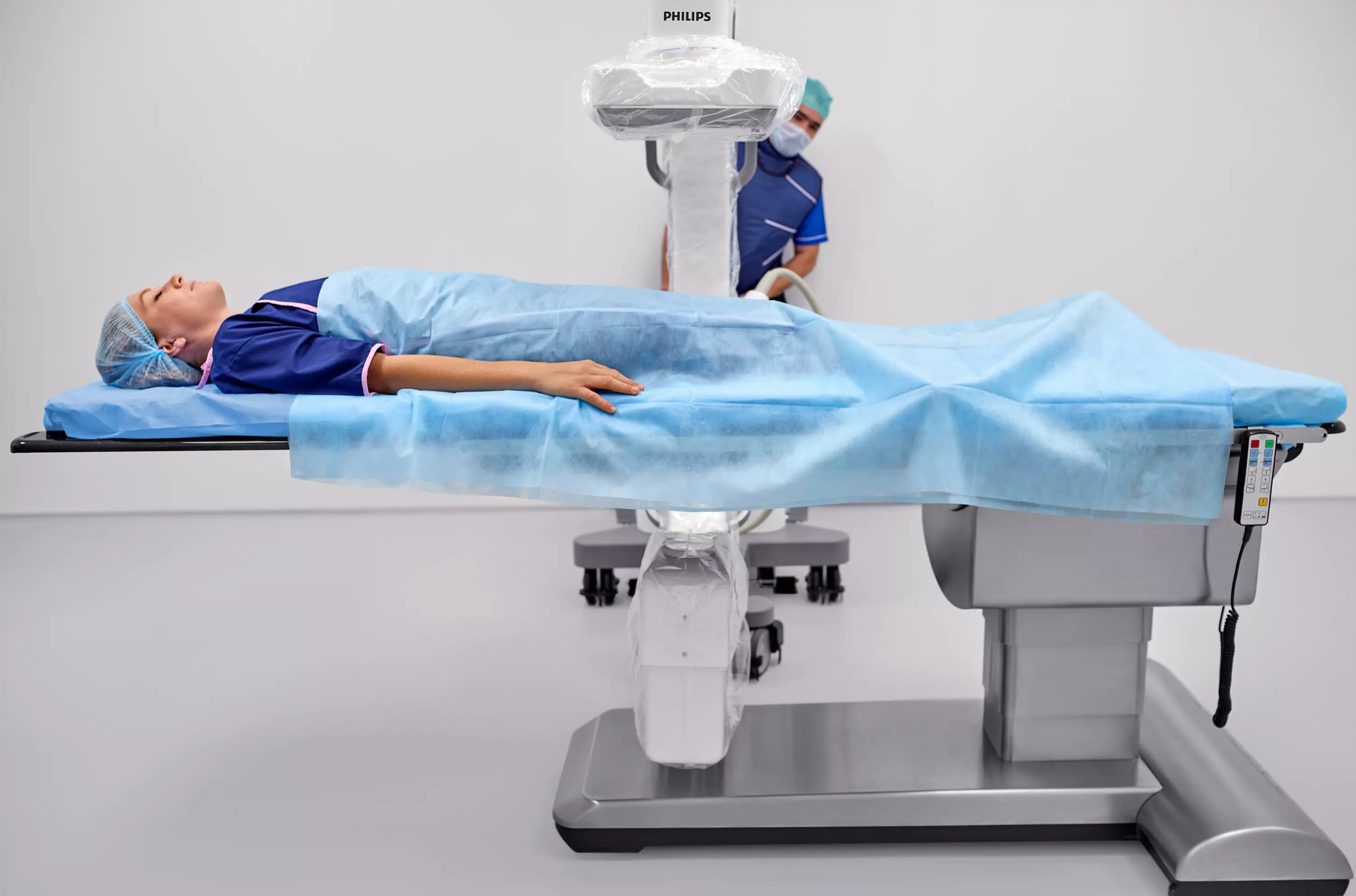

- Удобная геометрия С-дуги: большое свободное пространство и глубина С-дуги, моторизованная регулировка высоты и параллельное перемещение вдоль операционного стола.

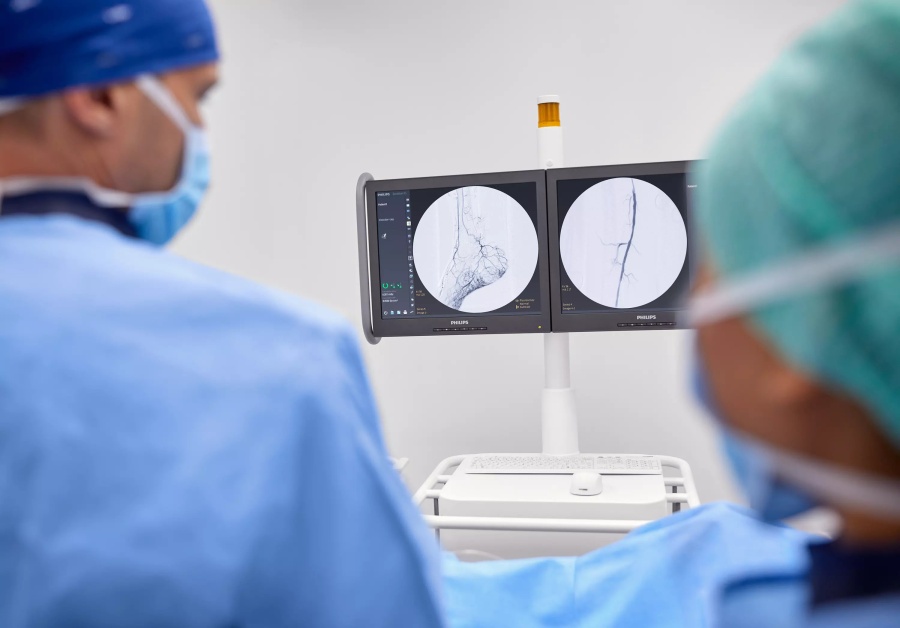

- Две 19″ диагностические LCD-панели мобильной станции с DICOM GSDF-калибровкой, обеспечивающие стабильное отображение клинических изображений в операционной.
- Интегрированные DICOM-сервисы (Store, Print, MWL, MPPS, Dose SR) и поддержка IHE Scheduled Workflow для работы в составе цифрового контура ЛПУ.
- Поддержка беспроводной передачи данных (Wi-Fi IEEE 802.11 b/g/n) для интеграции с PACS/RIS/HIS и снижения количества кабелей в операционной.
- Набор клинических расширений: сосудистый модуль (DSA, Trace, Roadmap, SmartMask), модуль для процедур лечения боли и педиатрический режим с низкодозовыми протоколами.
- Интегрированный лазер в корпусе детектора для точного позиционирования С-дуги без использования излучения.
- Моноблочный высокочастотный генератор с фиксированным анодом и оптимизированным теплоотводом для стабильной работы при рутинных хирургических и интервенционных процедурах.
Технические характеристики
| Производитель | Philips Healthcare |
| Модель | Zenition 10 |
| Страна бренда | Нидерланды |
| Тип системы | Мобильная рентгеноскопическая система типа С-дуга с плоскопанельным детектором |
| Класс оборудования | Система флюороскопическая рентгеновская общего назначения, передвижная, цифровая |
| Тип плоскопанельного детектора | Аморфный кремниевый детектор (a-Si) с сцинтиллятором CsI |
| Поле обзора детектора | 20 × 20 см (7,9″) |
| Матрица детектора | 1024 × 1024 пикселей, шаг пикселя 200 мкм |
| Динамический диапазон / АЦП | Динамический диапазон 81 дБ, 16-битное преобразование |
| Свободное пространство в С-дуге | ≈767 мм |
| Глубина С-дуги | ≈730 мм (при измерении с дистанционной вставкой) |
| Номинальное расстояние источник–детектор (SID) | 1000 мм |
| Габариты C-стойки (Ш×В×Г) | ≈850 × 1640 × 2138 мм |
| Габариты мобильной станции наблюдения (Ш×В×Г) | ≈830 × 1830 × 830 мм |
| Вес | C-стойка до 330 кг; мобильная станция наблюдения 160 кг |
| Мониторная система | Два 19″ цветных LCD-монитора, разрешение 1280 × 1024, DICOM GSDF |
| Рентгеновский генератор | Моноблочный высокочастотный генератор, максимальная мощность 2,1 кВт, частота 40 кГц |
| Диапазон напряжений (пульсовая рентгеноскопия) | От 40 до 110 кВ |
| Реализуемые режимы экспозиции | Низкодозовая и стандартная рентгеноскопия, FluoTap, экспозиционные серии, одиночный снимок |
| Интерфейсы и подключение | 2×DVI (опция), USB 2.0/3.0, Ethernet, Wi-Fi IEEE 802.11 b/g/n, DICOM Store/Print, MWL, MPPS, Dose SR |
| Питание | Питание от сети переменного тока через встроенный блок питания (точные требования указаны в официальной спецификации Philips) |
| Код ОКПД2 | 26.60.11.112 — Аппараты рентгеновские флюороскопические и флюорографические |
| Код КТРУ | 26.60.11.112-00000038 — Система флюороскопическая рентгеновская общего назначения передвижная, цифровая |
Режимы сканирования
| Режим | Описание |
| Низкодозовая рентгеноскопия | Импульсная рентгеноскопия с пониженной дозой для базовых манипуляций и позиционирования при сохранении диагностической информативности. |
| Стандартная рентгеноскопия | Режим с балансом между качеством изображения и дозовой нагрузкой для большинства рутинных вмешательств. |
| FluoTap | Кратковременный импульсный режим для быстрого контроля положения инструмента или импланта без длительной рентгеноскопии. |
| Exposure run | Серийная экспозиция для получения последовательности высококачественных кадров при динамических исследованиях. |
| Single shot | Одиночный снимок с максимальной резкостью для документирования итогового положения конструкций или контрастирования. |
| Цифровая субтракционная ангиография (DSA) | Режим вычитания фона для визуализации сосудов при контрастных исследованиях в рамках сосудистого расширения. |
| Trace | Отображение максимальной опацизации контрастного вещества в реальном времени для оценки хода сосуда. |
| CO₂-режим | Поддержка визуализации сосудов с применением углекислого газа (CO₂) в субтракционном и трассирующем режимах. |
| Roadmap | «Дорожная карта» для катетерных и проводниковых процедур, формируемая на основе контрастных серий с возможностью повторного использования маски. |
| Педиатрический режим | Специализированные протоколы с низкими дозами облучения и возможностью работы без антирассеивующей решётки для пациентов детского возраста. |
Условия гарантии и сервисное обслуживание
- Гарантийное обслуживание системы Philips Zenition 10 в соответствии с условиями производителя и договором поставки.
- Пусконаладочные работы, ввод в эксплуатацию и проверка работоспособности всех узлов мобильной С-дуги и станции наблюдения.
- Обучение клинического и инженерного персонала основам работы, переключению режимов и базовым процедурам контроля качества.
- Плановое сервисное обслуживание с регламентными проверками геометрии, параметров излучения и состояния плоскопанельного детектора.
- Оперативная техническая поддержка и возможность удалённой диагностики через фирменные сервисные инструменты Philips Support Connect.
- Поставка оригинальных запасных частей и расходных материалов в рамках сервисных соглашений.
- Варианты расширенных сервисных программ с фиксированным объёмом работ и приоритетным выездом инженеров.
