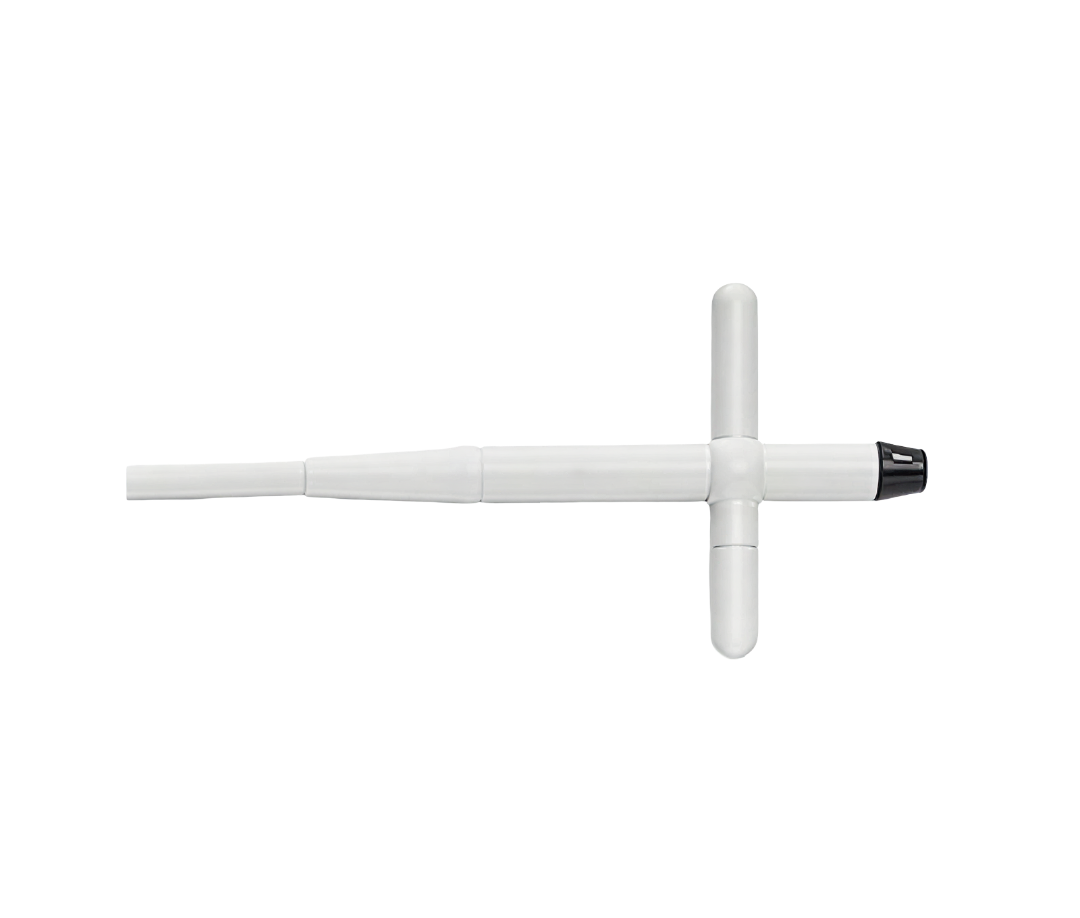

Карандашный датчик Philips D5cwc CW — 5 МГц, непрерывноволновой допплер для кардиологии
Описание Philips D5cwc CW
Philips D5cwc предназначен для задач, где критична точность скоростных измерений и оценка градиентов. Непрерывноволновая технология исключает алиасинг, позволяя регистрировать высокие скорости без ограничений, свойственных PW. Частота 5 МГц обеспечивает чистый спектральный сигнал на умеренных глубинах, повышая разборчивость огибающей. Узконаправленная апертура упрощает выравнивание луча с осью потока, а эргономичная рукоять и гибкий кабель повышают комфорт при длительных ТТЭ-сессиях. Датчик интегрируется с кардиологическими платформами Philips, поддерживает спектральный CW с аудиосопровождением и стандартными измерениями в протоколе обследования.
«Узконаправленный CW-луч 5 МГц обеспечивает чистый спектр и точные градиенты потока при трансторакальной эхокардиографии.»
Особенности
- CW Doppler — регистрация высоких скоростей без алиасинга для точных гемодинамических расчётов.
- 5 МГц — чистый спектр на умеренных глубинах, высокая чувствительность к быстрым потокам.
- Двухкристальная конструкция (TX/RX) — направленный луч и высокий SNR.
- Неформирующий 2D датчик — быстрый поиск оптимального акустического окна.
- Эргономика — компактная головка, лёгкая рукоять, гибкий кабель.
- Совместимость — платформы Philips EPIQ, Affiniti, CX50 и др. (по типу коннектора и лицензиям).
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | Карандашный (pencil), непрерывноволновой допплер (CW); 2D-изображение не формирует |
| Частота | 5 МГц направленный CW-луч |
| Конструкция | 2 пьезоэлемента (передающий и приёмный) |
| Режимы | Только CW (спектральный); B/M/CFM/PW отсутствуют |
| Назначение | Кардиология, ТТЭ — регистрация высокоскоростных потоков, расчёт скоростей и градиентов |
| Геометрия луча | Узконаправленный CW-луч для точного наведения по акустическому окну |
| Совместимые системы | Philips EPIQ / Affiniti / CX50 / др. (уточняется по коннектору и установленным опциям) |
| Длина кабеля | Ориентировочно ≈ 2.0–2.5 м |
| Вес | Лёгкий класс; примерно ≈ 0.2–0.3 кг (точно — по паспорту поставки) |
| Габариты (Ш×В×Г) | Компактная головка и рукоять; детальные размеры — в эксплуатационной документации |
| Очистка/дезинфекция | Совместим со стандартными средствами очистки и HLD; перечень — по РУ |
| Код КТРУ (рекомендуемый) | 26.60.12.110-000000** — «Датчик ультразвуковой медицинский диагностический». Финальная привязка — по ТЗ и РУ |
Область применения
- Кардиология (ТТЭ): точная регистрация высоких скоростей кровотока в спектральном CW-режиме.
- Динамическое наблюдение/стресс-эхо — стабильный спектр при нагрузочных тестах (по протоколам ЛПУ).
- Критические состояния — экспресс-оценка гемодинамики при ограниченных акустических окнах.
Комплектация
- Карандашный датчик Philips D5cwc CW с кабелем и коннектором — 1 шт.
- Эксплуатационная документация/паспорт — 1 комплект.
- Средства ухода/защитные чехлы — по спецификации поставки.
- Транспортировочный футляр/кейс — при наличии в поставке.
Техническая документация
Вся документация предоставляется в комплекте с аппаратом или по запросу в электронном формате.
