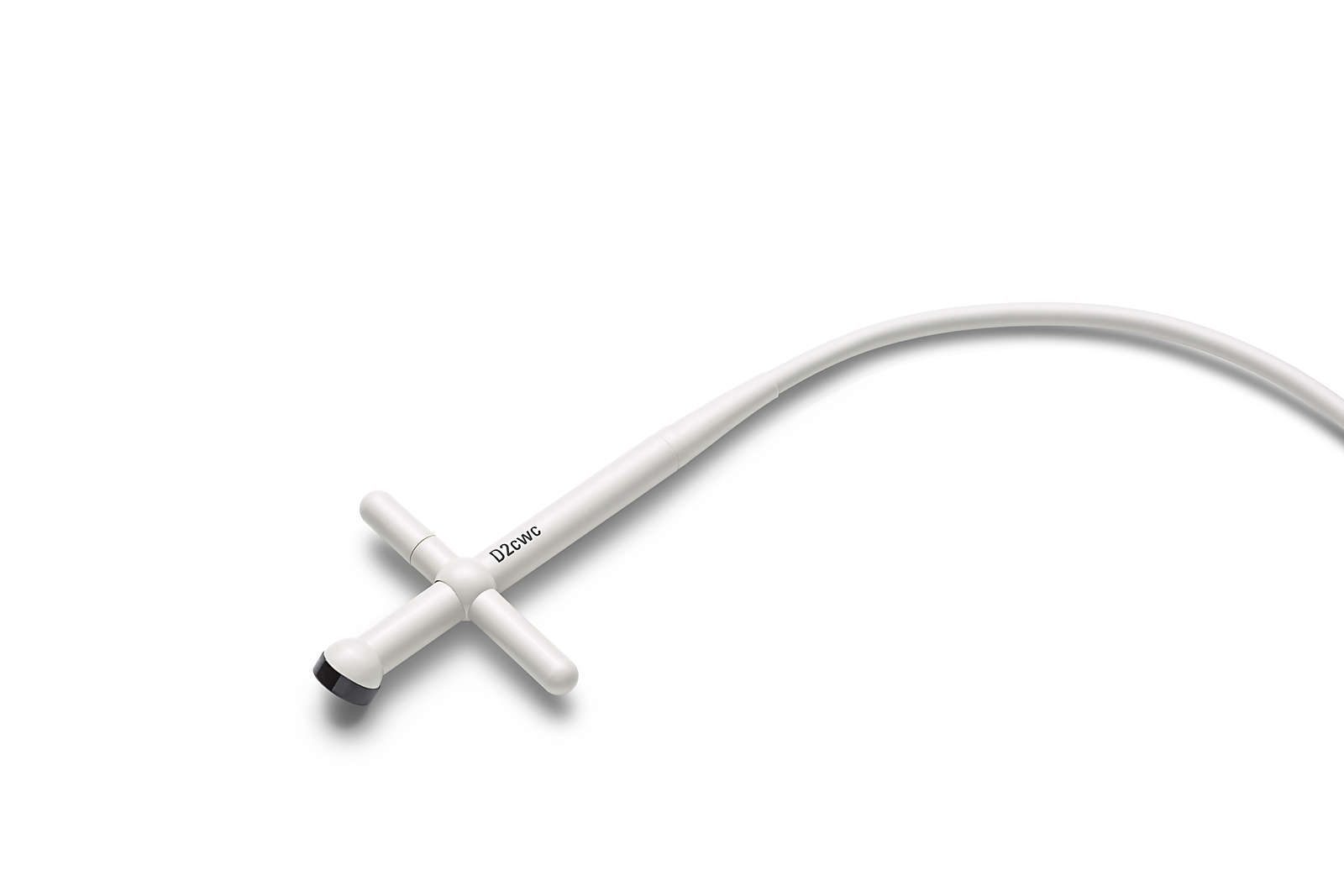

Карандашный датчик Philips D2cwc CW — 2 МГц, непрерывноволновой допплер для кардиологии
Описание Philips D2cwc CW
Philips D2cwc CW создан как «золотой стандарт» для задач, где критичны точные допплеровские измерения максимальных скоростей и градиентов. Непрерывноволновая схема исключает ограничения по частоте дискретизации, характерные для PW, и позволяет регистрировать быстрые потоки без алиасинга. Узконаправленная апертура помогает сонастроить луч с осью потока, а компактный корпус и лёгкая эргономика упрощают позиционирование в парастернальных и верхушечных окнах. Датчик интегрируется с кардиологическими платформами Philips, поддерживает спектральный CW с визуализацией огибающей, аудиосопровождение и сохранение измерений в стандартном протоколе обследования.
«Узконаправленный CW-луч на 2 МГц обеспечивает устойчивую регистрацию высоких скоростей и точных градиентов при трансторакальной эхокардиографии.»
Особенности
- CW Doppler (непрерывноволновой) — регистрация высоких скоростей без алиасинга, точные градиенты.
- 2 МГц — оптимальный баланс глубины проникновения и устойчивости спектра для взрослых пациентов.
- Двухкристальная конструкция (TX/RX) — направленный луч и высокий SNR.
- Неформирующий 2D датчик — быстрый поиск акустического окна и точное выравнивание с осью потока.
- Эргономика — компактная головка, удобная рукоять, гибкий кабель для длительных сессий ТТЭ.
- Совместимость — платформы Philips EPIQ, Affiniti, CX50, а также ряд систем предыдущих поколений (по версии коннектора и лицензиям).
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | Карандашный (pencil), непрерывноволновой допплер (CW), не формирует 2D-изображение |
| Частота | 2 МГц направленный CW-луч |
| Количество элементов | 2 пьезоэлемента (передающий и приёмный) |
| Режимы | Только CW (спектральный); B/M/CFM/PW отсутствуют |
| Назначение | Кардиология, ТТЭ: регистрация высокоскоростных потоков и расчёт градиентов/скоростей |
| Поле/геометрия | Узконаправленный CW-луч, точное наведение по акустическому окну |
| Совместимые системы | Philips EPIQ / Affiniti / CX50 / др. (уточняется по типу коннектора и установленным опциям) |
| Длина кабеля | Ориентировочно ≈ 2.0–2.5 м (в зависимости от ревизии) |
| Вес | Лёгкий класс; примерно ≈ 0.2–0.3 кг (точно — по паспорту поставки) |
| Габариты (Ш×В×Г) | Компактная головка; детальные размеры — согласно эксплуатационной документации |
| Очистка/дезинфекция | Совместим со стандартными средствами очистки и высокоуровневой дезинфекции; перечень — по РУ |
| Код КТРУ (рекомендуемый) | 26.60.12.110-000000** — «Датчик ультразвуковой медицинский диагностический». Финальная привязка — по ТЗ и РУ |
Область применения
- Кардиология (ТТЭ): оценка высокоскоростных кровотоков и расчёт градиентов в спектральном CW-режиме.
- Стресс-эхо и динамическое наблюдение — регистрация скоростей при нагрузочных тестах (по протоколам ЛПУ).
- Критические состояния/ОРИТ — быстрая допплер-оценка при ограниченных акустических окнах.
Комплектация
- Карандашный датчик Philips D2cwc CW с кабелем и коннектором — 1 шт.
- Эксплуатационная документация/паспорт — 1 комплект.
- Защитные чехлы/средства ухода — по спецификации поставки.
- Транспортировочный футляр/кейс — при наличии в поставке.
Техническая документация
Вся документация предоставляется в комплекте с аппаратом или по запросу в электронном формате.
Подобрать необходимую комплектацию, узнать цену и запросить коммерческое предложение на Philips D2cwc CW вы можете в компании «АСК Медикал групп» по телефону: 8 (800) 550-25-59 или направив запрос на электронную почту: info@askmg.ru.
