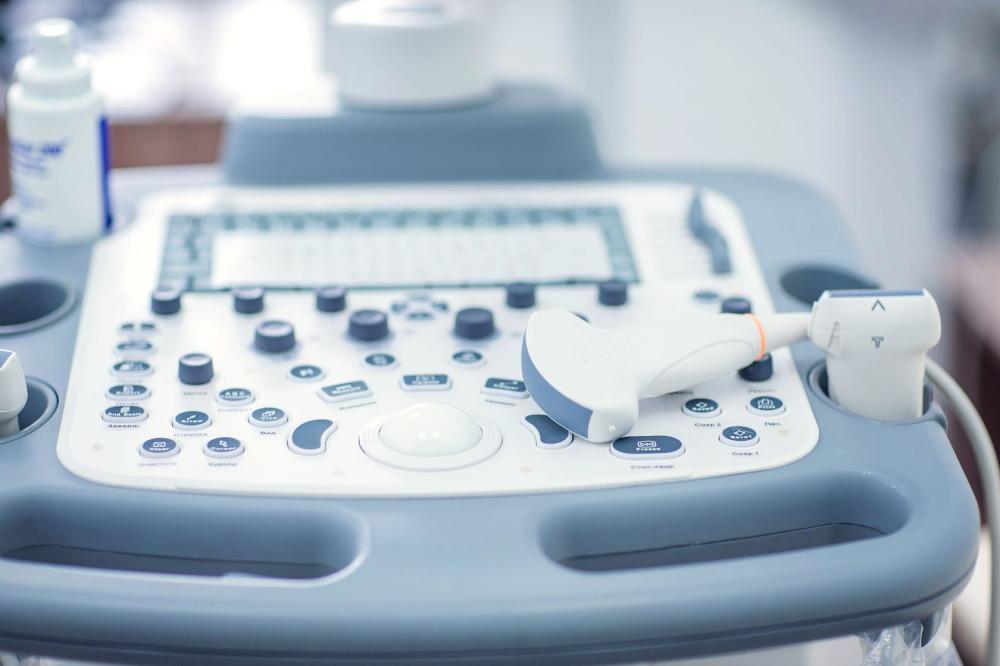

Диагностика и ремонт ультразвуковых диагностических систем (датчиков УЗИ)

Выполняем ремонт ультразвукового аппарата в плановом и срочном порядке:

• При плановых ремонтных работах заранее выбираем дату приезда инженера, диагностируем и ремонтируем устройства. Такой вариант сотрудничества подходит, если нет срочной необходимости восстановить работу аппарата. Ремонт выполняется в короткий срок, независимо от сложности поломки.
• Если произошла серьезная поломка, и вам нужно максимально быстро ее блокировать, восстановить функционал аппарата УЗИ, то специалисты готовы приехать срочно. По предварительному согласованию – во внерабочее время, в праздничные или выходные дни.

Ремонт УЗИ датчиков

Ухудшилось качество изображения, появились механические повреждения?  Выполним все ремонтные работы ультразвуковых датчиков.Многие сервисные центры считают, что если УЗИ датчик вышел из строя, его ремонт становится невозможным и рекомендуют покупать новый. Мы уверенно можем сказать, что покупки дорогого оборудования можно избежать, если обратиться к нам и отремонтировать ультразвуковой датчик.

Основные неисправности датчиков, устраняемые нашими специалистами:



• Износ, повреждение либо отслоение рабочей поверхности (акустической линзы) датчика;
• Выход из строя рабочих элементов (кристаллов) датчика;
• Износ, повреждение кабеля датчика:
• Повреждения, сколы корпуса датчика и коннектора


Список ремонтных работ

Ремонт всех видов диагностических 2D датчиков:

• акустической линзы;
• кристаллов УЗИ датчика;
• кабеля и защитной манжеты;
• корпуса датчика УЗИ.

Ремонт 3D / 4D (Live-3D) и матричных 4D датчиков:

• восстановление герметичности колпака (и установка оригинальных колпаков);
• заправка 3D датчиков;
• кабеля и защитной манжеты;
• ремонт 3D платформы, замена троса, мотора.

Ремонт чреспищеводных ТEE датчиков:

• Восстановление герметичности датчика;
• Ремонт тяг и механизмов управления изгибаемой частью чреспищеводного датчика;
• Оболочка и линза, блок пьезоэлементов, рубашка вводимой части;
• Коннекторы, инструментальные каналы, электроника.

Ремонт УЗИ датчиков

Ультразвуковые датчики для УЗИ-аппаратов различаются по форме и назначению, но, за исключением 3D/4D датчиков, их строение и основные причины выхода из строя — схожи. Ниже приведены основные составные части УЗ-датчика и их неисправности:

Блок пьезоэлементов

Главный элемент ультразвукового сенсора — устройство, которое принимает и излучает ультразвуковые сигналы. Состоит из множественных кристаллических пьезоэлементов, представляющих собой блок различной формы, в зависимости от типа датчика, в последнее время появляются УЗИ-датчики с монокристаллическими блоками. Основные проблемы возникают при частичном выходе из строя пьезоэлементов по причине выработки ресурса, либо при механическом повреждении вследствие серьезного износа защитной акустической линзы или сильного удара. Проблема решается путем полной замены блока и акустической линзы.

Акустическая линза

Акустическая линза — часть датчика, которая непосредственно взаимодействует с пациентом. Выполняет две функции — обеспечивает прием/передачу ультразвуковых волн и функцию защиты блока пьезоэлементов датчика. Представляет собой покрытие рабочей поверхности УЗ-датчика, похожее на резину. Проблемы, возникающие в этой части датчика — износ линзы из-за постоянного контакта с кожей пациента, порезы, воздушные пузыри, отслоения, бывает, что линза полностью отрывается. Наши специалисты имеют большой опыт замены акустических линз и могут произвести замену линзы практически на любом из датчиков с гарантией 12 месяцев.

Корпус датчика УЗИ

Изготовлен из пластика и состоит из головки датчика узи, той части, где расположены блок пьезоэлементов и акустическая линза, и рукоятки для удобного использования датчика. Повреждения корпуса образуются чаще всего в тех местах, где пластик наиболее тонкий — углы и края корпуса в области головки датчика, через которые внутрь датчика могут попасть средства для обработки и дезинфекции датчика и ультразвуковой гель. Если вовремя не произвести ремонт или замену корпуса, это может привести к отслоению акустической линзы или выходу из строя блока пьезоэлементов.

Коннектор датчика

Необходим для подключения датчика непосредственно к аппарату УЗИ. Проблемы, возникающие с этой частью УЗ-датчика — повреждение или выгорание металлических контактов в следствии частого переключения датчиков (например в портативных УЗИ-аппаратах), а также из-за неправильной эксплуатации. В зависимости от вида и причины неисправности мы производим либо ремонт коннектора, либо полную замену.

Кабель УЗ-датчика

Кабель, соединяющий блок пьезоэлементов в головке датчика и коннектор для подключения к УЗИ-аппарату. Внешняя оболочка изготовлена из мягкой резины для удобства эксплуатации, которая со временем теряет свои свойства, становится жесткой и повреждается в местах выхода кабеля из корпуса датчика или корпуса коннектора. Проблема решается заменой кабеля.

Колпак 3D/4D датчика

В объемных 3D/4D датчиках УЗИ роль акустической линзы выполняет специальная камера из пластика в виде полусферы (“колпак”), в которой содержится рабочая жидкость (масло), необходимая для приема/передачи ультразвуковых сигналов от блока пьезоэлементов. Основные проблемы, возникающие в процессе эксплуатации такого датчика — разгерметизация данной камеры вследствие появления трещин или отслоений, вытекание рабочей жидкости. Мы производим замену рабочей жидкости и при необходимости замену колпака.

ТЕЕ-датчик, чреспищеводный датчик УЗИ.

Чреспищеводный датчик, используемый в эхокардиографии, внешне очень похожий на гибкий эндоскоп, часто требует ремонта. Основные неисправности, случающиеся с таким датчиком, перечислены выше. Ремонт такого датчика — это довольно сложная работа, но наши специалисты комплексно и качественно с ней справляются.
