Ангиографическая система GE Healthcare Allia IGS 5 для эндоваскулярной хирургии и интервенционной радиологии
Описание ангиографической системы GE Healthcare Allia IGS 5

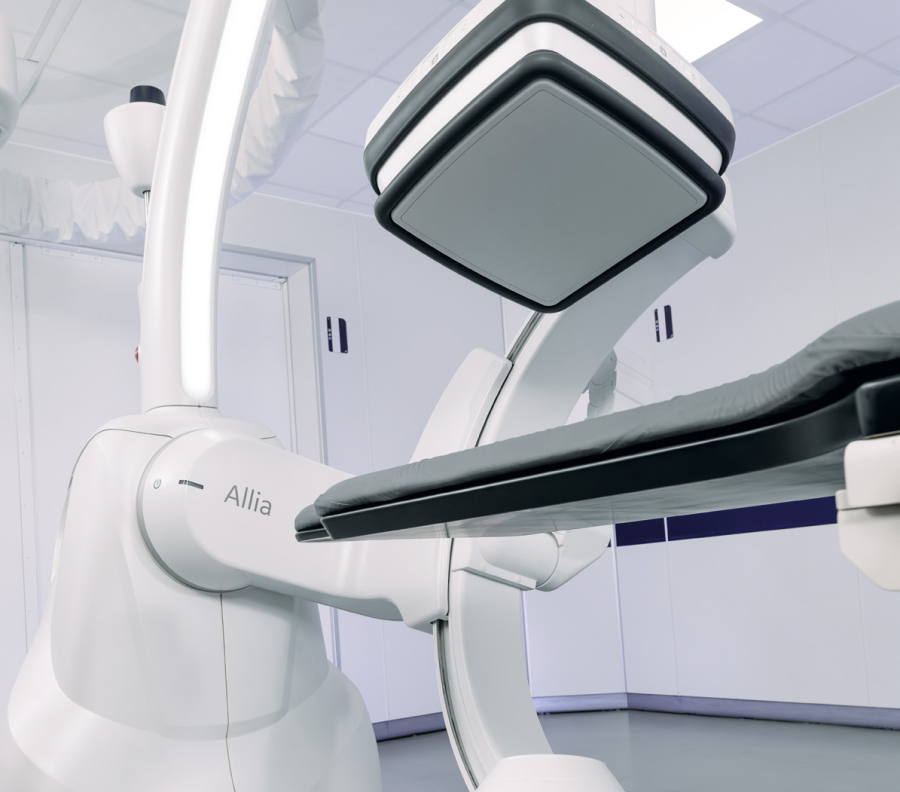

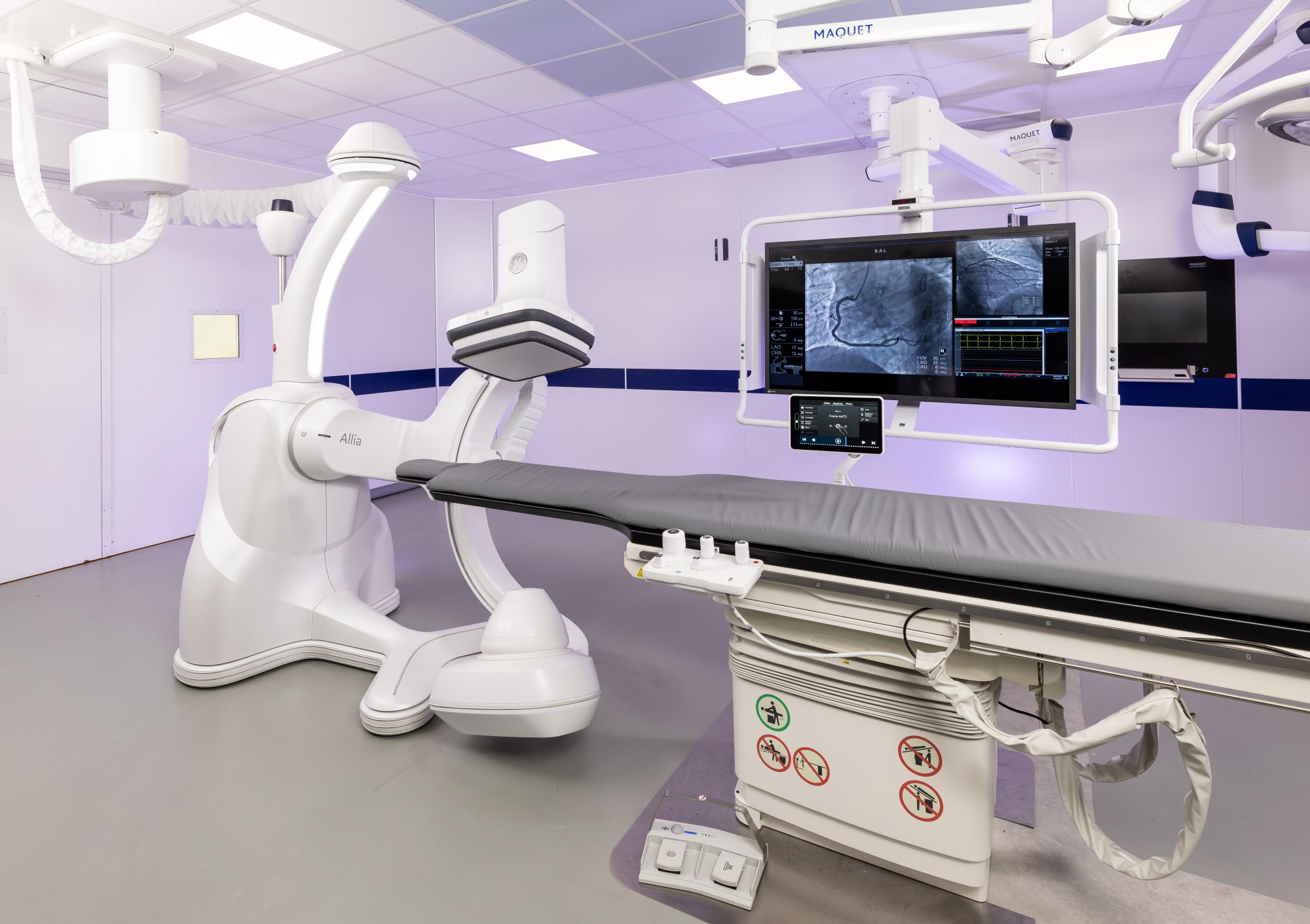

Ангиографическая система GE Healthcare Allia IGS 5 относится к последнему поколению стационарных рентгенохирургических комплексов для гибридных операционных и ангиографических залов. Напольная L-стойка с трёхосевой С-дугой, большим ходом по продольной оси стола и глубокой дугой обеспечивает свободный доступ к пациенту, удобное позиционирование при коронарных, периферических и структурных вмешательствах. Цифровой плоскопанельный детектор Revolution в конфигурациях 20,5×20,5 и 31×31 см обеспечивает высокое пространственное разрешение и равномерность поля при исследованиях сердца, сосудов головного мозга, брюшной аорты и периферического русла. Интеллектуальная цепочка AutoRight автоматически подстраивает параметры экспозиции в реальном времени, поддерживая стабильное качество изображения при контроле лучевой нагрузки для пациента и персонала.

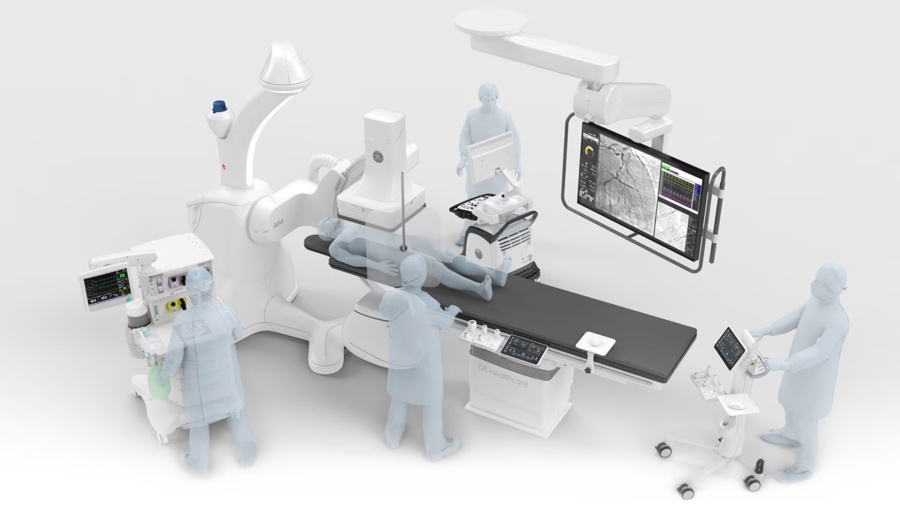

Система Allia IGS 5 поддерживает широкий спектр режимов визуализации: низкодозную флюороскопию, цифровую субтракционную ангиографию, 3D-ангиографию и конусно-лучевую КТ для интраоперационного контроля результатов. Платформа ASSIST интегрирует данные КТ, МРТ и УЗИ, обеспечивает навигацию по сосудам и органам в реальном времени и повышает точность позиционирования оборудования при сложных эндоваскулярных вмешательствах. Персонализируемое рабочее место с большим потолочным монитором, вспомогательными экранами и единым эргономичным пультом управления сокращает время на рутинные операции, поддерживает стандартизацию протоколов и упрощает интеграцию комплекса в существующие ИТ-системы ЛПУ.
Особенности
- Стационарная ангиографическая система с напольной L-стойкой и трёхосевой С-дугой для гибкого позиционирования при коронарных, периферических и структурных вмешательствах.
- Цифровой плоскопанельный детектор Revolution с квадратным полем 20,5×20,5 или 31×31 см для высокодетализированной визуализации сердца и сосудов по всему полю обзора.
- ИИ-цепочка AutoRight с автоматической оптимизацией до нескольких параметров экспозиции в реальном времени для баланса между дозой и качеством изображения.
- Расширенные 3D-возможности: конусно-лучевая КТ, 3D-ангиография и специализированные режимы визуализации стентов и сложной сосудистой анатомии.
- Набор ASSIST-инструментов (Liver/Embo/Vessel и др.) для интеграции данных КТ/МРТ/УЗИ, планирования и навигации при эндоваскулярных вмешательствах.
- Большой потолочный монитор диагональю 55″ с двумя резервными 19″ мониторами и расширенной конфигурацией экранов в операторской.
- Высокочастотный генератор мощностью до 100 кВт с широким диапазоном напряжений и скоростей кадров для коронарных и периферических исследований.
- Стол Omega V с продольным ходом и высоким предельно допустимым весом пациента для работы с пациентами разного профиля и сложными доступами.
- Полноценная поддержка стандартов DICOM, интеграция с PACS/RIS и рабочими станциями AW для обработки 2D/3D-изображений.
- Оптимизация энергопотребления и возможность модернизации/рефурбишинга систем с 31-см детектором в рамках экологически ориентированных программ производителя.
Технические характеристики
| Производитель | GE HealthCare |
| Страна производства | Франция (GE Medical Systems SCS, в составе GE HealthCare) |
| Модель | Allia IGS 5 (конфигурации IGS 520 / IGS 530) |
| Тип / класс системы | Стационарная ангиографическая рентгеновская система для интервенционной кардиологии и радиологии, с цифровым плоскопанельным детектором |
| Клиническое назначение | Коронарные и периферические вмешательства, структурная кардиология, нейроинтервенции, онкоинтервенции, гибридные операции |
| Конфигурация рентгеновской стойки / С-дуги | Напольная L-стойка с трёхосевой С-дугой, глубокая С-дуга с увеличенным вылетом для работы вокруг стола |
| Диапазоны ангуляции С-дуги | RAO/LAO примерно от −117° до +105°, кранио/каудальные наклоны примерно от −50° до +45° (по проектной документации GE) |
| Тип детектора | Твердотельный плоскопанельный цифровой детектор Revolution |
| Размер детектора (IGS 520) | Около 20,5 × 20,5 см, квадратное поле обзора |
| Размер детектора (IGS 530) | Около 31 × 31 см, квадратное поле обзора |
| Режимы визуализации | Флюороскопия, цифровая субтракционная ангиография (DSA), 2D-ангиография, 3D-ангиография, конусно-лучевая КТ (3D-КЛКТ) |
| Скорость кадров | Типично от 3,75 до 30 кадров/с в зависимости от режима и протокола |
| Рентгеновский генератор | Высокочастотный генератор мощностью до 100 кВт |
| Диапазон напряжения на трубке | Около 40–125 кВ (в зависимости от режима и протокола) |
| Максимальный ток трубки | До 1000 мА (по технической документации) |
| Фокусные пятна | Двойное фокусное пятно, типично 0,6 / 1,0 (по данным производителя) |
| Расстояние источник–детектор (SID) | Около 85–119 см (по данным технического описания) |
| Глубина погружения С-дуги | Порядка 107 см, с охватом зоны визуализации по длине стола до ~127 см |
| Стол пациента | Стол Omega V с продольным ходом и возможностью использования при коронарных, периферических и структурных вмешательствах |
| Максимальный вес пациента | Около 204 кг (номинально допустимая масса пациента) |
| Максимальная нагрузка на стол | Около 304 кг (предельная нагрузка на деку стола по данным производителя) |
| Длина и ширина деки стола | Длина порядка 300 см, ширина порядка 67 см (в зависимости от конфигурации стола) |
| Мониторная система в процедурной | Один большой потолочный монитор (LDM) диагональю около 55″ и два резервных 19″ монитора (live/reference) |
| Мониторная система в операторской | До 7 мониторов (экраны системы IGS, рабочей станции AW и гемодинамического мониторинга) |
| Поддерживаемые навигационные решения | Решения семейства ASSIST (например, Vessel ASSIST, Embo ASSIST, Liver ASSIST и др.) в зависимости от поставляемой конфигурации |
| Поддержка 3D-обработки | Интеграция с рабочими станциями AW для реконструкции 3D-ангиографии и конусно-лучевой КТ, включая алгоритмы глубокого обучения для улучшения качества КЛКТ (опции по конфигурации) |
| Интерфейсы и протоколы | Сетевой интерфейс Ethernet, поддержка стандартов DICOM (Storage, Print, Worklist, Dose Report и др.) для интеграции с PACS/RIS |
| Сетевое напряжение / частота | Трёхфазное питание 380/400/415/480 В ±10 %, 50/60 Гц (по проектной документации GE) |
| Потребляемая мощность (пиковая) | До 150 кВА (кратковременная нагрузка при импульсных режимах) |
| Потребляемая мощность (длительная) | Около 18 кВА (длительная эксплуатационная нагрузка) |
| Минимальный номинал вводного автомата | Не менее 100 А по трёхфазной линии (с учётом рекомендаций производителя) |
| Вес | Уточняется по ТЗ и проектной документации производителя для конкретной конфигурации |
| Габариты (Ш×В×Г) | Уточняются по плану помещения и проектным чертежам (зависят от компоновки оборудования и столов) |
| Код КТРУ | 26.60.11.113-00000059 — система рентгеновская ангиографическая стационарная, цифровая (окончательно — по ТЗ и действующему РУ) |
| Код ОКПД2 | 26.60.11.113 — аппаратура рентгеновская для медицинских целей |
Режимы работы и визуализации
- Низкодозная флюороскопия для длительных эндоваскулярных процедур с возможностью настройки протоколов по типу вмешательства.
- Цифровая субтракционная ангиография (DSA) для визуализации коронарных, периферических и цереброваскулярных сосудов.
- Серийная рентгенография с различными скоростями кадров для функциональных и динамических исследований.
- 3D-ангиография и конусно-лучевая КТ для интраоперационного контроля результатов, оценки положения имплантов и объёма эмболизации.
- Специализированные режимы визуализации стентов и мелких сосудов с повышенной контрастностью без существенного увеличения дозы.

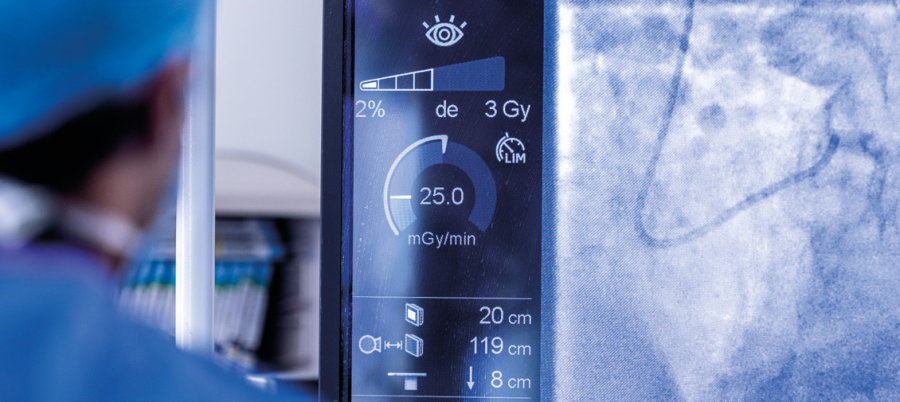

- Интерактивный «кокпит» управления качеством изображения и дозой с визуальной индикацией параметров на рабочем месте врача.
Интеграция и программные опции
- Полная поддержка стандартов DICOM для передачи изображений и протоколов дозы в PACS, архивы и внешние системы анализа.
- Интеграция с рабочими станциями AW для 2D/3D-постобработки, планирования и документирования сложных вмешательств.
- ASSIST-приложения для навигации (Vessel/Liver/Embo и др.) с возможностью совмещения данных КТ, МРТ и УЗИ в реальном времени.
- Опции конусно-лучевой КТ и усовершенствованные алгоритмы реконструкции на основе глубокого обучения для повышения информативности КЛКТ-исследований.
- Поддержка интеграции с системами гемодинамического мониторинга и внешними консолями в гибридной операционной.
- Возможность удалённого мониторинга работоспособности и прогнозного сервисного обслуживания через сервисные решения производителя.
Условия гарантии и сервис
- Гарантийное обслуживание ангиографической системы GE HealthCare в соответствии с условиями поставки и регламентами производителя.
- Пусконаладочные работы, тестирование, проверка параметров и ввод в клиническую эксплуатацию с участием авторизованных инженеров.
- Первичное обучение персонала работе с системой, режимами визуализации и программными опциями.
- Регламентное техническое обслуживание по графику, согласованному с ЛПУ, с проведением профилактических проверок и калибровок.
- Постгарантийное сервисное сопровождение с возможностью заключения расширенных сервисных контрактов.
- Дистанционная диагностика и мониторинг состояния ключевых узлов с сокращением времени простоя оборудования.
- Обновление программного обеспечения и опций по мере выхода новых версий и сервисных пакетов производителя.
Подобрать необходимую комплектацию, уточнить цену и запросить коммерческое предложение на ангиографическую систему GE Healthcare Allia IGS 5 вы можете в компании «АСК Медикал групп» по телефону: 8 (800) 550-25-59 или направив запрос на электронную почту: info@askmg.ru.
