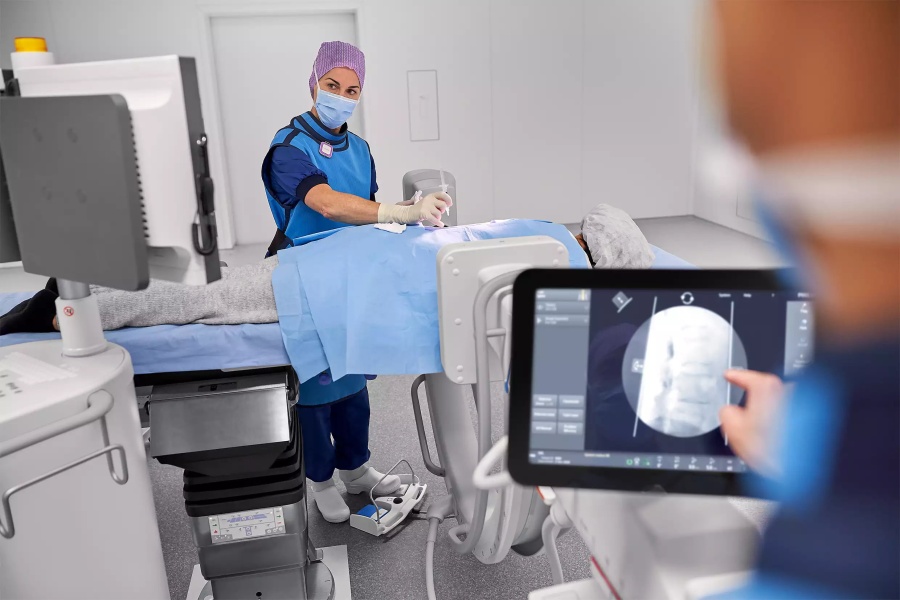

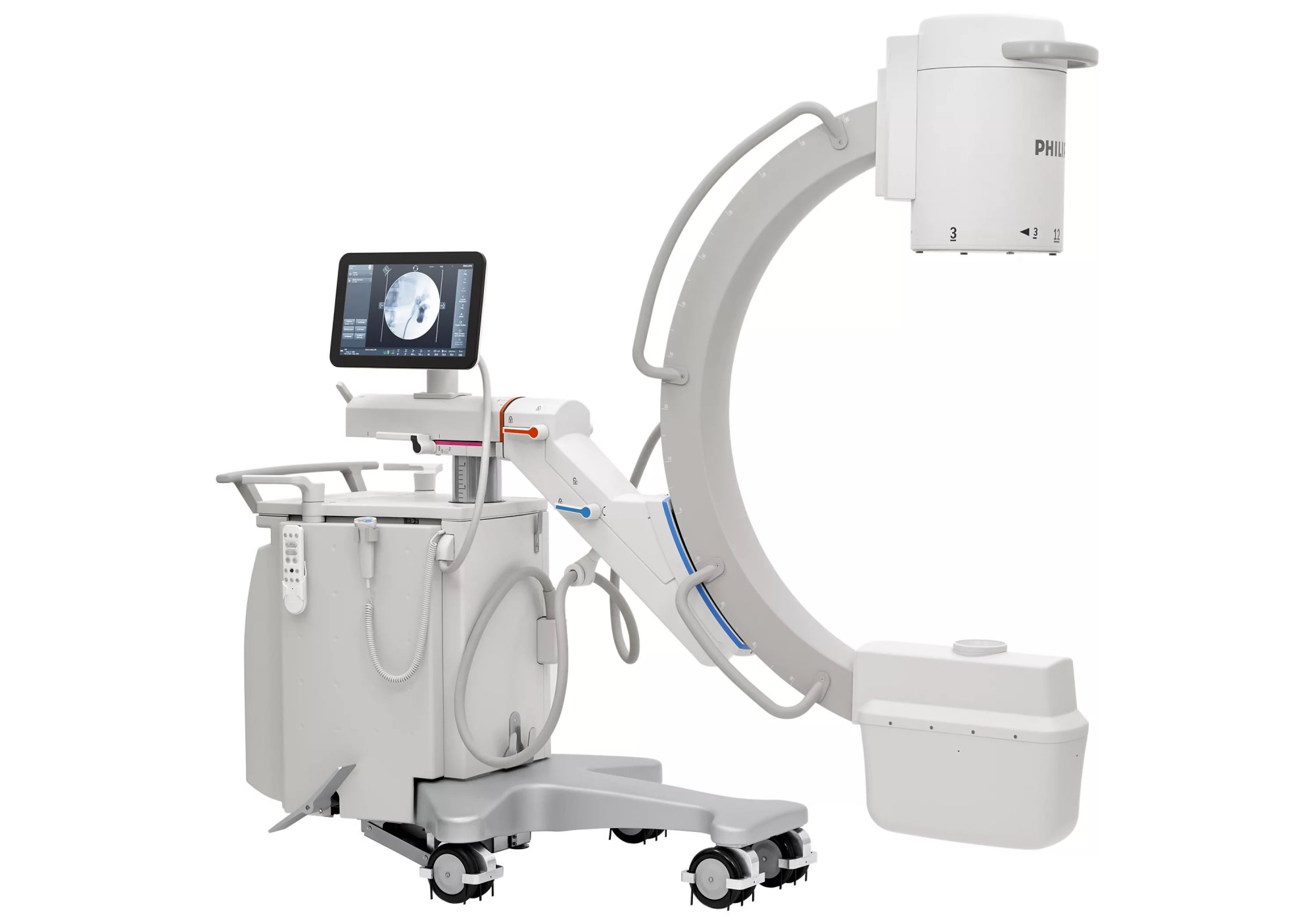

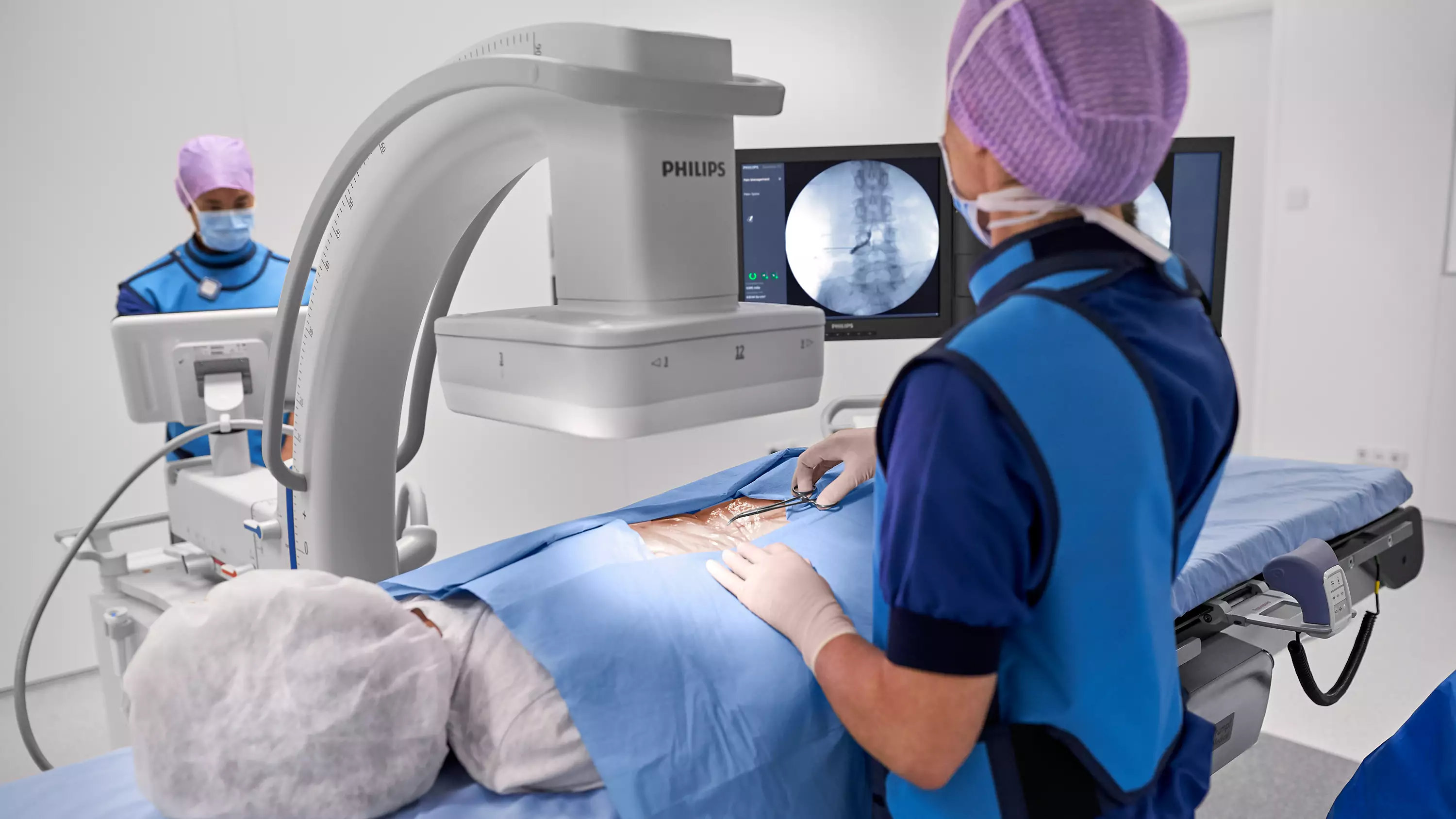

Мобильная С-дуга Philips Zenition 50 — рентгенохирургическая система с усилителем изображения для интраоперационного контроля
Мобильная С-дуга Philips Zenition 50 с усилителем изображения относится к новому поколению рентгенохирургических систем, ориентированных на интенсивную ежедневную эксплуатацию в операционных блоках. Интуитивный интерфейс, унифицированная логика управления и цветовая индикация на С-дуге упрощают работу персонала и ускоряют обучение новым пользователям. Система обеспечивает стабильное качество интраоперационных изображений при широком диапазоне клинических задач, что особенно важно для травматологии, ортопедии и сосудистых вмешательств, где требуется точный контроль положения имплантов, инструмента и контрастированных сосудов.
За счет мобильности и компактной конструкции С-дуга легко интегрируется в существующую инфраструктуру операционного блока, может перераспределяться между несколькими залами и подключается к информационным системам ЛПУ через стандартные интерфейсы и расширенный пакет DICOM/IHE. Использование усилителя изображения с несколькими полями обзора и развитых режимов обработки позволяет получать информативные изображения при оптимизации дозовой нагрузки. Поддержка опции Vascular Extension (субтракционные и навигационные режимы) делает систему актуальной для гибридных вмешательств и расширяет спектр процедур без необходимости приобретения более дорогих стационарных комплексов.
Особенности
- Усилитель изображения с несколькими полями обзора для выбора оптимального баланса между зоной охвата и детализацией в зависимости от клинической задачи.
- Высокочастотный рентгеновский генератор с активным теплоотведением, рассчитанный на длительные и сложные вмешательства без перегрева.

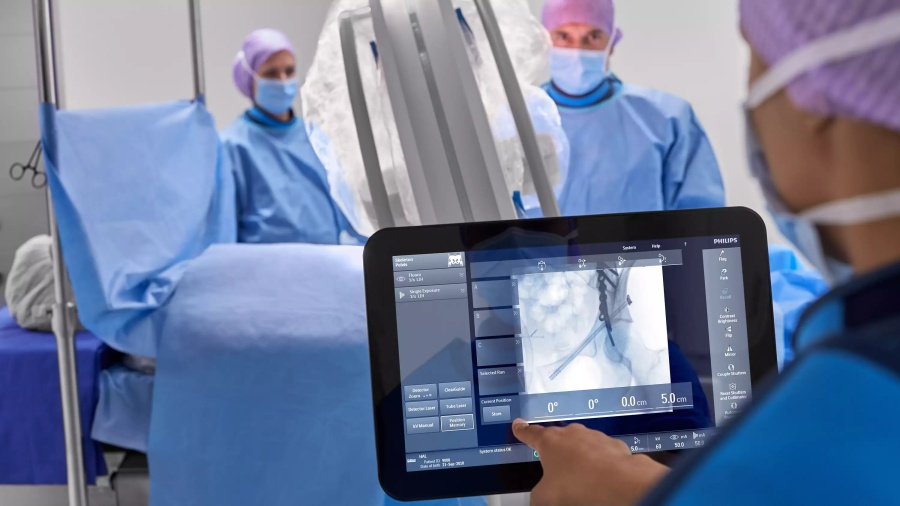

- Интерфейс Unify workflow с понятными подсказками на экране, сокращающими число ошибок позиционирования и время подготовки к экспозиции.
- Гибкая геометрия С-дуги с большим свободным пространством внутри и широкими диапазонами вращения и ангуляции для доступа к зонам интереса под разными проекциями.
- Монитор на стойке С-дуги для оперативного контроля изображения непосредственно у операционного стола.
- Мобильная станция просмотра с двумя мониторами для врача и ассистентов, оптимизированная под работу в операционной.
- Набор режимов Vascular Extension (субтракция, Roadmap, Smart Mask и др.) для проведения сосудистых вмешательств под рентгеноскопическим контролем.
- Поддержка расширенного DICOM/IHE-функционала для интеграции в RIS/PACS и стандартизованных клинических рабочих процессов.
- Платформа на базе Windows с возможностью обновления программного обеспечения и расширения функций без замены аппаратной части.
- Поддержка сервисных программ Philips для продления жизненного цикла системы и планового технического обслуживания.
Технические характеристики
| Производитель | Philips |
| Страна бренда | Нидерланды |
| Модель | Zenition 50 (мобильная С-дуга с усилителем изображения) |
| Тип / класс системы | Мобильная флюороскопическая рентгеновская система типа С-дуга |
| Клиническое назначение | Интраоперационная рентгеноскопия и рентгенография при хирургических, травматологических и сосудистых вмешательствах |
| Рентгеновский генератор | Ротационный анод, высокочастотный генератор с активным теплоотводом |
| Номинальная мощность генератора | 15 кВт (120 кВ, 125 мА) |
| Рентгеновская трубка | Моноблок 78,125 кГц, микропроцессорное управление |
| Тип приемника излучения | Трёхпольный усилитель изображения (9" HRC / 12" GG) |
| Номинальные поля усилителя изображения | 23, 17, 13 см (для 9") / 31, 23, 17 см (для 12") |
| Тип ТВ-камеры | CCD, высокое разрешение 1K² |
| Постоянная фильтрация пучка | Интегрированный фильтр 1,0 мм Al + 0,1 мм Cu |
| Свободное пространство внутри С-дуги | 77 см |
| Глубина С-дуги | 61 см |
| Расстояние фокус–приемник | 98 см |
| Орбитальное вращение С-дуги | ±360°, с остановом безопасности на ±135° |
| Диапазон ангуляции | От +90° до −25°; расширенная ангуляция (опция) до −45° |
| Нижнее латеральное рабочее положение | 103,4 см |
| Монитор на стойке С-дуги | 15" ЖК-монитор для интраоперационного контроля изображения |
| Мобильная станция отображения | Два 19" цветных ЖК-монитора диагностического качества |
| Интерфейсы видеовхода | S-Video, DVI (аналоговый и цифровой), SDI |
| Интерфейсы видеовыхода | Аналоговый видеовыход; два DVI-выхода (опция) |
| USB-накопители | Запись данных в форматах PNG, MP4, BMP |
| DICOM / IHE | Поддержка Modality Worklist, MPPS, Storage Commit, профиля IHE Scheduled Workflow (опция) |
| Сетевые функции | Подключение к больничной сети, передача изображений и протоколов по DICOM |
| Питание | Сеть переменного тока, однофазное подключение |
| Сетевое напряжение / частота | 100–240 В, 50/60 Гц |
| Вес мобильной станции просмотра | 140 кг |
| Габариты (Ш×В×Г) усилителя изображения 9" | 45,7 × 28,8 × 36,3 см |
| Код КТРУ | 26.60.11.112-00000038 |
| Код ОКПД2 | 26.60.11.112 |
Режимы сканирования
| Режим | Описание |
| Рентгеноскопия | Непрерывное получение рентгеноскопического изображения в реальном времени для позиционирования и контроля хода вмешательства. |
| Субтракционная рентгеноскопия | Режим вычитания фона для повышения контраста сосудов и визуализации сосудистого русла при введении контраста. |
| Roadmap | Наложение опорного сосудистого изображения на живую рентгеноскопию для навигации проводников и катетеров. |
| Trace / View Trace | Отображение траектории движения контрастированного потока для оценки проходимости и контроля манипуляций. |
| Smart Mask / Remask | Автоматическое обновление маски при смещении пациента или С-дуги для сохранения качества субтракционных изображений. |
| CO₂-режим | Специализированные настройки для визуализации сосудов при использовании углекислого газа в качестве контрастного вещества. |
Условия гарантии и сервис
- Официальная гарантия производителя при поставке через авторизованного партнёра.
- Пусконаладочные работы, проверка параметров и ввод системы в эксплуатацию силами сервисных инженеров.
- Обучение персонала ЛПУ работе с системой и основам безопасной эксплуатации.
- Регламентное техническое обслуживание с периодическими проверками геометрии, дозы и качества изображения.
- Возможность заключения долгосрочного сервисного договора с расширенным пакетом услуг и приоритетным выездом.
- Поддержка обновлений программного обеспечения и опций для продления актуальности платформы.
- Постгарантийное обслуживание, поставка оригинальных запасных частей и расходных материалов.
