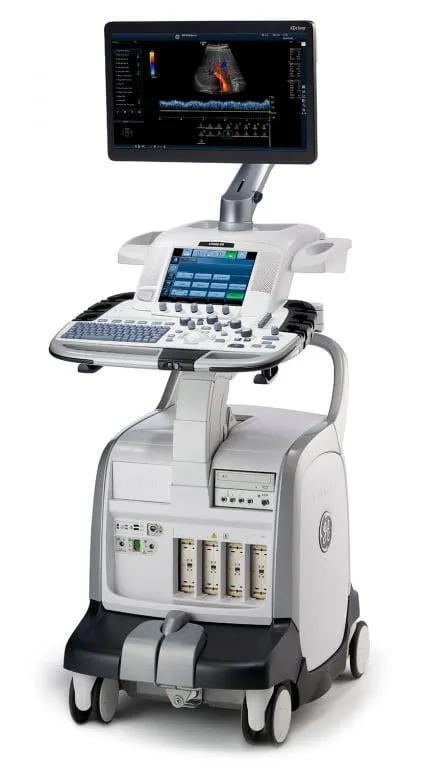

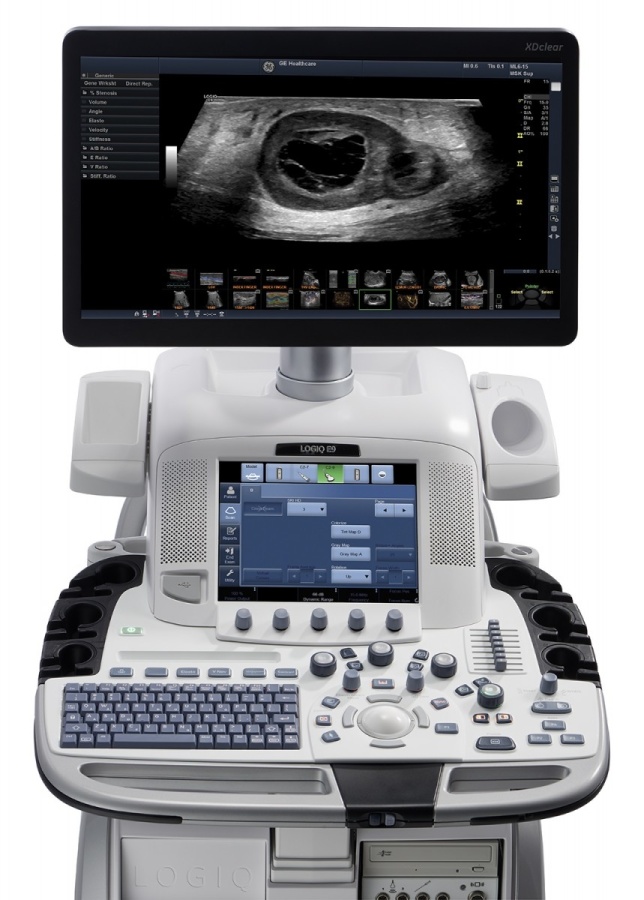

Ультразвуковой аппарат GE Healthcare LOGIQ E9 — премиальная система ультразвуковой визуализации
Описание GE Healthcare LOGIQ E9
GE LOGIQ E9 — премиальная ультразвуковая система общего профиля, ориентированная на высокую нагрузку и сложных пациентов. Архитектура с agile acoustic и платформой TruScan обеспечивает однородность изображения от ближних до глубоких зон и стабильное качество при различных типах телосложения. Технологии XDclear, подавление зернистости высокого разрешения и пространственное компаундирование повышают контрастность и детализацию тканей, уменьшают шум и помогают уверенно визуализировать мелкие структуры. Система поддерживает расширенные режимы визуализации, включая объёмные исследования, контрастно-усиленное сканирование, эластографию и режим B-Flow для оценки сосудистого кровотока без типичных доплеровских артефактов. Такой функционал делает аппарат эффективным инструментом для радиологии, абдоминальной диагностики, маммологии, урологии и онкологии.
Рабочее место оператора в GE LOGIQ E9 спроектировано с учётом эргономики и сокращения времени исследования. Моторизованная регулировка высоты тележки, подвижный монитор и настраиваемая сенсорная панель обеспечивают комфортную работу в различных сценариях — от стандартных плановых обследований до интервенционных процедур под ультразвуковым контролем. Функция Scan Assistant автоматизирует рутинные шаги исследования, подставляет измерения и комментарии по протоколу, что повышает воспроизводимость и снижает зависимость качества от человеческого фактора. Интеграция с PACS и RIS по DICOM, развитые инструменты архивирования и экспорта изображений упрощают включение системы в цифровую инфраструктуру лечебного учреждения и поддерживают единый стандарт работы с данными.
Особенности
- Премиальная универсальная система для радиологии, сосудистой диагностики, акушерства и гинекологии, урологии, маммологии и онкологии.
- Архитектура Agile Acoustic и платформа TruScan для однородного изображения по всей глубине сканирования.
- Технологии XDclear, подавление зернистости высокого разрешения и пространственное компаундирование для повышения контрастности и детализации.
- Режимы 3D/4D, B-Flow, эластография и контрастно-усиленное сканирование для расширенного анализа сосудов и паренхиматозных органов.
- Инструменты Volume Navigation и Fusion для совмещения ультразвуковых данных с КТ/МРТ при интервенционных процедурах и сложной онкологической диагностике.
- Функция Scan Assistant для автоматизации протоколов, измерений и комментариев, снижения времени исследования и повышения воспроизводимости.
- Эргономичное рабочее место: моторизованная регулировка высоты, подвижный монитор и плавающее клавиатурное поле для снижения нагрузки на оператора.
- Интеграция с информационными системами по DICOM, поддержка PACS/RIS, удобные инструменты архивирования и экспорта данных.
- Гибкая конфигурация под профиль отделения с возможностью дооснащения программными опциями и расширенными пакетами измерений.
- Конструкция с удобным доступом к фильтрам и кабелям для упрощения технического обслуживания и ежедневной эксплуатации.
Технические характеристики
| Производитель | GE Healthcare |
| Страна бренда | США |
| Модель | LOGIQ E9 |
| Тип системы | Стационарная ультразвуковая диагностическая система |
| Класс системы | Премиальный класс, универсальная многопрофильная визуализация |
| Архитектура / платформа | Agile Acoustic Architecture, TruScan с обработкой «сырых» данных |
| Монитор | 19" ЖК-монитор высокого разрешения, 1280×1024 |
| Сенсорная панель | 10,4" цветная сенсорная LCD-панель оператора |
| Регулировка монитора | Поворот, горизонтальное перемещение, наклон и складывание для транспортировки |
| Регулировка стойки | Моторизованная регулировка высоты тележки |
| Количество портов для датчиков | 4 активных разъёма для датчиков |
| Интерфейсы | DICOM, USB 2.0, Ethernet, HDMI, DVI-D, беспроводная сеть (Wi-Fi) |
| Сетевые функции | Поддержка PACS/RIS, DICOM Storage, Worklist, Print, Query/Retrieve |
| Поддерживаемые режимы визуализации | 2D, 3D/4D, цветовой и энергетический доплер, импульсно-волновой и непрерывно-волновой доплер, B-Flow, эластография, контрастно-усиленное сканирование (в зависимости от конфигурации) |
| Дополнительные функции | Scan Assistant, LogiqView, Volume Navigation, Fusion, специализированные измерительные пакеты |
| Хранение данных | Встроенный жёсткий диск не менее 150 ГБ, экспорт на USB-накопители и внешние носители |
| Габариты (Ш×В×Г) | Примерно 585 × 1410 × 830 мм |
| Вес | Около 135 кг |
| Питание | Питание от сети переменного тока |
| Сетевое напряжение / частота | 100–240 В, 50/60 Гц |
| Максимальная потребляемая мощность | До 1,2 кВА с установленными периферийными устройствами |
| Код ОКПД2 | 26.60.12.132 — Аппараты ультразвукового сканирования |
| Код КТРУ | 26.60.12.132-00000036 или 26.60.12.132-00000037 (уточняется по ТЗ и действующему РУ) |
Режимы сканирования
| Режим | Описание |
|---|---|
| 2D (B-режим) | Серошкальная визуализация с высокой детализацией тканей и органной анатомии. |
| M-режим | Одномерное отображение движения структур во времени для оценки кинематики. |
| Цветовой доплер | Картирование направления и характера кровотока в сосудах и полостях. |
| Энергетический доплер | Высокочувствительная визуализация низкоскоростного кровотока в мелких сосудах. |
| Импульсно-волновой доплер | Спектральный анализ скоростей кровотока с возможностью количественных измерений. |
| Непрерывно-волновой доплер | Оценка высокоскоростного кровотока при сложной гемодинамике (в зависимости от конфигурации). |
| B-Flow | Прямая визуализация кровотока по амплитуде сигнала без доплеровских артефактов. |
| Эластография | Относительная оценка жёсткости тканей для дифференциальной диагностики очаговых изменений. |
| 3D/4D | Объёмная и динамическая визуализация структур с возможностью реконструкции и постобработки. |
| Контрастно-усиленное сканирование | Визуализация микроваскуляризации с использованием ультразвуковых контрастных препаратов (при наличии лицензии и опций). |
Используемые датчики и их технические характеристики
| Название датчика | Частотный диапазон (МГц) | Технология | Кол-во элементов | Область применения |
|---|---|---|---|---|
| C1-6-D | 1–6 | XDclear, широкополосный конвексный датчик | — | Абдоминальные исследования, акушерство и гинекология, общая визуализация |
| C2-9-D | 2–9 | XDclear, широкополосный конвексный датчик | — | Абдоминальные, акушерско-гинекологические и педиатрические исследования |
| 9L-D | 2–9 | Широкополосный линейный датчик | — | Сосудистая диагностика, поверхностные органы и мягкие ткани, педиатрия |
| ML6-15-D | 4–16 | Матрицный линейный датчик XDclear | — | Щитовидная и молочная железа, мелкие органы, высокодетальная сосудистая визуализация |
| RAB2-5-D | 1–5 | Реал-тайм 4D конвексный датчик | — | Объёмные акушерские и гинекологические исследования, визуализация плода |
Область применения
- Общая радиологическая и абдоминальная диагностика у взрослых и детей.
- Акушерско-гинекологические исследования, включая объёмную визуализацию плода.
- Сосудистая диагностика артерий и вен, в том числе периферических и брахиоцефальных сосудов.
- Урологические исследования, оценка почек, мочевого пузыря и предстательной железы.
- Маммология и оценка поверхностных органов и мягких тканей.
- Онкологическая визуализация с использованием объёмных и контрастно-усиленных режимов.
- Интервенционные процедуры под ультразвуковым контролем с применением Volume Navigation и Fusion.
Условия гарантии и сервисное обслуживание (опционально)
- Базовая гарантия на ультразвуковой аппарат и поставляемые компоненты в соответствии с договором поставки.
- Пусконаладка, ввод в эксплуатацию и обучение медицинского персонала работе с системой.
- Регламентное сервисное обслуживание по графику, согласованному с лечебным учреждением.
- Возможность заключения расширенного сервисного контракта с приоритетным выездом инженера.
- Техническая поддержка по вопросам эксплуатации, обновления программного обеспечения и конфигурации.
- Поставка оригинальных запасных частей и расходных материалов в рамках сервисного сопровождения.
Подобрать необходимую комплектацию, уточнить цену и запросить коммерческое предложение на GE Healthcare LOGIQ E9 вы можете в компании «АСК Медикал групп» по телефону: 8 (800) 550-25-59 или направив запрос на электронную почту: info@askmg.ru.
