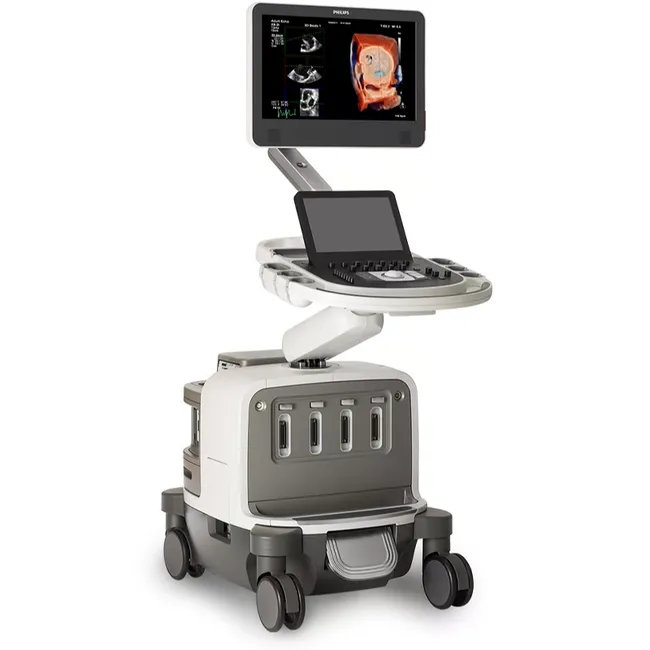

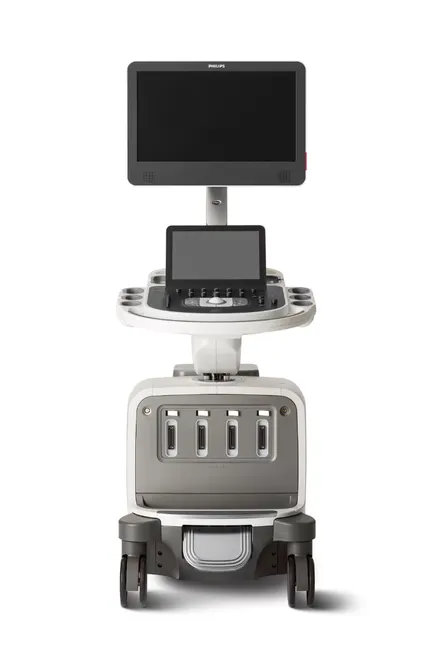

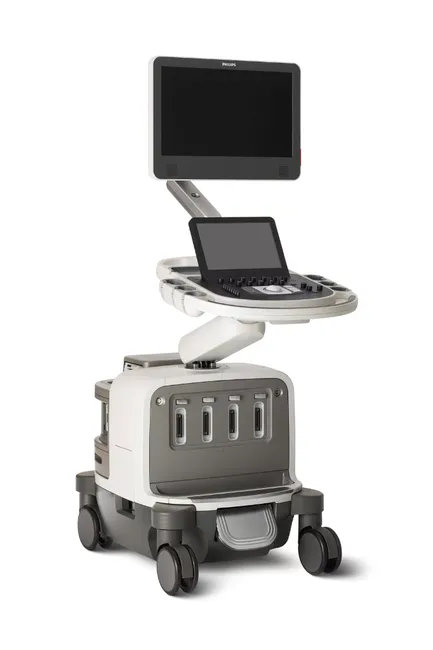

Philips EPIQ CVx — ультразвуковая система экспертного класса для кардиологии и общей визуализации
Описание Philips EPIQ CVx
Philips EPIQ CVx ориентирована на отделения функциональной диагностики и кардиологии с высоким потоком пациентов, где требуются воспроизводимые измерения и предсказуемое качество визуализации при сложных акустических окнах. Архитектура nSIGHT Plus с адаптивной обработкой и подавлением артефактов обеспечивает чёткое отображение миокарда, клапанных структур и сосудов в В-режиме, цветовой и спектральной допплерографии. Поддерживаются расширенные кардиорежимы, тканевой допплер, трёхмерная эхокардиография в реальном времени, а также инструменты для пространственной оценки клапанов и полостей сердца. Интеллектуальные алгоритмы автоматизируют захват и анализ данных, снижая вариативность между операторами и сокращая время исследования без усложнения рабочего процесса.
Для стандартизации рутинных протоколов доступны AutoStrain (LV/LA/RV), HeartModel и пакеты количественной оценки. Система подключается к ИТ-инфраструктуре ЛПУ по DICOM (работа с рабочими списками, хранение/печать, обмен с архивами), поддерживает экспорт на внешние носители и работу с внешними дисплеями. Конструкция консоли рассчитана на длительные смены: широкий диапазон регулировок, сенсорная панель, многопортовое подключение датчиков и быстрый вызов пресетов для переключения между кардио, сосудистыми и общеклиническими сценариями. Ориентир — сокращение числа нажатий, единообразие протоколов и готовность к интеграции в действующие ИС ЛПУ.
Особенности
- Архитектура nSIGHT Plus и адаптивная обработка (XRES/SonoCT) для стабильного качества в 2D/CFM/PW/CW.
- 3D/4D-эхокардиография, Live xPlane и iRotate для пространственной оценки клапанов и камер.
- AutoStrain, HeartModel и пакеты количественной оценки для унификации протоколов.
- DICOM-интеграция с PACS/RIS, экспорт исследований на внешние носители.
- Сценарное протоколирование и пользовательские пресеты для снижения числа ручных действий.

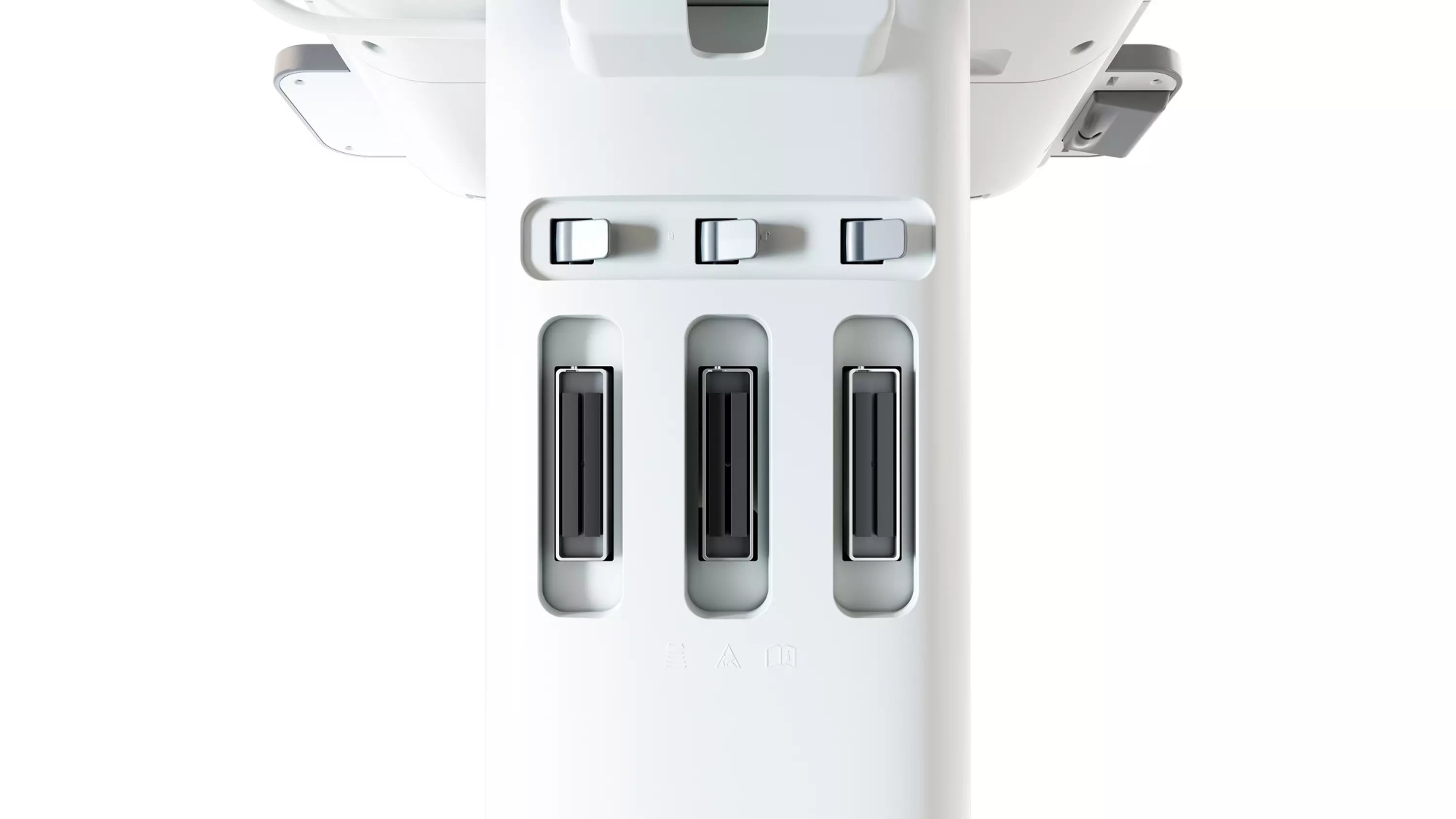

- Многопортовое подключение датчиков; быстрый переход между клиническими профилями.
- Опции стресс-эхо и инструменты навигации иглы (по конфигурации).
Технические характеристики
| Производитель | Philips |
| Модель | EPIQ CVx |
| Класс системы | Стационарная (тележечная), экспертный уровень; кардиология/общая визуализация |
| Вес | ≈ 104,3 кг |
| Габариты (Ш×В×Г) | 60,6 × 146–171,5 × 109,2 см |
| Порты для датчиков | Многопортовая консоль; фактический состав — по поставке |
| Интерфейсы | LAN, USB, DisplayPort; детальный перечень — по паспорту |
| Сетевая интеграция | DICOM Store/Print/Worklist/MPPS/Query-Retrieve |
| Монитор / сенсорная панель | OLED-дисплей; цветная сенсорная панель управления |
| Питание | От сети переменного тока; мощность зависит от конфигурации |
| Сетевое напряжение/частота | 100–240 В / 50–60 Гц |
| Код КТРУ | 26.60.12.132-00000037 — система ультразвуковой визуализации универсальная, сетевое питание |
| Код ОКПД 2 | 26.60.12.132 — аппараты ультразвукового сканирования |
Режимы сканирования
| 2D (B-mode) | серошкальная визуализация для анатомической оценки |
| M-mode | временная одномерная оценка движущихся структур |
| Color Doppler (CFM) | цветовое картирование кровотока |

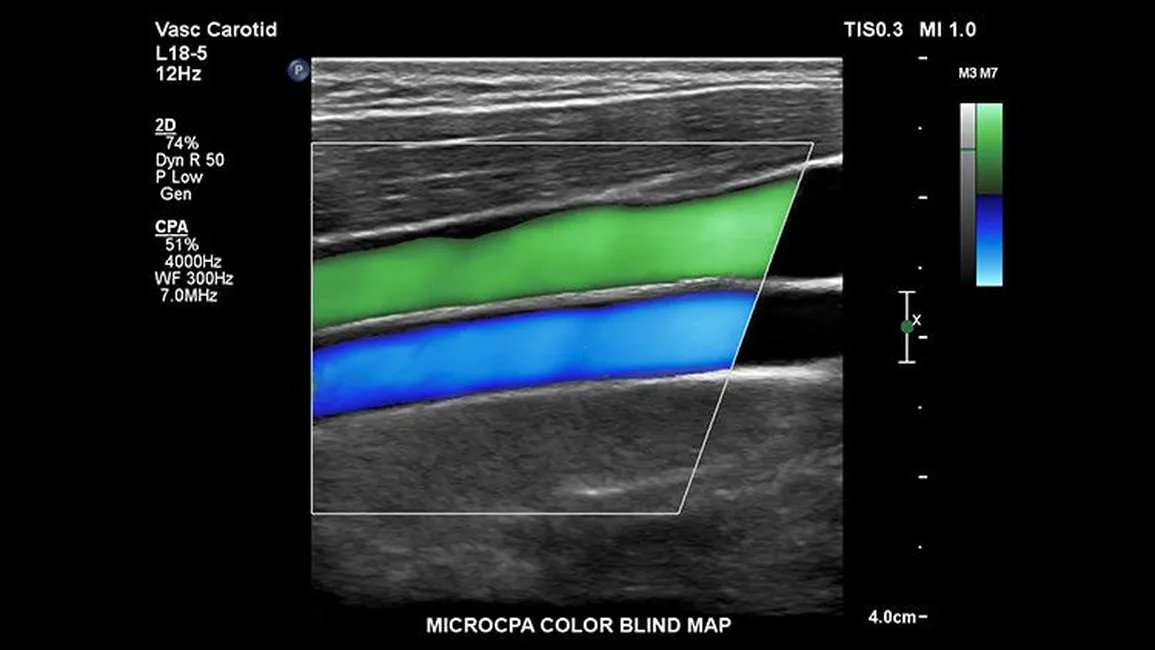

| Power (CPA) | отображение низкоскоростного потока |
| PW/CW Doppler | импульсно-/непрерывно-волновой спектральный анализ |
| Tissue Doppler | оценка скоростей движения миокарда |
| Strain (speckle tracking) | количественная оценка деформации миокарда |
| 3D/4D Echo | объёмные режимы при использовании совместимых датчиков |
| CEUS | контраст-усиленная визуализация (по конфигурации) |
| Live xPlane / iRotate | двухплоскостная визуализация и электронный поворот среза |
Используемые датчики и их технические характеристики
| Название датчика | Частотный диапазон (МГц) | Технология | Кол-во элементов | Область применения | Совм. с биопсией |

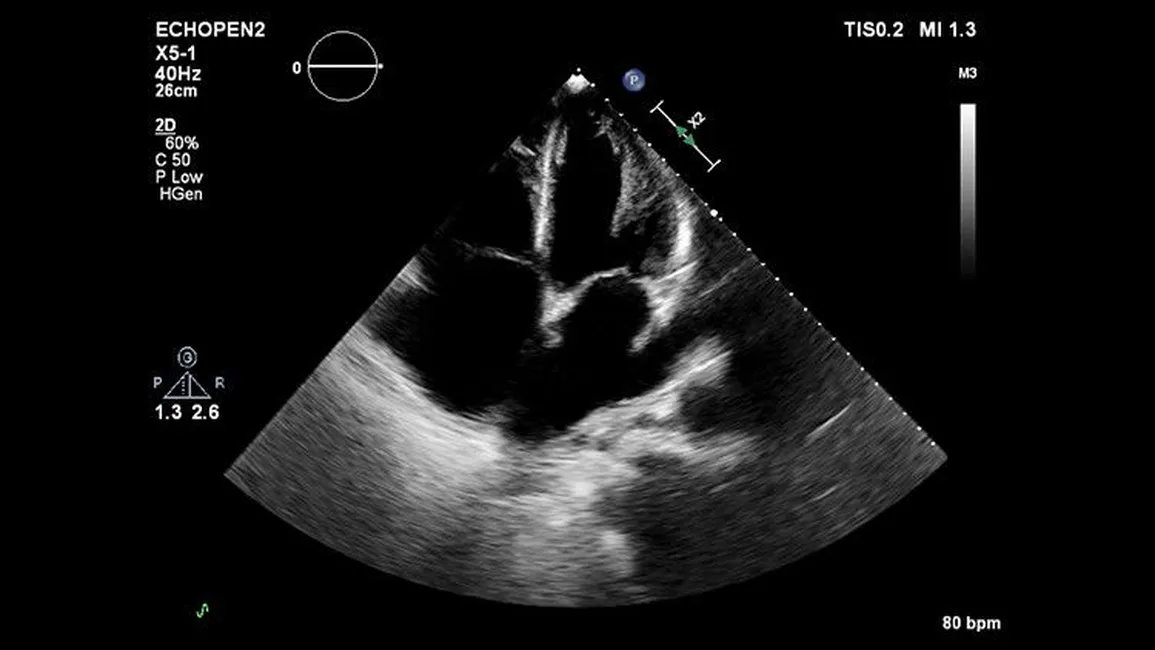

| X5-1 (фазированный, xMATRIX) | 5–1 | xMATRIX, PureWave | 3040 | Взрослая кардиология, 2D/3D/4D | — |

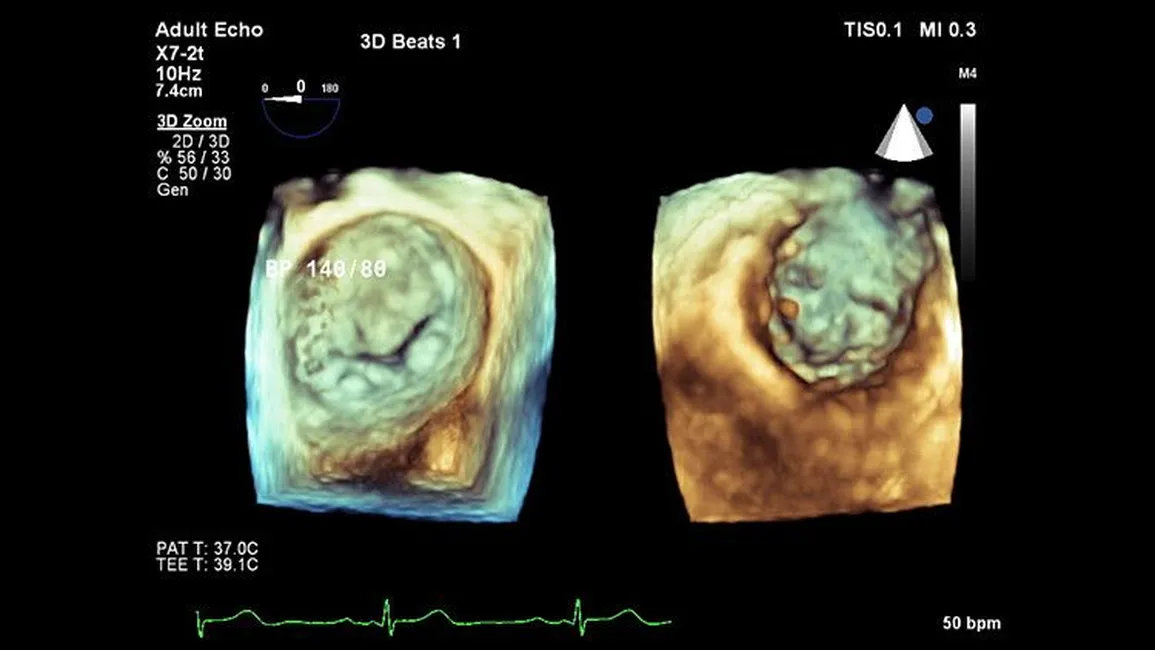

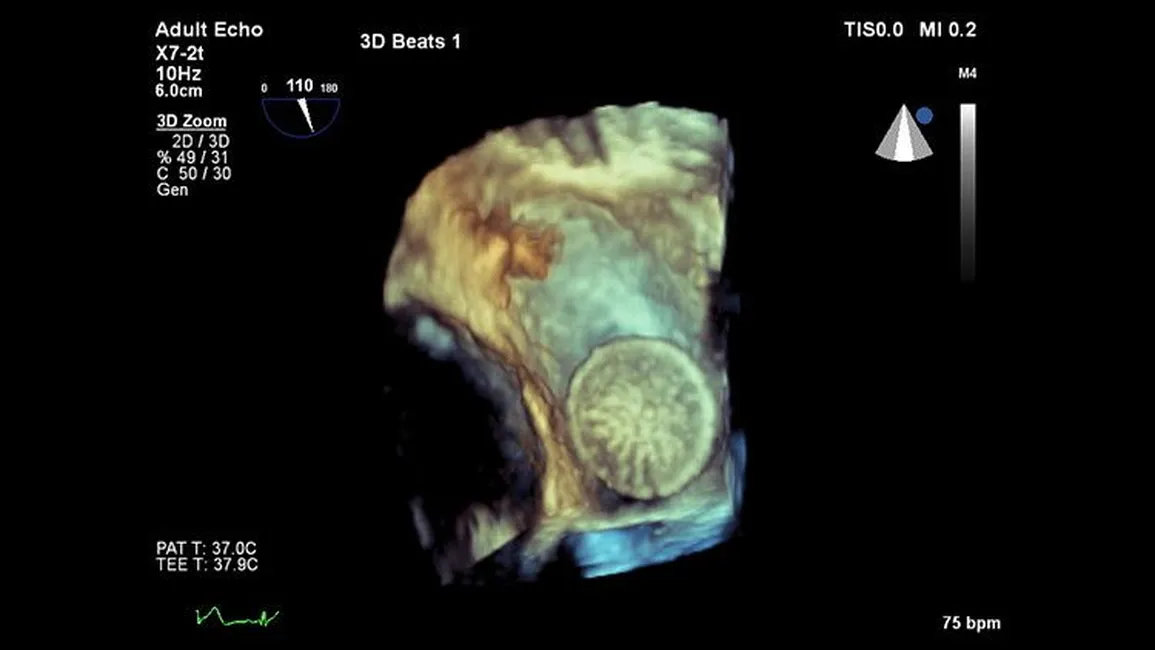

| X7-2t (TEE, xMATRIX) | 7–2 | xMATRIX, PureWave | 2500 | Чреспищеводная 3D/4D эхокардиография | — |
| X8-2t (TEE, xMATRIX) | 8–2 | xMATRIX, PureWave | 2500 | Чреспищеводная 3D/4D эхокардиография | — |
| XL14-3 (линейный, xMATRIX) | 14–3 | xMATRIX, PureWave | 56000 | Высокодетальная сосудистая и поверхностная визуализация | по аксессуарам |
| S5-1 (фазированный) | 5–1 | PureWave | 80 | Кардиология (взрослая/педиатрическая) | — |
| C9-2 (конвекс) | 9–2 | PureWave | 192 | АК/ГИН, абдоминальные, педиатрия | по аксессуарам |
| C5-1 (конвекс) | 5–1 | PureWave | 160 | Абдоминальные/интервенционные, фетальная ЭХО | по аксессуарам |
| L18-5 (линейный) | 18–5 | Broadband | 288 | Поверхностные структуры, сосуды, MSK | по аксессуарам |
| L12-5 50 (линейный, 50 мм) | 12–5 | Broadband | 256 | Сосудистые/поверхностные исследования | да |
При отсутствии подтверждённых данных по «Кол-во элементов» используется «—» (прочерк).
Область применения
- Кардиология: трансторакальная/стресс-эхо, TEE (3D/4D), количественная оценка.
- Сосудистые исследования: артерии/вены, транскраниальные окна (по датчикам).
- Общая визуализация: абдоминальные, АК/ГИН, мягкие ткани и MSK.
- Интервенционные процедуры под УЗ-наведением (по конфигурации).
Комплектация
- УЗ-система Philips EPIQ CVx (консоль на тележке).
- Кабель питания (IEC).
- Руководство пользователя (электронный/печатный формат).
Условия гарантии и сервис
- Гарантия: по договору поставки (типично 12 месяцев на систему; условия по датчикам могут отличаться).
- Пусконаладка, обучение персонала, регламентное обслуживание.
- Опции расширенных сервисных программ и удалённой поддержки — по запросу.
Техническая документация
Вся документация предоставляется в комплекте с аппаратом или по запросу в электронном формате.
