Ультразвуковая система экспертного класса Philips Affiniti 70 для многопрофильной диагностики
Описание ультразвуковой системы Philips Affiniti 70
Philips Affiniti 70 построена на архитектуре старшей линейки EPIQ и ориентирована на отделения, где требуется экспертный уровень визуализации при высоком потоке пациентов. Система обеспечивает стабильное качество изображения на сложных пациентах за счет технологий подавления шумов и пространственной компаундной визуализации, поддерживает расширенные допплеровские режимы и автоматизацию измерений для сердечно-сосудистых исследований. Наличие средств объемной визуализации и эластографии делает аппарат универсальным инструментом для комплексной оценки органов и сосудов, в том числе при онкологических и интервенционных задачах. При этом интерфейс управления и логика пресетов оптимизированы для сокращения времени на настройку исследования и снижения нагрузки на врача.
Система ориентирована на применение в многопрофильных клиниках, центрах лучевой диагностики и специализированных отделениях, где важны предсказуемые диагностические результаты и интеграция в существующую ИТ-инфраструктуру. Philips Affiniti 70 поддерживает интеграцию по протоколу DICOM, работу с архивами изображений и структурированными отчетами, а также экспорт клип-фрагментов и статических кадров на внешние носители. Широкий набор режимов визуализации, включая объемную визуализацию с технологиями TrueVue/FlexVue и эластографию сдвиговой волной, позволяет стандартизировать протоколы исследования и повысить диагностическую ценность УЗИ при ведении пациентов в кардиологии, сосудистой хирургии, акушерстве, гинекологии, онкологии, педиатрии и при интервенционных вмешательствах. Эргономичная платформа с поворотным монитором и сенсорной панелью обеспечивает комфорт врача при длительной работе.
Особенности
- Экспертный уровень визуализации на основе архитектуры старшей линейки с поддержкой продвинутых технологий формирования изображения.

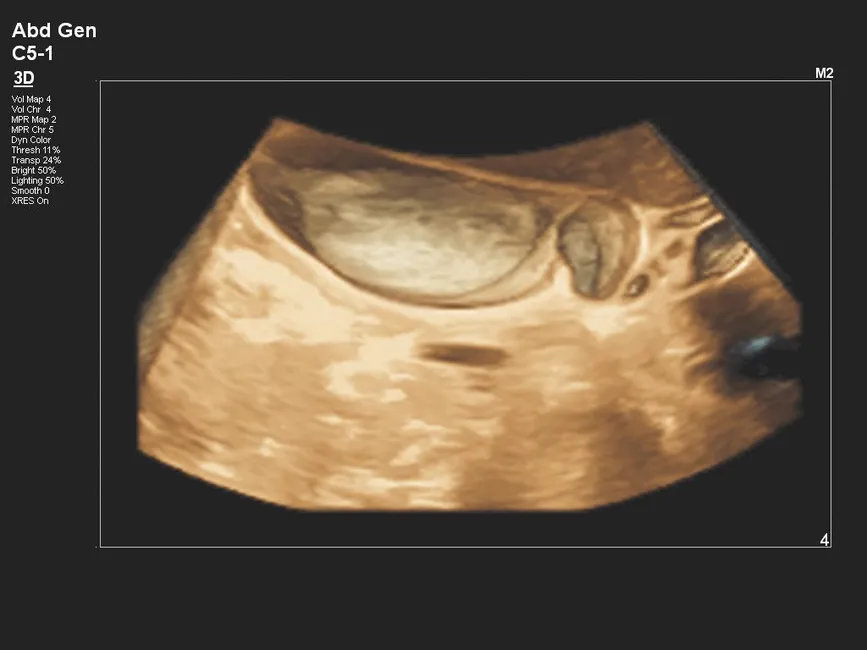

- Объемные режимы 3D/4D с технологиями визуализации типа TrueVue/FlexVue для повышения информативности акушерско-гинекологических и абдоминальных исследований.

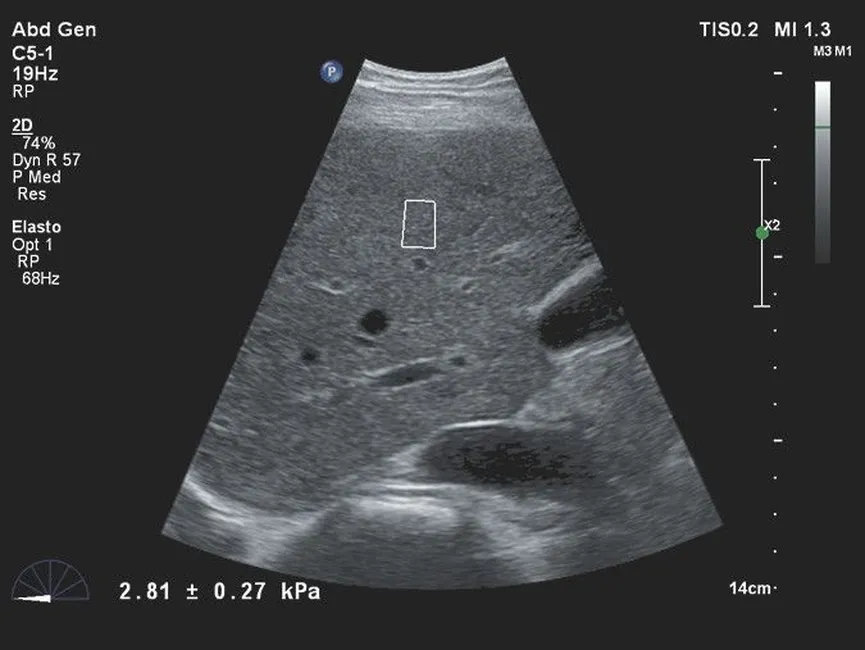

- Поддержка эластографии сдвиговой волной для количественной оценки жесткости тканей при обследовании печени, щитовидной железы и других органов.
- Расширенные кардиологические и сосудистые опции, включая спектральный и цветовой допплер, режимы для стресс-эхокардиографии и анализа функции миокарда (в зависимости от конфигурации).
- Логическая структура пресетов и автоматизированные инструменты оптимизации изображения для сокращения времени исследования.
- Эргономичная консоль с поворотным дисплеем и сенсорной панелью, адаптируемая под рост и рабочие предпочтения врача.
- Четыре активных порта для датчиков, обеспечивающих быстрый переход между различными клиническими приложениями без смены конфигурации.
- Интеграция в ИТ-среду ЛПУ через DICOM (архив, рабочий список, печать, структурированные отчеты) и возможности экспорта данных на внешние носители.
- Низкий уровень шума и оптимизированное распределение массы для удобного перемещения системы между кабинетами.
- Гибкая конфигурация программных опций и клинических пакетов с возможностью последующего расширения функционала.
Технические характеристики
| Производитель | Philips |
| Страна бренда | Нидерланды |
| Модель | Affiniti 70 |
| Тип системы | Стационарная ультразвуковая система на тележке |
| Класс аппарата | Экспертный многопрофильный |
| Монитор | 21,5" ЖК-дисплей с высоким разрешением (1920×1080), на поворотном кронштейне |
| Сенсорная панель | 12" цветной сенсорный экран для управления режимами и параметрами |
| Количество активных портов для датчиков | 4 |
| Диапазон высоты системы | 142,2–162,6 см |
| Габариты (Ш×В×Г) | 57,2 × 142,2–162,6 × 98,3 см |
| Вес | Около 83,6 кг (без периферийных устройств) |
| Интерфейсы подключения | Порты USB, видеоинтерфейсы (HDMI/DVI или аналогичные), Ethernet, аудио-выход (в зависимости от конфигурации) |
| Поддержка DICOM | DICOM Store, Print, Worklist, MPPS, Structured Report (в зависимости от установленных опций) |
| Встроенный накопитель | Жесткий диск/SSD порядка 512 ГБ для хранения изображений и клип-фрагментов |
| Диапазон отображаемой глубины | До 30 см (в зависимости от датчика и пресета) |
| Электропитание | От сети переменного тока |
| Сетевое напряжение / частота | 100–240 В, 50/60 Гц |
| Потребляемая мощность (макс.) | До 450 ВА в зависимости от конфигурации |
| Уровень шума | Около 41 дБ при работе |
| Код КТРУ | 26.60.12.132-00000036 (система ультразвуковой визуализации универсальная, с питанием от сети) |
| Код ОКПД2 | 26.60.12.132 (аппараты ультразвукового сканирования) |
Режимы сканирования
| Режим | Описание |
| 2D-режим | Высокодетальная серошкальная визуализация органов и структур с адаптивной оптимизацией изображения. |
| M-режим | Оценка движения структур во времени, в том числе для кардиологических и неонатальных исследований. |
| Спектральный допплер (PW/CW) | Качественная и количественная оценка кровотока в сосудах и полостях сердца, измерение скоростей и градиентов. |
| Цветовой допплер | Визуализация направления и характера кровотока в реальном времени. |
| Энергетический допплер (CPA) | Повышенная чувствительность к низкоскоростному кровотоку в мелких сосудах. |
| Тканевая гармоническая визуализация | Улучшение контрастности и пространственного разрешения за счет регистрации гармонических сигналов. |
| Эластография сдвиговой волной | Количественная оценка жесткости тканей с построением карт эластичности. |
| 3D/4D-режимы визуализации | Объемная и динамическая реконструкция анатомических структур для акушерско-гинекологических и абдоминальных исследований. |
| Расширенные кардиопакеты | Специализированные пресеты и измерения для эхокардиографии, включая оценку функций камер и клапанов (опционально). |
| Пакеты автоматизированных измерений | Инструменты упрощения и стандартизации измерений в кардиологии, сосудистой диагностике и акушерстве. |
Используемые датчики и их технические характеристики
| Название датчика | Частотный диапазон (МГц) | Технология | Кол-во элементов | Область применения |
| eL18-4 | 2–22 | PureWave, ультраширокополосной линейный датчик | 1920 | Высокодетальная визуализация поверхностных структур: молочная железа, щитовидная железа, сосуды, опорно-двигательный аппарат, педиатрия |
| L12-3 | 3–12 | Broadband линейный датчик | 160 | Сосудистые исследования, исследования мелких органов и поверхностных структур |
| C5-1 | 1–5 | PureWave конвексный датчик | 160 | Абдоминальные исследования, акушерство, гинекология, исследования у пациентов с повышенным индексом массы тела |
| V9-2 | 2–9 | PureWave объемный конвексный датчик (3D/4D) | 192 | Объемные акушерско-гинекологические и абдоминальные исследования с 3D/4D-визуализацией |
Область применения
- Абдоминальная диагностика (печень, желчные пути, поджелудочная железа, селезенка, почки).
- Кардиология: оценка структуры и функции сердца у взрослых и детей (при наличии соответствующих пакетов).

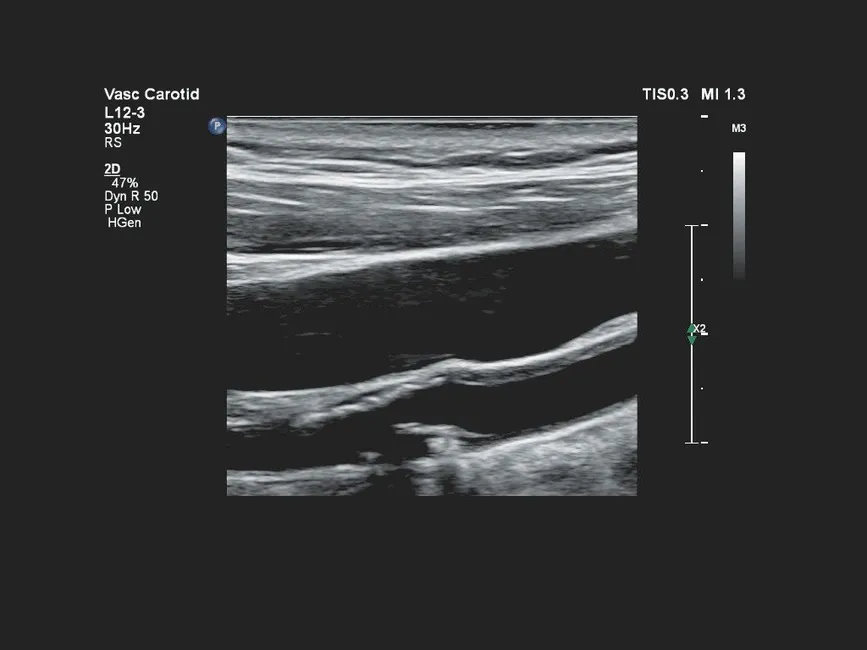

- Сосудистые исследования артерий и вен (периферические, шейные, внутрибрюшные сосуды).
- Акушерство и гинекология, включая объемную визуализацию плода и органов малого таза.
- Онкология и интервенционная визуализация при выполнении малоинвазивных вмешательств под контролем УЗИ.
- Исследования опорно-двигательного аппарата, мягких тканей и периферических нервов.
- Педиатрические исследования органов брюшной полости, сосудов, мягких тканей.
Условия гарантии и сервис
- Гарантийные обязательства на ультразвуковую систему в соответствии с договором поставки и условиями производителя.
- Пусконаладочные работы и ввод системы в эксплуатацию с обучением персонала работе с основными режимами.
- Плановое регламентное техническое обслуживание с проверкой параметров и обновлением программного обеспечения (по договору).
- Оперативная диагностика и ремонт с использованием оригинальных запасных частей при обращении в сервисную службу.
- Возможность заключения расширенных сервисных программ с продлением срока гарантии и расширенным перечнем услуг.
Подобрать необходимую комплектацию, уточнить цену и запросить коммерческое предложение на Philips Affiniti 70 вы можете в компании «АСК Медикал групп» по телефону: 8 (800) 550-25-59 или направив запрос на электронную почту: info@askmg.ru.
