Philips EPIQ 5 — ультразвуковой аппарат премиум-класса для экспертной диагностики
Описание Philips EPIQ 5
Philips EPIQ 5 относится к классу экспертных систем и ориентирован на отделения, где требуется высокая диагностическая точность при исследовании сложных пациентов. Аппарат использует архитектуру nSIGHT с усовершенствованным формированием луча и параллельной обработкой данных, благодаря чему обеспечивается высокая детализация изображения в сочетании с однородностью по полю обзора. Линейка датчиков PureWave упрощает работу с пациентами с высокой акустической сложностью, а интеллектуальные алгоритмы фокусировки и шумоподавления позволяют уверенно визуализировать мелкие структуры и низкоскоростной кровоток. Для врача это означает более стабильные результаты, меньшее число повторных исследований и повышение уверенности при постановке диагноза.
Система Philips EPIQ 5 поддерживает широкий спектр клинических задач: от стандартных абдоминальных и сосудистых исследований до сложных кардиологических, акушерско-гинекологических и онкологических кейсов. В арсенал входят режимы эластографии сдвиговой и компрессионной деформации, контраст-усиленное сканирование, продвинутая допплерография и трёхмерная визуализация. Панель управления и интерфейс построены по принципу «walk-up usability»: логичная компоновка органов управления, контекстные подсказки и автоматические протоколы SmartExam сокращают количество ручных действий и повышают повторяемость исследований между разными специалистами. Интегрированные DICOM-функции и поддержка мультимодальных данных упрощают включение аппарата в существующую ИТ-инфраструктуру ЛПУ и обеспечивают полный цикл работы с изображениями — от первичного сканирования до архивирования и последующего анализа.
Особенности
- Архитектура nSIGHT с параллельной обработкой данных для высокой пространственной и контрастной разрешающей способности.
- Поддержка датчиков PureWave и xMATRIX для обследования пациентов с высокой акустической сложностью и 3D/4D-кардиологии.
- Режимы эластографии (сдвиговая и на основе деформации) для количественной и качественной оценки жёсткости тканей.
- Технологии SonoCT и XRES для сложносоставного изображения с уменьшением шумов и артефактов.
- Режим MicroCPA для визуализации низкоскоростного кровотока и мелких сосудистых структур.
- Высокодетализированный MaxVue-дисплей с расширенной областью просмотра для комфортной работы врача.
- Интеллектуальные протоколы SmartExam и автонастройка Real Time iSCAN для сокращения времени исследования.
- Интегрированный мультимодальный DICOM с возможностью просмотра КТ, МРТ и других исследований на консоли аппарата.
- Беспроводное подключение и развитые сетевые интерфейсы для интеграции с PACS и рабочими станциями.
- Эргономичная тележка с широким диапазоном регулировок и малым уровнем шума для работы в тесных диагностических кабинетах.
Технические характеристики
| Производитель | Philips |
| Страна бренда | Нидерланды |
| Модель | EPIQ 5 |
| Тип системы | Стационарная ультразвуковая диагностическая система общего назначения |
| Класс системы | Премиум, экспертный уровень |
| Архитектура обработки | nSIGHT Imaging с параллельной обработкой данных |
| Основные технологии визуализации | PureWave, SonoCT, XRES, MicroCPA, MaxVue, эластография |
| Монитор | 21,5" ЖК-монитор высокого разрешения 1920×1080, широкоформатный |
| Сенсорная панель | 12" планшетоподобный сенсорный экран оператора |
| Количество активных портов для датчиков | 4 |
| Максимальная глубина сканирования | до 30 см (в зависимости от типа датчика) |
| Минимальная глубина сканирования | от 2 см (в зависимости от типа датчика) |
| Поддерживаемые режимы | B, M, цветовой и энергетический допплер, импульсно-волновой и постоянно-волновой допплер, трёхмерная/четырёхмерная визуализация, эластография, панорамное сканирование |
| Интерфейсы | USB, Ethernet, VGA, DVI/DisplayPort, композитное видео, S-Video, аудио, разъём для внешнего принтера |
| Сетевые функции | DICOM Storage, Print, Worklist, Query/Retrieve, передача изображений и отчётов по сети, поддержка мультимодального просмотра |
| Питание | от встроенного сетевого блока |
| Сетевое напряжение / частота | 100–240 В, 50/60 Гц |
| Максимальное энергопотребление | до 600 ВА |
| Габариты (Ш×В×Г) | 60,6 × 146–171,5 × 109,2 см |
| Вес | около 104,3 кг |
| Встроенный накопитель | жёсткий диск объёмом 1 ТБ для хранения исследований и клинических данных |
| Время автономной работы от батареи | до 45 минут в режиме мобильного использования |
| Время загрузки системы | порядка 110 секунд из режима выключения |
| Поддержка беспроводной связи | встроенный модуль для беспроводной передачи данных по сети |
| Подвижность | колёсная база с независимым управлением и фиксацией, складываемый монитор для транспортировки |
| Уровень шума | низкошумная работа для использования в малых диагностических помещениях |
| Код КТРУ | 26.60.12.132-00000037 — система ультразвуковой визуализации универсальная, с питанием от сети |
| Код ОКПД2 | 26.60.12.132 — аппараты ультразвукового сканирования |
Режимы сканирования
| Режим | Описание |
| B-режим | Двухмерная серошкальная визуализация органов и тканей с высоким пространственным разрешением. |
| M-режим | Оценка движения структур в одном ультразвуковом луче, в том числе клапанов и стенок сердца. |
| Цветовое допплеровское картирование (CFM) | Отображение направления и характера кровотока в реальном времени. |
| Энергетический допплер (Power Doppler) | Повышенная чувствительность к низкоскоростному кровотоку и мелким сосудам. |
| Импульсно-волновой допплер (PW) | Количественная оценка скоростей кровотока в выбранной зоне интереса. |
| Постоянно-волновой допплер (CW) | Измерение высоких скоростей кровотока, актуально для кардиологических исследований. |
| Тканевая гармоника | Улучшение контрастности изображения и подавление артефактов за счёт использования гармонических сигналов. |
| Сложносоставное изображение | Комбинация нескольких углов сканирования для повышения чёткости границ и детализации. |

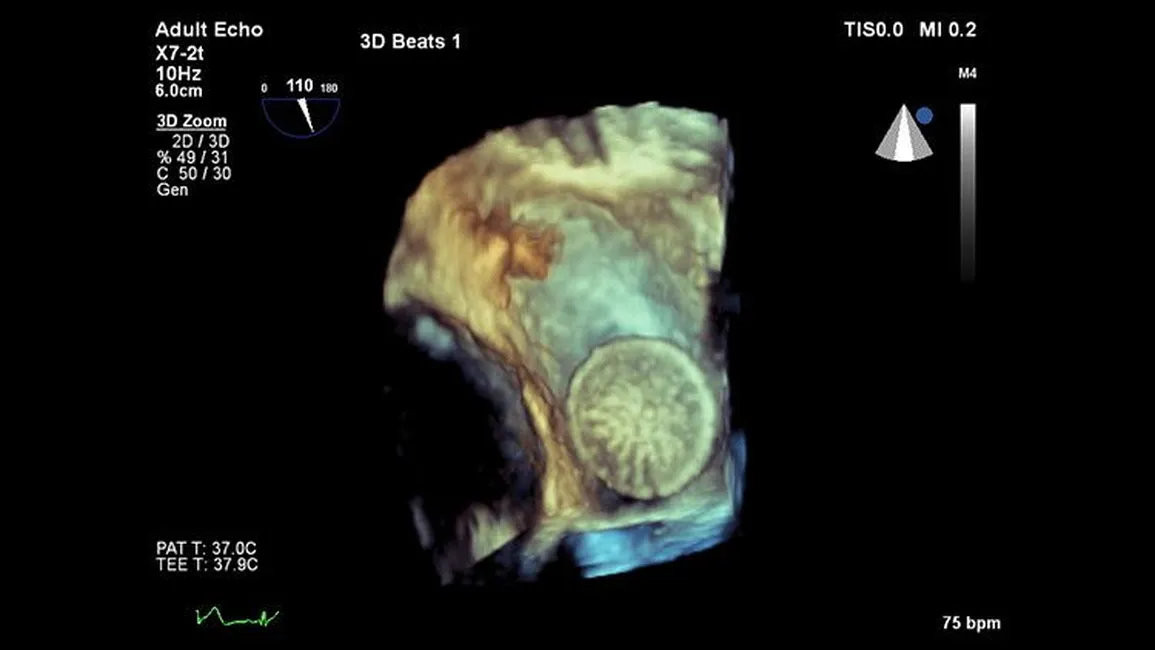

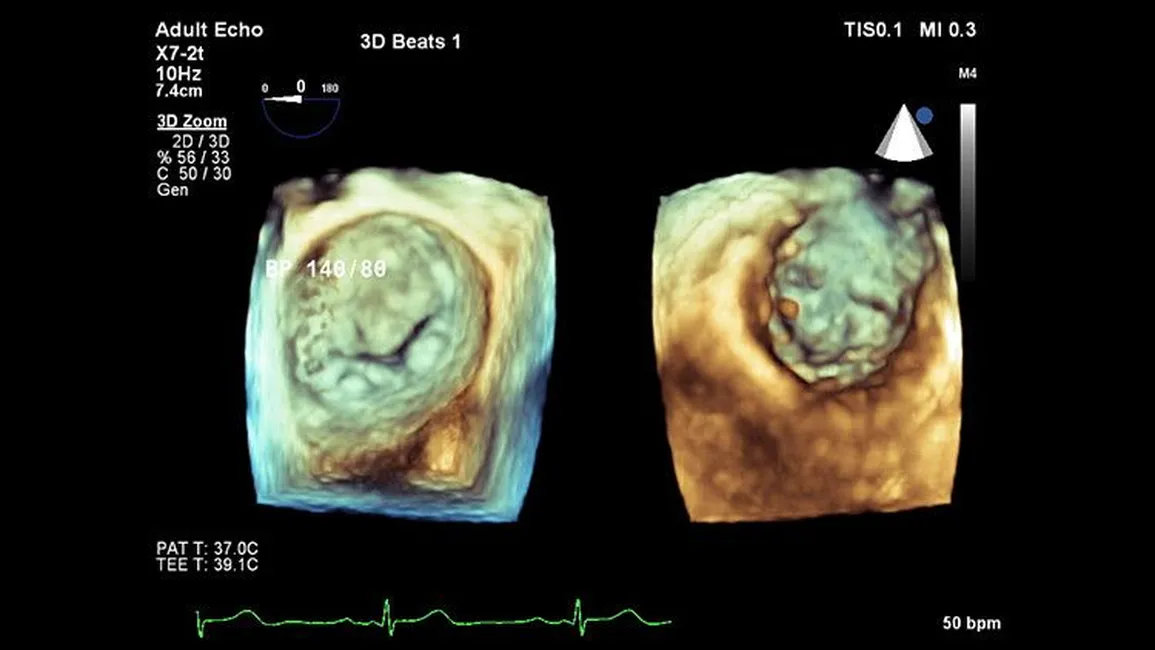

| 3D/4D-визуализация | Объёмное и динамическое отображение анатомических структур, в том числе в акушерстве и кардиологии. |
| Эластография | Оценка жёсткости тканей в количественном и качественном форматах для дифференциации поражений. |
| Контраст-усиленное УЗИ | Визуализация васкуляризации очаговых образований с использованием ультразвуковых контрастных препаратов. |
| Панорамное сканирование | Расширение поля обзора при исследовании протяжённых структур и зон интереса. |
Используемые датчики и их технические характеристики
| Название датчика | Частотный диапазон (МГц) | Технология | Кол-во элементов | Область применения |
| C5-1 | 5–1 | Криволинейный датчик PureWave, широкополосный | 160 | Абдоминальные исследования, акушерство и гинекология, урология, общий скрининг |
| S5-1 | 5–1 | Секторный кардиологический датчик PureWave | 80 | Дорослая и детская кардиология, трансторакальные исследования, стресс-эхокардиография |

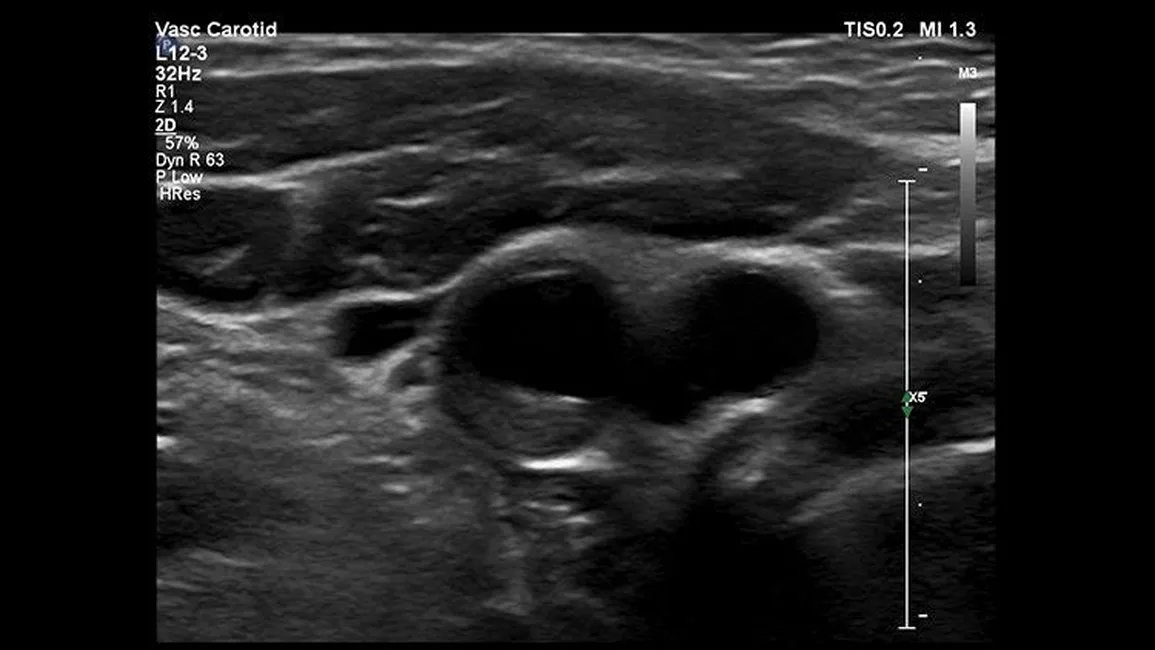

| L12-3 | 12–3 | Широкополосный линейный датчик | 160 | Периферические сосуды, мелкие органы, щитовидная железа, поверхностные структуры |
| L12-5 | 12–5 | Широкополосный линейный датчик | 256 | Сосудистые исследования, маммология, мышечно-скелетная система, поверхностные органы |
| L18-5 | 18–5 | Высокочастотный линейный датчик | — | Высокодетализированные исследования поверхностных структур, дерматология, мелкие суставы |
| C8-5 | 8–5 | Криволинейный широкополосный датчик | — | Педиатрические и неонатальные исследования, абдоминальная и тазовая визуализация у детей |
| C9-2 | 9–2 | Криволинейный датчик для высокой проникающей способности | — | Акушерство и гинекология, общая абдоминальная визуализация |
| C10-3v | 10–3 | Эндовагинальный широкополосный датчик | — | Эндовагинальные акушерско-гинекологические исследования, репродуктивная медицина |

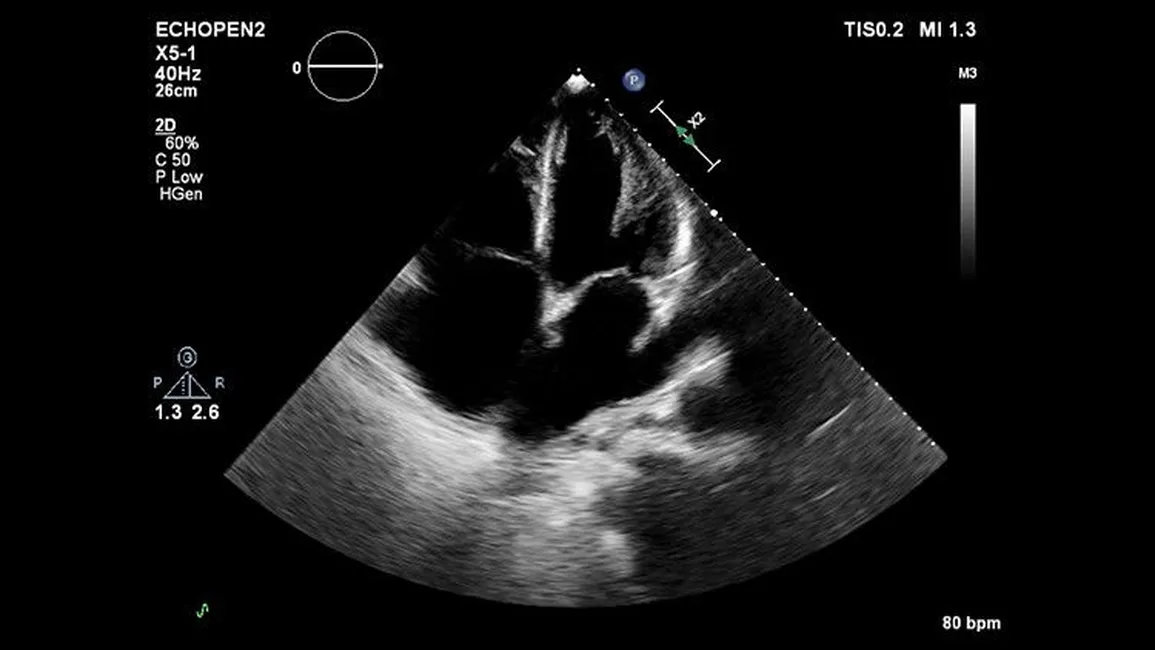

| X5-1 | 5–1 | xMATRIX с технологией PureWave | 3040 | Трёхмерная и четырёхмерная кардиологическая визуализация, оценка клапанных пороков, интервенционные процедуры |
| X6-1 | 6–1 | xMATRIX с технологией PureWave | 9212 | Высокодетализированная 3D/4D-кардиология и сложные интервенционные исследования |
Область применения
- Общая абдоминальная ультразвуковая диагностика у взрослых и детей.
- Кардиологические исследования, включая сложные исследования у пациентов с высокой акустической сложностью.
- Акушерско-гинекологическая визуализация на всех сроках беременности и при планировании лечения.
- Сосудистая диагностика артерий и вен, в том числе периферических сосудов.
- Мышечно-скелетные исследования, визуализация мягких тканей и поверхностных структур.
- Онкологическая визуализация, оценка очаговых поражений с применением контраст-усиленного УЗИ и эластографии.
- Интервенционные процедуры под ультразвуковым контролем с использованием навигации и мультипланарных режимов.
Условия гарантии и сервис
- Гарантийное обслуживание в соответствии с условиями производителя и договором поставки оборудования.
- Пусконаладочные работы, включающие проверку работоспособности системы и базовую настройку под задачи лечебного учреждения.
- Обучение медицинского персонала основным режимам работы, протоколам исследований и базовому уходу за оборудованием.
- Плановые регламентные работы и техническое обслуживание с использованием оригинальных комплектующих и расходных материалов.
- Возможность заключения расширенного сервисного договора с приоритетным выездом инженера и удалённой поддержкой.
- Консультации по интеграции аппарата в существующую ИТ-инфраструктуру, PACS и системы архивирования изображений.
Подобрать необходимую комплектацию, уточнить цену и запросить коммерческое предложение на Philips EPIQ 5 вы можете в компании «АСК Медикал групп» по телефону: 8 (800) 550-25-59 или направив запрос на электронную почту: info@askmg.ru.
