Ультразвуковой аппарат GE Healthcare LOGIQ F6 — универсальная система среднего класса
Описание GE Healthcare LOGIQ F6
GE LOGIQ F6 относится к стационарным универсальным системам среднего класса и предназначен для рутинной работы в отделениях ультразвуковой диагностики. Платформа построена на современной архитектуре, обеспечивающей высокую однородность картинки, хороший контраст и детализацию как при стандартных двухмерных исследованиях, так и при допплеровских режимах. Поддержка фирменных технологий подавления шумов и улучшения границ позволяет уверенно визуализировать мелкие структуры, сосуды и паренхиматозные органы, что важно для точной диагностики в терапевтической, хирургической и акушерско-гинекологической практике. Система рассчитана на длительную эксплуатацию в условиях высокой нагрузки и подходит как для круглосуточных стационаров, так и для многопрофильных клиник.
Рабочее место оператора в ультразвуковом аппарате LOGIQ F6 спроектировано с учётом эргономики: регулируемая по высоте консоль, удобная панель управления и информативный дисплей повышают комфорт врача при длительных исследованиях. Интеллектуальные функции автоматической оптимизации изображения, пакет измерений для различных клинических профилей, протоколы и шаблоны отчётов сокращают время исследования и снижают вариабельность между операторами. Аппарат поддерживает подключение к DICOM-сетям, экспорт данных на внешние носители и работу в составе информационной инфраструктуры ЛПУ. Благодаря сочетанию диагностических возможностей и экономичности эксплуатации, GE LOGIQ F6 является оптимальным решением для оснащения кабинетов УЗ-диагностики в госпиталях и клиниках различного профиля.
Особенности
- Стационарная универсальная система среднего класса для широкого спектра клинических задач.
- Поддержка расширенного набора допплеровских режимов и специализированных программ для сосудистых и кардиологических исследований.
- Фирменные технологии улучшения изображения (подавление шумов, усиление контрастности, оптимизация границ структур).
- Инструменты расширенного поля обзора и панорамной визуализации для протяжённых анатомических областей.
- Интеллектуальные функции автоматической оптимизации параметров сканирования при смене зоны интереса.
- Гибкая конфигурация с широким выбором конвексных, линейных, фазированных и специализированных датчиков.
- Комплексные пакеты измерений и отчётов для абдоминальных, акушерско-гинекологических, сосудистых, кардиологических и педиатрических исследований.
- Интеграция в информационную инфраструктуру ЛПУ через DICOM (Storage, Print, Worklist и др.).
- Конструкция с удобной организацией кабелей и держателями для датчиков, рассчитанная на интенсивную ежедневную эксплуатацию.
- Возможность расширения функционала за счёт активации дополнительных опций и программных пакетов.
Технические характеристики
| Производитель | GE Healthcare |
| Страна бренда | США |
| Модель | LOGIQ F6 |
| Тип системы | Стационарный ультразвуковой диагностический аппарат |
| Класс системы | Средний класс, универсальная система общего назначения |
| Профиль применения | Абдоминальные, акушерско-гинекологические, сосудистые, кардиологические, урологические, педиатрические и мышечно-скелетные исследования |
| Монитор | 17″ цветной ЖК-монитор высокой чёткости (опции конфигурации с увеличенной диагональю) |
| Сенсорная панель | Встроенный цветной экран оператора с сенсорным управлением |
| Количество активных портов для датчиков | 3 активных порта для датчиков (конфигурации с дополнительным портом — по заказу) |
| Глубина сканирования | До 33 см (для конвексных датчиков, в зависимости от частоты и настроек) |
| Технологии обработки изображения | Функции подавления шумов, усиления контраста, пространственной компаундной визуализации и оптимизации границ |
| Функции расширенного поля обзора | Панорамная визуализация и режимы расширенного поля зрения (в зависимости от конфигурации) |
| Интерфейсы | Порты USB для экспорта данных, интерфейс Ethernet для подключения к сети и DICOM, видеовыход, разъёмы для педали и периферийных устройств |
| Встроенная память | Внутренний накопитель для хранения изображений и видеоклипов с возможностью архивирования |
| Габариты (Ш×В×Г) | Примерно 720×1412×800 мм |
| Вес | Около 56 кг (в зависимости от конфигурации) |
| Питание | От сети переменного тока |
| Сетевое напряжение / частота | 100–240 В, 50/60 Гц |
| Потребляемая мощность | До 400 В·А (ориентировочно, в зависимости от конфигурации) |
| Поддержка DICOM | DICOM Storage, Print, Worklist и другие сервисы (в зависимости от установленных опций) |
| Код ОКПД2 | 26.60.12.132 — аппараты ультразвукового сканирования |
| Код КТРУ | 26.60.12.132-00000033 — система ультразвуковой визуализации универсальная, с питанием от сети |
Режимы сканирования
| Режим | Описание |
|---|---|
| B-режим (2D) | Серошкальная визуализация анатомических структур в реальном времени |
| M-режим | Одномерное отображение движущихся структур, востребовано в кардиологии |

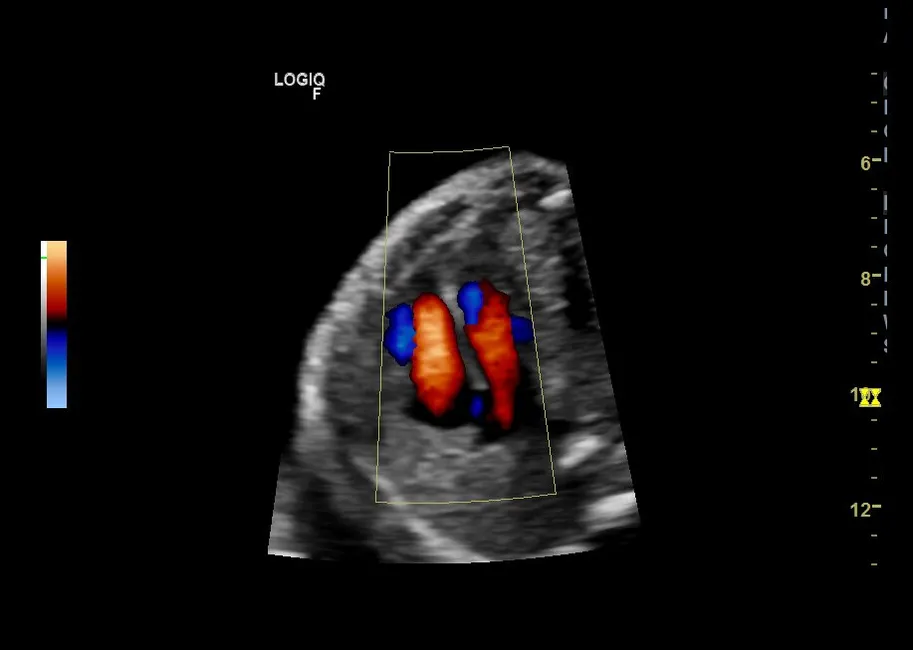

| Цветовой допплер | Картирование направления и характера кровотока в сосудах и полостях |
| Энергетический допплер | Высокочувствительная регистрация низкоскоростного кровотока и мелких сосудов |
| Импульсно-волновой допплер (PW) | Спектральный анализ скоростей кровотока в заданной зоне интереса |
| Постоянно-волновой допплер (CW, опция) | Измерение высоких скоростей при кардиологических исследованиях |
| Тканевая гармоника | Повышение контраста и чёткости границ за счёт гармонического сигнала |
| Расширенные режимы визуализации потока | Специализированные режимы визуализации кровотока для оценки сосудистого русла |
| Триплексный режим | Одновременное отображение B-режима, цветового допплера и спектрального допплера |
| 3D/4D (опция) | Объёмная реконструкция и динамическая визуализация выбранной области |

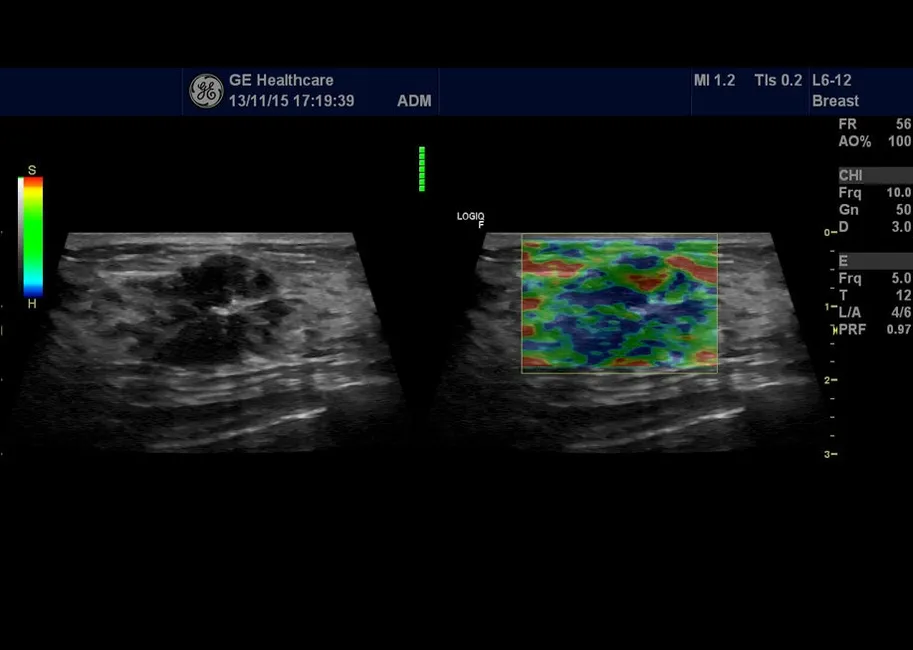

| Эластография (опция) | Оценка относительной жёсткости тканей по степени деформации при компрессии |
Используемые датчики и их технические характеристики
| Название датчика | Частотный диапазон (МГц) | Технология | Кол-во элементов | Область применения |
|---|---|---|---|---|
| 4C-RS (конвексный) | 2–5 | Широкополосный конвексный датчик RS-серии | 128 | Брюшная полость, акушерство и гинекология, урология, общая абдоминальная визуализация |
| 8C-RS (микроконвексный) | 4–10 | Широкополосный микроконвексный датчик RS-серии | 128 | Педиатрические и неонатальные исследования, абдоминальные и интероперационные исследования |
| L6-12-RS (линейный) | 6–13 | Широкополосный линейный датчик RS-серии | 128 | Сосудистые исследования, щитовидная железа, поверхностные структуры, мышечно-скелетная система |
| 3Sc-RS (фазированный секторный) | 2–5 | Фазированная решётка | 128 | Кардиология взрослых и детей, транскраниальные и абдоминальные исследования |
| ML6-15-RS (линейный матричный) | 4–13 | Матричный линейный датчик (matrix-технология) | 336 | Молочная железа, поверхностные структуры, сосуды и мелкие органы |
Область применения
- Рутинные абдоминальные исследования у взрослых пациентов.
- Акушерско-гинекологические исследования на различных сроках беременности.
- Сосудистая диагностика (каротидные и периферические артерии и вены).
- Кардиологические исследования с применением фазированных датчиков и спектрального допплера.
- Урологические и трансабдоминальные исследования органов малого таза.
- Педиатрические и неонатальные исследования с использованием высокочастотных и микроконвексных датчиков.
- Ортопедические и мышечно-скелетные исследования мягких тканей и суставов.
Условия гарантии и сервисное обслуживание (опционально)
- Стандартная гарантия производителя на ультразвуковую систему и поставляемые компоненты (конкретный срок определяется договором поставки).
- Пусконаладочные работы и ввод аппарата в эксплуатацию с проверкой рабочих параметров.
- Первичное обучение медицинского персонала работе с системой и базовыми клиническими приложениями.
- Регламентное техническое обслуживание по согласованному с ЛПУ графику.
- Возможность заключения расширенного сервисного контракта с приоритетным выездом инженера и дистанционной поддержкой.
Подобрать необходимую комплектацию, уточнить цену и запросить коммерческое предложение на GE Healthcare LOGIQ F6 Вы можете в компании «АСК Медикал групп» по телефону: 8 (800) 550-25-59 или направив запрос на электронную почту: info@askmg.ru.
