Ультразвуковой аппарат GE Healthcare LOGIQ F8 — универсальная система для многопрофильной диагностики
Описание GE Healthcare LOGIQ F8
GE LOGIQ F8 относится к классу универсальных стационарных ультразвуковых систем и построен на архитектуре премиальных решений GE. Аппарат ориентирован на широкую номенклатуру исследований: от базовых скринингов до углубленных экспертных исследований в сосудистой, кардиологической и акушерско-гинекологической практике. Алгоритмы цифровой обработки, подавление зернистости, пространственное компаундирование и оптимизация в один шаг помогают быстро получать клинически информативные изображения с высокой контрастной и пространственной разрешающей способностью, снижая зависимость результата от оператора. Это особенно важно в отделениях, где УЗИ выполняют специалисты с разным уровнем подготовки.
Система ультразвуковой визуализации GE LOGIQ F8 обеспечивает эргономичное рабочее место врача: поворотный монитор, сенсорная панель управления, логичная структура меню и сценариев обследования. Инструменты автоматизации протоколов, расчетов и оформления заключений сокращают время исследования и повышают воспроизводимость результатов. Поддержка стандартов DICOM и развитый набор интерфейсов упрощают интеграцию аппарата в информационную инфраструктуру ЛПУ, включая системы архивации изображений и электронные истории болезни. В совокупности это делает LOGIQ F8 рациональным выбором для ЛПУ, которым требуется надежная, гибкая и масштабируемая ультразвуковая система для интенсивной рутинной нагрузки.
Особенности
- Универсальная платформа для абдоминальных, сосудистых, кардиологических, акушерско-гинекологических, педиатрических и мышечно-скелетных исследований.
- Расширенные технологии визуализации: подавление зернистости, пространственное компаундирование и гармоническая визуализация для повышения детализации структур.
- Оптимизация изображения в один шаг с возможностью сохранения пользовательских пресетов под конкретные протоколы обследования.
- Интерактивный рабочий процесс: сенсорная панель, контекстные меню, подсказки и пошаговые ассистенты для стандартизации исследований.

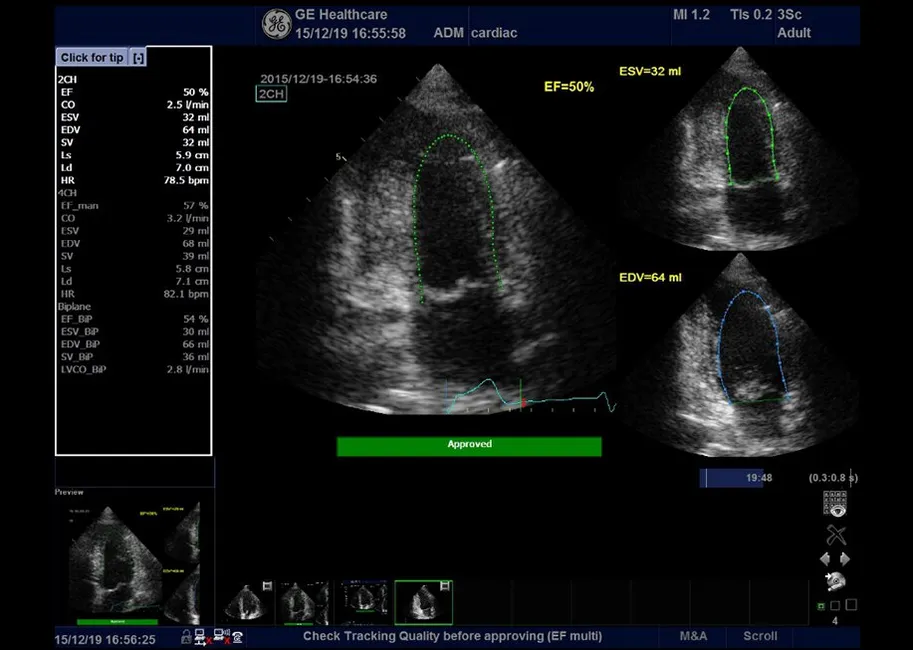

- Инструменты количественной оценки и расчётов для сосудистой и кардиологической диагностики (измерения, анализ кровотока, морфометрия).
- Поддержка 3D/4D-визуализации (опционально) для углублённых акушерско-гинекологических исследований и визуализации сложной анатомии.
- Интегрированные средства работы с протоколами исследований и отчётами с возможностью адаптации под внутренние стандарты ЛПУ.
- Сетевые функции и DICOM-сервисы для обмена данными с PACS/RIS и внешними рабочими станциями.
- Эргономичная консоль с регулируемой высотой, поворотным монитором и продуманной организацией пространства для врача и пациента.
- Конструкция, рассчитанная на длительную ежедневную эксплуатацию, с удобным доступом к фильтрам и узлам обслуживания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | GE Healthcare |
| Страна бренда | США |
| Производитель / модель | GE Healthcare LOGIQ F8 |
| Тип системы | Цифровая стационарная ультразвуковая система |
| Класс системы | Универсальный многопрофильный аппарат |
| Клинические приложения | Абдоминальные, акушерско-гинекологические, сосудистые, кардиологические, педиатрические, мышечно-скелетные, урологические, транскраниальные исследования |
| Монитор | 19" ЖК-монитор высокой чёткости на регулируемом кронштейне |
| Сенсорная панель | 8,4" цветная сенсорная панель управления |
| Количество активных портов для датчиков | 3 активных порта (консоль Logiq F8) |
| Отображаемая глубина сканирования | от 0 до 33 см (в зависимости от типа датчика) |
| Cine-память | до 128 МБ, более 1000 кадров (зависит от настроек и режима) |
| Внутренний накопитель для хранения изображений | Жёсткий диск порядка 500 ГБ для архивирования исследований |
| Интерфейсы | Ethernet 100BASE-TX, USB (порты на задней панели и под клавиатурой), аудио, видеовыходы |
| Видеовыходы | CVBS (BNC), S-Video, VGA (SXGA-разрешение) |
| DICOM-функции | Worklist, Storage, Print, Query/Retrieve, MPPS, передача изображений и клипов по сети |
| Электропитание | Встроенный блок питания, подключение к однофазной сети |
| Сетевое напряжение / частота | 100–240 В переменного тока, 50/60 Гц |
| Максимальная потребляемая мощность | до 400 В∙А с подключёнными периферийными устройствами |
| Габариты (Ш×В×Г) | Ширина: клавиатура 500 мм, по колёсам 720 мм; высота 1410–1495 мм; глубина до 810 мм |
| Вес (без периферии) | около 58 кг |
| Код ОКПД2 | 26.60.12.132 — аппаратура ультразвуковой диагностики |
| Код КТРУ | 26.60.12.132-00000033 — система ультразвуковой визуализации универсальная |
Режимы сканирования
| Режим | Описание |
|---|---|
| B-режим (2D) | Основной режим серошкальной двухмерной визуализации анатомических структур. |
| M-режим | Линейное одномерное отображение для динамического анализа движущихся структур, в том числе клапанов сердца и стенок сосудов. |

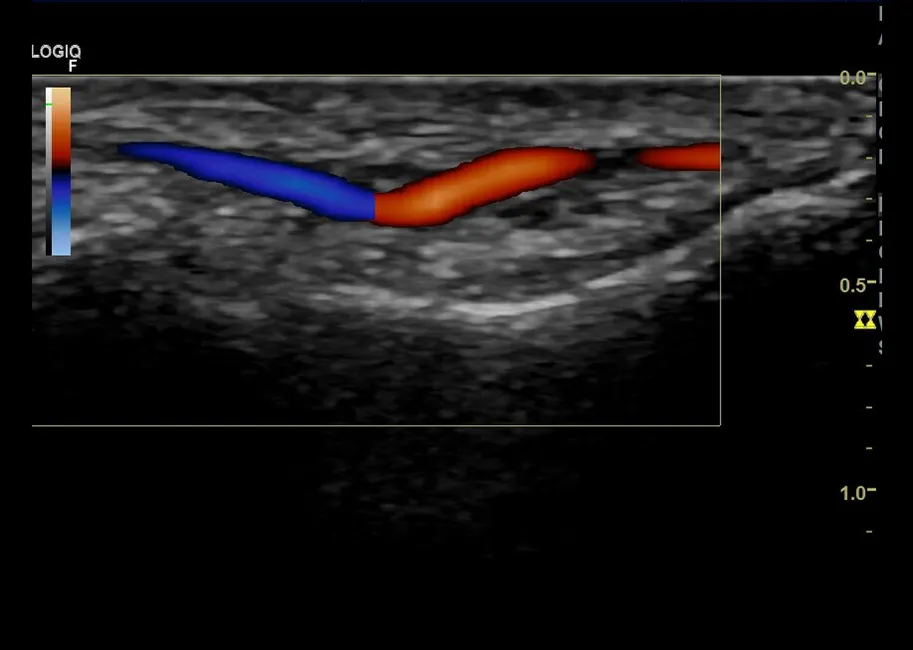

| Цветовой допплер (CFM) | Картирование направления и скорости кровотока в реальном времени в просвете сосудов и полостях сердца. |

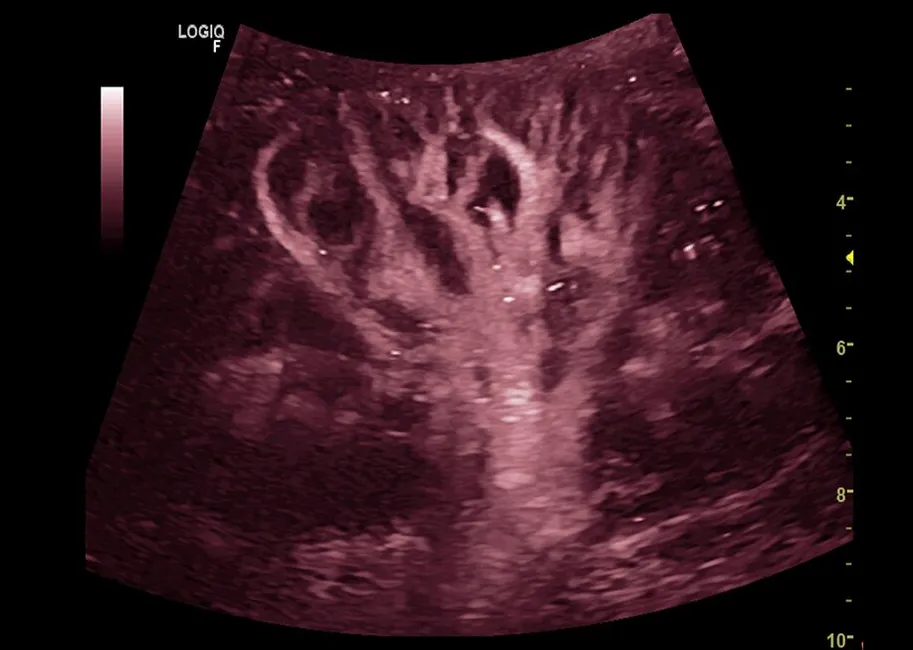

| Энергетический допплер (PDI) | Высокочувствительное отображение низкоскоростного кровотока при изучении мелких сосудов и паренхиматозных органов. |
| Направленный PDI | Энергетический допплер с индикацией направления кровотока для уточнения гемодинамических изменений. |
| Импульсно-волновой допплер (PW) | Спектральный анализ кровотока с измерением скоростей, индексов резистентности и других параметров. |
| Высокочастотный PW / HPRF | Расширенный диапазон измерения скоростей при исследовании высокоскоростных потоков. |
| Постоянно-волновой допплер (CW) (опции) | Непрерывный допплер для оценки высоких скоростей кровотока при кардиологических исследованиях. |
| Гармоническая визуализация | Режим с использованием гармонических составляющих сигнала для повышения контрастности и подавления артефактов. |
| Расширенное поле зрения (LOGIQView) | Панорамное сканирование с формированием протяжённых изображений анатомических структур. |
| 3D/4D-визуализация (опции) | Объёмная визуализация и динамическое отображение объёмных данных, в том числе в акушерско-гинекологической практике. |
| Эластография (опции) | Оценка относительной жёсткости тканей для уточнения характера очаговых изменений. |
Используемые датчики и их технические характеристики
| Название датчика | Частотный диапазон (МГц) | Технология | Кол-во элементов | Область применения |
|---|---|---|---|---|
| 4C-RS (конвексный) | примерно 2,0–5,0 | Широкополосная конвексная решётка | 128 | Абдоминальные исследования, ОБ/ГИН, урология, сосудистые исследования крупных сосудов, общая визуализация |
| L6-12-RS (линейный) | примерно 3,7–13,0 | Широкополосная линейная решётка | — | Поверхностные структуры, щитовидная железа, молочная железа, сосуды конечностей, мышечно-скелетные исследования |
| E8C-RS (эндокавитальный) | примерно 4,0–10,0 | Широкополосная микроконвексная эндокавитарная решётка | 128 | Трансвагинальные и трансректальные исследования, акушерско-гинекологические и урологические исследования |
| 3Sc-RS (секторный) | примерно 2,0–4,0 | Фазированная секторная решётка | 64 | Кардиология, сосудистые исследования, транскраниальные и абдоминальные исследования у взрослых и детей |
| RAB2-6-RS (объёмный конвексный) | примерно 2,0–8,0 | Объёмный конвексный датчик для 3D/4D | 128 | 3D/4D акушерство и гинекология, объёмная визуализация органов брюшной полости и малого таза |
Область применения
- Абдоминальная диагностика у взрослых и детей (печень, желчные пути, поджелудочная железа, селезёнка, почки).
- Акушерско-гинекологические исследования, в том числе оценка плода и органов малого таза.
- Сосудистые исследования артерий и вен конечностей, сонных и внутримозговых сосудов.
- Кардиологические исследования (оценка камер сердца, клапанного аппарата, гемодинамики).
- Мышечно-скелетные исследования, визуализация суставов, сухожилий и мягких тканей.
- Урологические исследования, включая трансабдоминальные и эндокавитарные доступы.
- Педиатрические исследования (органов брюшной полости, сосудов, сердца, мягких тканей).
- Транскраниальная допплерография в специализированных отделениях.
Условия гарантии и сервисное обслуживание
- Гарантийное обслуживание ультразвуковой системы в соответствии с условиями производителя и договором поставки.
- Профессиональный ввод в эксплуатацию с проверкой параметров, обучением персонала работе с основными режимами и функциями.
- Плановое сервисное обслуживание с регламентными проверками, диагностикой и профилактической чисткой узлов системы.
- Возможность заключения расширенных сервисных программ с приоритетным выездом инженера и сокращённым временем реакции.
- Поддержка обновления программного обеспечения и конфигурации в рамках согласованных сервисных пакетов.
- Консультации по эксплуатации, настройке пресетов и интеграции аппарата в ИТ-инфраструктуру ЛПУ.
Подобрать необходимую комплектацию, уточнить цену и запросить коммерческое предложение на GE Healthcare LOGIQ F8 вы можете в компании «АСК Медикал групп» по телефону: 8 (800) 550-25-59 или направив запрос на электронную почту: info@askmg.ru.
