Ультразвуковой аппарат GE Healthcare LOGIQ P9 — универсальная система для экспертной визуализации
Описание ультразвукового аппарата GE Healthcare LOGIQ P9
GE LOGIQ P9 относится к универсальным системам общего профиля и закрывает типовые задачи амбулаторной и стационарной диагностики: от рутинных абдоминальных исследований до сложных сосудистых и кардиологических протоколов. Система рассчитана на высокую дневную нагрузку, обеспечивает стабильное качество изображения на всех типах пациентов и поддерживает расширенные инструменты постобработки, что позволяет врачу уверенно работать как с первичной диагностикой, так и с динамическим наблюдением. Пользовательский интерфейс упрощён, логика расположения органов управления интуитивна, что сокращает время обучения персонала и снижает риск ошибок при работе в напряжённом графике.
Система ориентирована на комплексную визуализацию: поддерживает работу с широким набором конвексных, линейных, секторных и объемных датчиков, режимы объемной реконструкции, оценку кровотока и функциональные кардиологические измерения. Автоматизированные пакеты измерений и встроенные помощники исследования уменьшают время протокола, повышают воспроизводимость результатов и удобство формирования отчётности. Ультразвуковой аппарат GE LOGIQ P9 легко интегрируется в существующую ИТ-инфраструктуру ЛПУ благодаря поддержке стандартных сетевых протоколов и форматов сохранения данных, что упрощает подключение к PACS и рабочим станциям врача лучевой диагностики.
Особенности
- Универсальная система для абдоминальных, сосудистых, кардиологических, акушерско-гинекологических и мышечно-скелетных исследований.
- Высокое пространственное и контрастное разрешение за счёт современного вычислительного блока и продвинутых алгоритмов подавления шума.
- Поддержка объемной визуализации (3D/4D) для оценки плода и сложных анатомических структур.
- Режимы визуализации кровотока, включая цветовое и энергетическое картирование, с адаптацией настроек под разные сосудистые задачи.
- Инструменты эластографии для оценки относительной жёсткости тканей в рамках онкологических и гепатологических протоколов.
- Кардиологические функции с поддержкой тканевых режимов, автоматизацией расчёта фракции выброса и специализированных измерений.
- Эргономичная тележка с регулируемой высотой панели управления и поворотным монитором для комфортной работы врача у кровати пациента.
- До трёх активных портов для датчиков в стандартной конфигурации с возможностью расширения до четырёх.
- Поддержка DICOM и стандартных форматов экспорта изображений и видеоклипов для интеграции в архивы и рабочие станции.
- Опциональные сервисные программы, включающие плановое обслуживание, удалённую поддержку и расширение гарантии.
Технические характеристики
| Производитель | GE Healthcare |
| Страна бренда | США |
| Модель | LOGIQ P9 |
| Тип / класс системы | Стационарная универсальная ультразвуковая система с цветным допплеровским картированием |
| Клиническое назначение | Общая визуализация, абдоминальные исследования, сосудистая диагностика, кардиология, OB/GYN, педиатрия, неонатология, урология, МСК |
| Монитор | 21,5" широкоформатный ЖК-монитор высокого разрешения |
| Сенсорная панель | 10,4" цветной ЖК-экран с функцией сенсорного управления |
| Количество активных портов для датчиков | 3 активных порта (возможность расширения до 4 активных портов) |
| Дополнительные разъёмы для датчиков | Порт для непрерывноволнового допплеровского датчика (CW-карандаш) |
| Поддерживаемые режимы визуализации | B, M, допплеровские режимы, объемная визуализация, эластография, режимы тканевой визуализации (в соответствии с конфигурацией) |
| Интерфейсы | USB, HDMI, композитный видео-выход, S-Video, Ethernet (LAN), разъёмы для периферийных устройств |
| Сетевые протоколы | DICOM (Storage, Print, Worklist, SR в зависимости от конфигурации) |
| Форматы экспорта данных | Статические изображения и видеоклипы в стандартных форматах (например, JPEG, AVI, MPEG и др., в зависимости от поставки) |
| Регулировка панели управления | Регулируемая по высоте панель управления и поворотный кронштейн монитора |
| Габариты (Ш×В×Г) | примерно 680 × 1420 × 1000 мм (ориентировочно, по данным технической документации поставщика) |
| Вес системы | около 136 кг (без учёта внешних периферийных устройств) |
| Питание | от сети переменного тока |
| Сетевое напряжение / частота | 100–240 В, 50/60 Гц |
| Потребляемая мощность | до 1 010 В·А (в зависимости от подключённой периферии) |
| Код ОКПД2 | 26.60.12.132 — Аппараты ультразвукового сканирования |
| Код КТРУ | 26.60.12.132-00000037 — Система ультразвуковой визуализации универсальная, с питанием от сети |
Режимы сканирования
| Режим | Описание |
| B-режим (2D) | Двумерная серошкальная визуализация анатомических структур с высокой детализацией |
| M-режим | Одномерная временная визуализация, применяемая преимущественно в кардиологии |

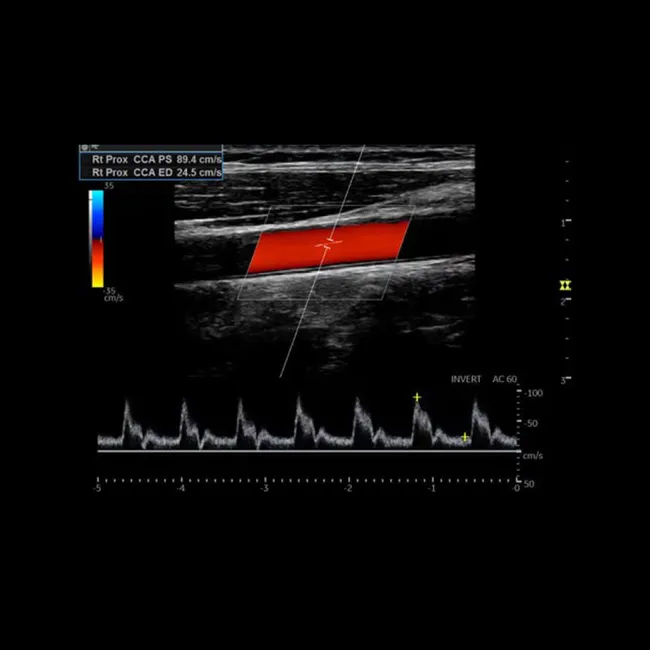

| Цветовое допплеровское картирование (CFM) | Оценка направления и характера кровотока в сосудах и полостях сердца |
| Энергетический допплер (Power Doppler, PDI) | Чувствительная визуализация низкоскоростного кровотока в мелких сосудах |
| Импульсно-волновой допплер (PW) | Спектральный анализ скоростей кровотока в заданной зоне интереса |
| Непрерывноволновой допплер (CW) | Оценка высокоскоростных потоков, в том числе при клапанных пороках (при использовании соответствующего датчика) |
| Тканевой допплер / тканевая визуализация | Оценка движения миокарда и других структур для кардиологических и функциональных исследований |
| B-Flow | Визуализация кровотока без цветового кодирования для детального отображения сосудистого рисунка |
| Объёмная визуализация (3D/4D) | Реконструкция и отображение объёмных данных, в том числе в акушерстве и гинекологии |

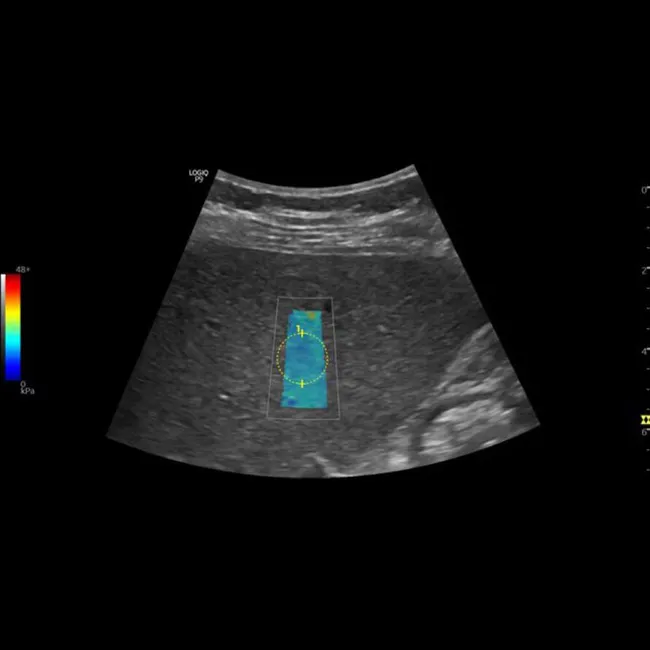

| Эластография | Оценка относительной жёсткости тканей при обследовании молочной железы, щитовидной железы, печени и др. |

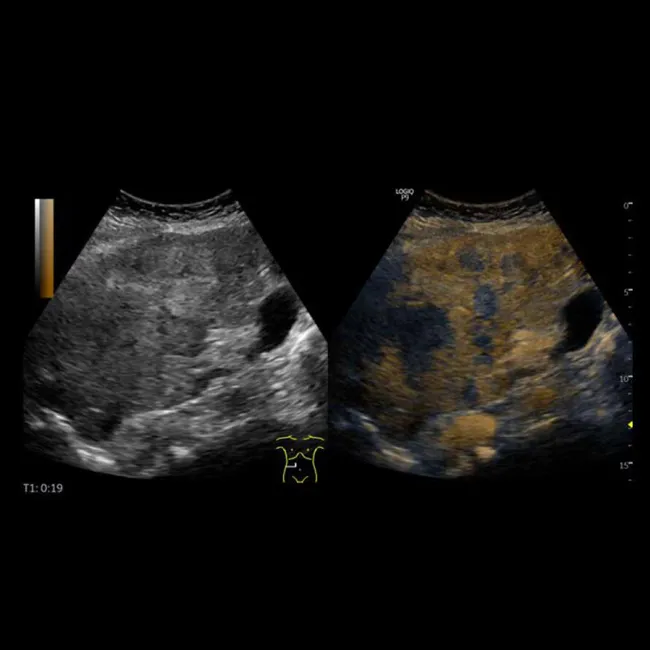

| Контраст-усиленная ультразвуковая визуализация (CEUS) | Работа с контрастными препаратами для уточнения характера очаговых образований (в зависимости от лицензии и конфигурации) |
Используемые датчики и их технические характеристики
| Название датчика | Частотный диапазон (МГц) | Технология | Кол-во элементов | Область применения |
| C1-5-RS (конвексный) | 1–6 | Широкополосный конвексный массив | 192 | Брюшная полость, акушерство и гинекология, урология, общая визуализация |
| 12L-RS (линейный) | 4,2–13 | Широкополосный линейный массив | 192 | Сосуды, малые органы, поверхностные структуры, педиатрия, мышечно-скелетная система |
| ML6-15-RS (матричный линейный) | 4–15 | Широкополосный матричный линейный датчик | 1008 | Высокодетальная визуализация сосудов, молочной железы, малых органов, неонатология, МСК |
| RAB2-6-RS (объёмный конвексный) | 2–6 | Широкополосный объёмный конвексный датчик | 192 | Акушерство и гинекология, оценка плода, абдоминальные исследования с 3D/4D-визуализацией |
Область применения
- Абдоминальные исследования органов брюшной полости и забрюшинного пространства.
- Сосудистая диагностика периферических и магистральных артерий и вен.
- Кардиологические исследования в рамках первичной и углублённой диагностики.
- Акушерско-гинекологические исследования, в том числе оценка развития плода.
- Исследования щитовидной железы, молочной железы и других малых органов.
- Мышечно-скелетные исследования, оценка суставов, сухожилий и мягких тканей.
- Педиатрические и неонатальные исследования с учётом особенностей пациентов раннего возраста.
- Урологические исследования органов мочеполовой системы.
Условия гарантии и сервисное обслуживание
- Гарантийные обязательства производителя и поставщика на поставляемую систему и штатную комплектацию.
- Пуско-наладочные работы и ввод в эксплуатацию на объекте заказчика.
- Инструктаж и базовое обучение медицинского персонала работе с системой.
- Плановое регламентное обслуживание в соответствии с рекомендациями производителя.
- Возможность заключения долгосрочного сервисного договора с расширенным пакетом услуг.
- Организация оперативной диагностики неисправностей и поставки оригинальных запасных частей.
- Опции продления гарантийного срока по согласованным условиям поставки.
Подобрать необходимую конфигурацию, уточнить цену и запросить коммерческое предложение на ультразвуковой аппарат GE Healthcare LOGIQ P9 вы можете в компании «АСК Медикал групп» по телефону: 8 (800) 550-25-59 или направив запрос на электронную почту: info@askmg.ru.
