Ультразвуковой аппарат GE Healthcare Logiq V5 — универсальная многопрофильная система для экспертной диагностики
Описание ультразвукового аппарата GE Healthcare Logiq V5
GE Logiq V5 относится к универсальным стационарным ультразвуковым системам, рассчитанным на ежедневную нагрузку в отделениях функциональной диагностики, приемных, профильных кабинетах и центрах амбулаторной помощи. Система обеспечивает высокодетализированную визуализацию мягких тканей, сосудов и сердца, поддерживает широкий спектр клинических сценариев — от базового скрининга до углубленных исследований в кардиологии, сосудистой хирургии, урологии, акушерстве и гинекологии. Фиксированная стойка с цветным ЖК-монитором, продуманная панель управления и логичная структура меню ускоряют освоение аппарата специалистами с разным уровнем подготовки и снижают время на обучение персонала.
Аппарат ориентирован на стандартизацию протоколов и сокращение времени исследования за счет автоматической оптимизации изображения, встроенных измерительных пакетов и инструментов для полуавтоматического расчета показателей. Интегрированный архив с возможностью записи на внешние носители и полная сетЕВАя интеграция по DICOM помогают выстроить единую систему хранения и передачи данных в рамках отделения или всего учреждения, а также включить Logiq V5 в существующую ИТ-инфраструктуру (PACS/RIS/EMR). В совокупности это позволяет повысить пропускную способность кабинета УЗИ без потери качества визуализации и диагностической достоверности.
Особенности
- Универсальная многопрофильная ультразвуковая система для исследований в терапии, хирургии, кардиологии, акушерстве и гинекологии, урологии, сосудистой диагностике и мышечно-скелетной медицине.
- Стационарная конструкция на тележке с компактным основанием и фиксированной высотой стойки для удобного размещения в небольших кабинетах.
- Цветной ЖК-монитор высокой четкости с диагональю 15" для комфортного анализа мелких деталей и мелких структур.
- Эргономичная панель оператора с сегментированными ползунками TGC и продуманным расположением функциональных клавиш для снижения утомляемости оператора.
- Набор фирменных технологий обработки изображения (автоматическая оптимизация, подавление шумов, улучшение контрастности и границ структур) для повышения информативности исследований.
- Поддержка полного набора стандартных и продвинутых режимов визуализации, включая анатомические расчеты и инструменты для оценки сосудов и сердца.
- Встроенный жесткий диск для хранения исследований с возможностью экспорта на USB-носители и в архив по сети.
- Полноценная DICOM-интеграция (передача изображений, worklist, отчеты) для работы в составе PACS/RIS/EMR-систем.
- Наличие нескольких активных портов для подключения различных УЗ-датчиков и быстрого переключения между исследованиями разных областей.
- Инструменты автоматизации рабочих процессов (протоколы, расчетные пакеты, шаблоны отчетов), помогающие сократить время исследования и повысить воспроизводимость результатов.
Технические характеристики
| Параметр | Значение |
| Производитель | GE Healthcare |
| Страна бренда | США |
| Модель | Logiq V5 |
| Тип системы | Стационарная ультразвуковая диагностическая система на тележке |
| Класс системы | Универсальная многопрофильная УЗ-система |
| Клинические области применения | Абдоминальные, малые органы, сосудистые и периферические сосуды, урология, акушерство и гинекология, кардиология, транскраниальные исследования, мышечно-скелетные исследования |
| Монитор | 15" цветной высокоразрешающий ЖК-монитор |
| Количество активных портов для датчиков | До 2 активных портов плюс парковочный порт |
| Поддерживаемые типы датчиков | Конвексные, линейные, секторные (фазированные), эндокавитарные |
| Поддерживаемые режимы сканирования | 2D (B-режим), гармоническая визуализация, M-режим, цветовой M-режим, цветовой допплер, энергетический допплер, направленный энергетический допплер, импульсно-волновой допплер, опционально непрерывно-волновой допплер, панорамное сканирование, объемная визуализация |
| Технологии обработки изображения | Автоматическая оптимизация изображения, подавление зернистости (speckle-reduction), улучшение контрастности и границ, расширенное формирование луча, виртуальное расширение апертуры |
| Архив и хранение данных | Встроенный жесткий диск, архивирование и просмотр сохраненных исследований |
| Интерфейсы | 4 порта USB, порт VGA/видео, сетевой порт Ethernet (100BASE-TX), разъемы для подключения периферийного оборудования |
| Сетевые функции | DICOM 3.0 (Storage, Print, Worklist, Query/Retrieve, Structured Report — в зависимости от конфигурации) |
| Электропитание | 100–240 В переменного тока, 50/60 Гц |
| Максимальная потребляемая мощность | До 300 В·А с подключёнными периферийными устройствами |
| Высота системы (с 15" монитором) | Около 1340 мм |
| Ширина (по клавиатурной консоли / основанию) | Около 455 мм (клавиатура), около 430 мм (основание) |
| Глубина (максимальная / по колесной базе) | Около 630 мм (максимальная), около 580 мм (по колесной базе) |
| Масса системы (без периферии) | Около 41 кг |
| Код ОКПД2 | 26.60.12.132 — Аппаратура ультразвуковая медицинская |
| Код КТРУ | 26.60.12.132-00000037 — Система ультразвуковой диагностики универсальная |
Режимы сканирования
| Режим | Описание |

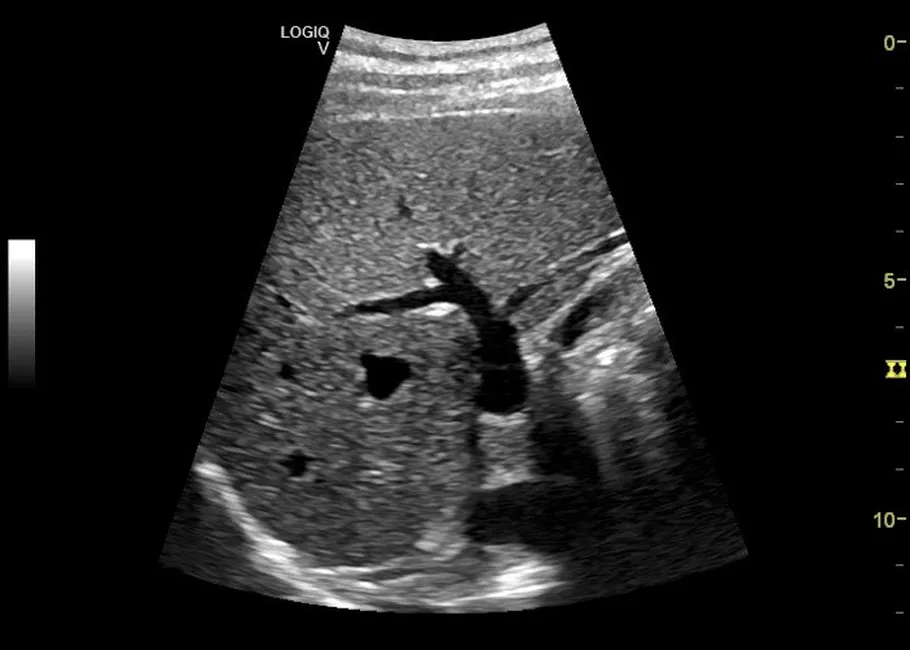

| B-режим (2D) | Основной режим двухмерной серошкальной визуализации органов и тканей |
| M-режим | Линейное отображение движения структур во времени, преимущественно для кардиологии |

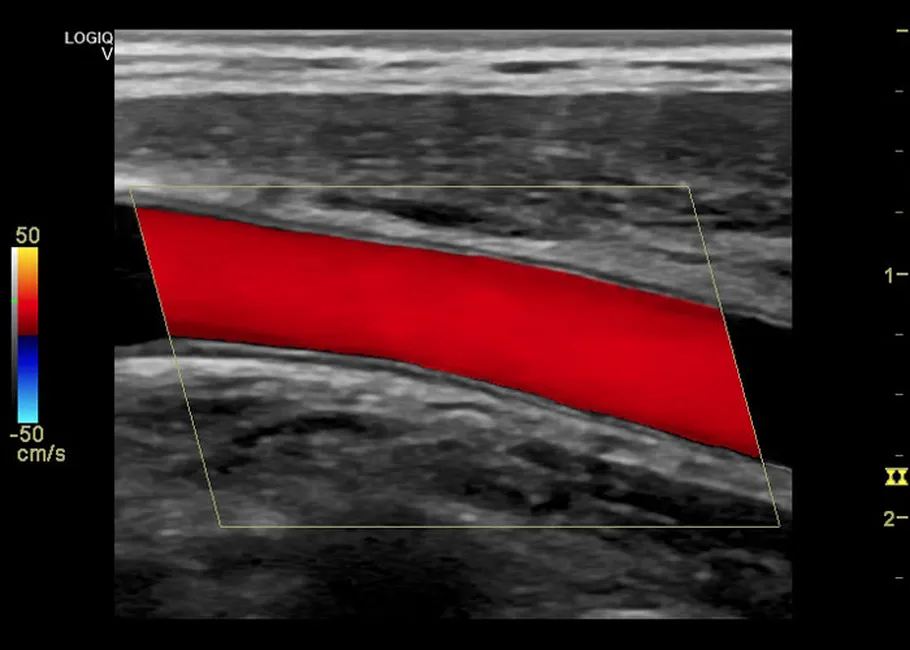

| Цветовой допплер (CFM) | Картирование направления и скорости кровотока в сосудистых и кардиологических исследованиях |
| Энергетический допплер (PDI) | Высокочувствительное отображение низкоскоростного кровотока и мелких сосудов |
| Направленный энергетический допплер | Энергетическое картирование с указанием направления кровотока для более точной оценки гемодинамики |

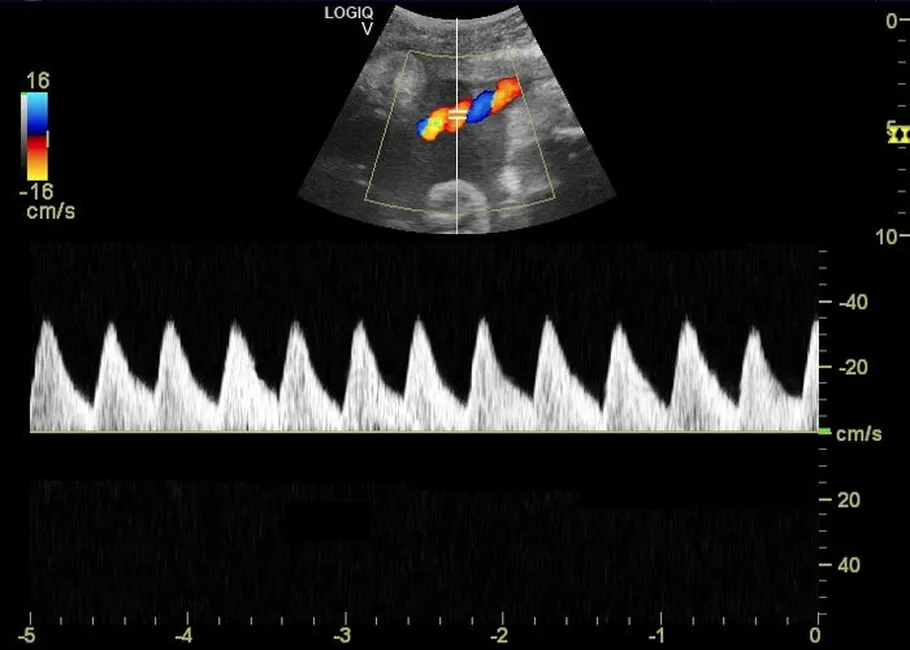

| Импульсно-волновой допплер (PW) | Спектральный анализ скорости кровотока с возможностью точного позиционирования контрольного объёма |
| Непрерывно-волновой допплер (CW, опция) | Оценка высоких скоростей кровотока, в том числе при клапанных пороках сердца |
| Цветовой M-режим | Совмещение M-режима и цветового допплера для динамической оценки потоков через клапаны и сосуды |
| Панорамное сканирование | Удлинённое поле обзора с формированием панорамного изображения при продольном смещении датчика |
| Объёмная визуализация (Easy 3D) | Реконструкция и анализ объемных данных для уточнения пространственных соотношений структур |
| Auto IMT | Автоматизированное измерение комплекса интима-медиа сонной артерии в рамках сосудистого скрининга |
Используемые датчики и их технические характеристики
| Название датчика | Частотный диапазон (МГц) | Технология | Кол-во элементов | Область применения |
| 4C-RS (конвексный) | примерно 1,5–4,6 | Широкополосный конвексный датчик | — | Общие абдоминальные исследования, печень, желчные пути, почки, базовое акушерство и гинекология |
| L6-12-RS (линейный) | примерно 6–13 | Широкополосный линейный датчик | — | Сосудистые исследования (артерии и вены конечностей, сонные артерии), малые органы, щитовидная железа, поверхностные и мышечно-скелетные структуры |
| 3Sc-RS (секторный) | примерно 1–4 | Широкополосный фазированный секторный датчик | — | Трансторакальная эхокардиография, кардиологические исследования у взрослых и детей, часть абдоминальных и транскраниальных исследований |
| E8C-RS (эндокавитарный) | примерно 4–11 | Широкополосный микроконвексный эндокавитарный датчик | — | Трансвагинальные и трансректальные исследования в акушерстве и гинекологии, урологии, а также оценка органов малого таза |
Область применения
- Отделения функциональной и ультразвуковой диагностики многопрофильных стационаров.
- Кардиологические, сосудистые и хирургические отделения для оценки сердца и сосудов.
- Акушерско-гинекологические отделения и перинатальные центры.
- Урологические отделения и специализированные кабинеты.
- Поликлиники и частные медицинские центры с широким профилем УЗ-исследований.
Условия гарантии и сервисное обслуживание
- Гарантийное обслуживание аппарата в соответствии с условиями поставки и регламентом производителя.
- Профессиональный ввод в эксплуатацию с проверкой параметров и обучением персонала работе с системой.
- Регламентное техническое обслуживание и контроль работоспособности узлов в сроки, согласованные с ЛПУ.
- Возможность заключения расширенного сервисного договора с приоритетным выездом инженера и плановым сопровождением.
- Поставка оригинальных запасных частей и расходных материалов через сервисную службу.
